Na Hilead, cada prensa hidráulica para compósitos é projetada de forma personalizada para atender às suas necessidades específicas. Além de moldar SMC, BMC, GMT, LET-D e outros compostos termofixos, termoplásticos e de fibra de carbono, também oferecemos soluções completas de sistemas automatizados para aplicações avançadas de materiais compostos. Nossas prensas são amplamente utilizadas em setores como marinho, automotivo, construção, petroquímico, energia, materiais de construção, energia e equipamentos elétricos, telecomunicações, transporte ferroviário, aeroespacial e aviação.
Prensa hidráulica para compósito
Solicite uma cotação
Prensas hidráulicas de 4 colunas e estrutura em H para fabricação de materiais compostos
- Prensa hidráulica de 4 colunas
- Prensa hidráulica com estrutura em H (lado reto)

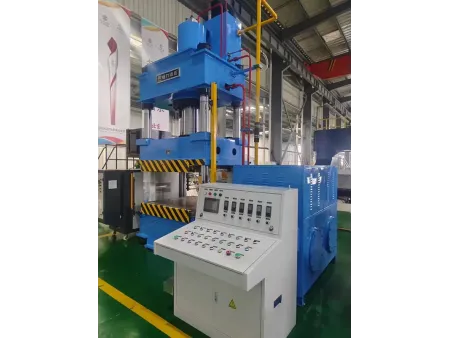

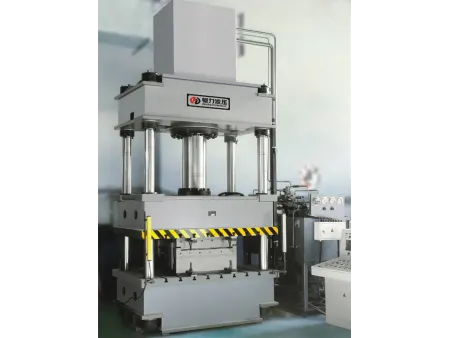

Prensa Hidráulica de 4 Postes para Materiais Compostos
Essa prensa é ideal para a fabricação de componentes como carcaças, sistemas de extinção de arco e bicos em disjuntores elétricos. Também é adequada para pequenos produtos de SMC e BMC, bem como para peças compactas de fibra de carbono, incluindo componentes para drones.
Especificações
| Modelo | | | | | | |
| Capacidade (kN) | 1000 | 2000 | 3150 | 5000 | 6300 | 8000 |
| Força de abertura do molde (kN) | 240 | 400 | 630 | 1000 | 1250 | 1600 |
| Tamanho da mesa (máx. luz do dia/curso do molde) | 630×630 (900/600) | 900×900 (1100/710) | 1260×1260 (1250/800) | 1400×1400 (1300/900) | 1600×1600 (1600/1200) | 2000×1600 (2000/1500) |
| / | 1100×1100 (1100/710) | 1400×1400 (1250/800) | 1600×1600 (1600/1100) | 2400×1600 (2000/1500) | 2600×1800 (2500/2000) | |
| Velocidade de fechamento (mm/s) | 120 | 120 | 120 | 150 | 150 | 150 |
| Velocidade de pré-impressão (mm/s) | 6.4-16 | 5-22 | 5-18 | 5-18 | 5-18 | 5-18 |
| Velocidade de prensagem (mm/s) | 2-5 | 0.5-8 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
| Velocidade de abertura (mm/s) | 8-20 | 2-32 | 2-25 | 1-25 | 1-25 | 1-25 |
| Velocidade de retorno (mm/s) | 65 | 95 | 95 | 95 | 100 | 100 |
| Potência (kW) | 6.25 | 19.25 | 22.75 | 41.75 | 48.75 | 60.75 |
Observação: as especificações acima não são definitivas e podem ser ajustadas de acordo com suas necessidades reais. Quaisquer alterações serão baseadas nos parâmetros confirmados no momento da entrega.

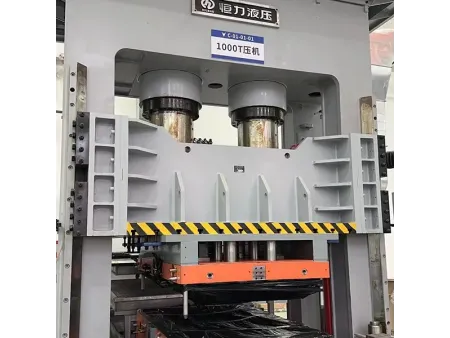

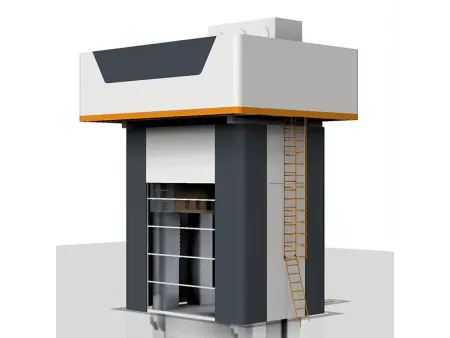

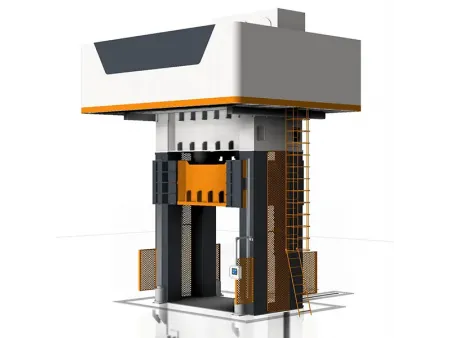

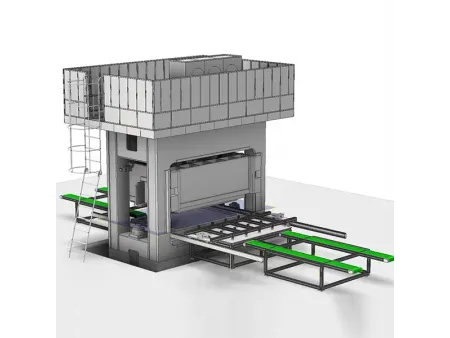

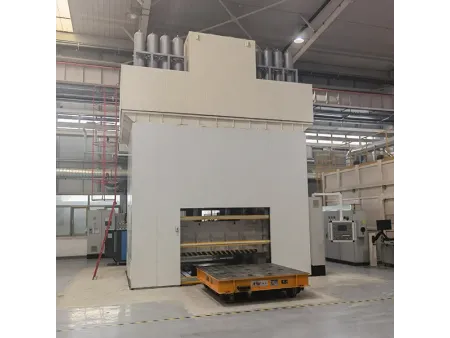

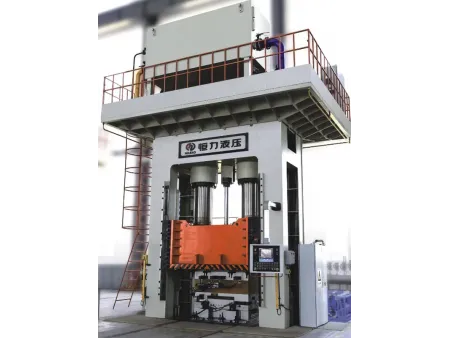

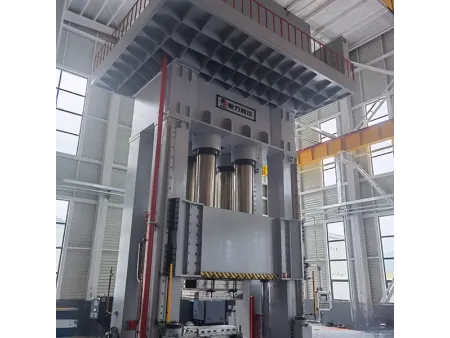

Prensa hidráulica com estrutura em H (lado reto) para materiais compostos
Esse tipo de prensa hidráulica foi projetado para produtos compostos reforçados com fibra de grande área, incluindo aplicações de fibra de vidro e fibra de carbono. Ela suporta várias tecnologias de moldagem, como SMC, BMC, PCM, PHC, GMT, RTM, LFT-D, WCM e HP-RTM. Os produtos típicos incluem unidades de banheiro integradas, caixas de bateria de armazenamento de energia, peças internas de trens de alta velocidade e componentes automotivos e aeroespaciais.
Especificações
| Modelo | | | | | | |
| Capacidade (kN) | 3150 | 5000 | 6300 | 8000 | 10000 | 12500 |
| Força de abertura do molde (kN) | 800 | 1250 | 1500 | 2000 | 2500 | 3150 |
| Tamanho da mesa (máx. luz do dia/curso do molde)) | 1800×1400 (1600/1100) | 1800×1400 (1600/1100) | 1800×1400 (1600/1100) | 1800×1400 (1600/1100) | 2200×1600 (2000/1500) | 2200×1500 (2000/1500) |
| / | 2200×1600 (2000/1500) | 2200×1600 (2000/1500) | 2200×1600 (2000/1500) | 2600×1800 (2500/2000) | 2600×1800 (2500/2000) | |
| Velocidade de fechamento (mm/s) | 150 | 250 | 300 | 300 | 300 | 300 |
| Velocidade de pré-prensagem (mm/s) | 5-20 | 5-25 | 5-25 | 5-25 | 5-25 | 5-25 |
| Velocidade de prensagem (mm/s) | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
| Velocidade de abertura (mm/s) | 2-20 | 1-20 | 1-20 | 0.5-20 | 0.5-20 | 0.5-20 |
| Velocidade de retorno (mm/s) | 120 | 200 | 200 | 200 | 200 | 200 |
| Potência (kW) | 26 | 51.5 | 59.5 | 74.5 | 92.5 | 116 |
Observação: as especificações acima não são definitivas e podem ser ajustadas de acordo com suas necessidades específicas. Quaisquer alterações serão baseadas nos parâmetros confirmados no momento da entrega.
Principais recursos
- Eixo principal equipado com a bomba de pistão axial HLA4V de propriedade da Hilead Oferece excelente resistência à contaminação, capacidade de alta pressão, baixo ruído, forte capacidade de escorvamento automático, desempenho estável sob cargas alternadas, capacidade de lidar com pressão radial, várias opções de controle de deslocamento e uma longa vida útil
- Arranjo inovador de estrutura e cilindro Utiliza uma estrutura de estrutura de placa integrada recém-desenvolvida de tecnologia alemã, soldada com materiais premium. A estrutura tem uma taxa de rigidez de 1/8000 e precisão de montagem aprimorada em dois níveis. Ela também reduz os danos causados pelo uso de moldes pequenos em prensas de mesa grande.
- Excelente estabilidade em baixa velocidade Enquanto as prensas compostas convencionais dependem de sistemas de controle de válvulas, as prensas compostas da Hilead usam sistemas de controle de bombas, atingindo uma velocidade mínima estável de 0,1 mm/s praticamente sem perda de energia.
- Trilhos-guia de lubrificação sem óleo Diferentemente do padrão global de usar lubrificação com óleo, as prensas compostas da Hilead apresentam trilhos-guia de lubrificação sem óleo que protegem o meio ambiente, evitam a adesão de poeira e reduzem o desgaste.
- Não é necessário sistema de resfriamento A maioria das prensas compostas do mundo todo exige grandes sistemas de resfriamento. O projeto da Hilead elimina essa necessidade, economizando bastante energia e água e evitando danos ao equipamento causados por vazamentos.
- Configuração de baixo ruído Com o uso de conjuntos de motor e bomba de baixo ruído e medidas de redução de ruído, as prensas compostas da Hilead operam 6 dBA mais silenciosas do que os modelos convencionais.
- Recurso de armazenamento de energia Durante as fases de retenção de pressão, colocação de material e remoção de peças, a prensa armazena a energia da bomba e a libera durante a operação, reduzindo os requisitos totais de potência do motor em até 50%.
Entre em contato para saber como a nossa prensa hidráulica de compósitos pode aumentar a eficiência da sua produção.
