Isolador óptico (Isolador com fibra mantenedora de polarização)

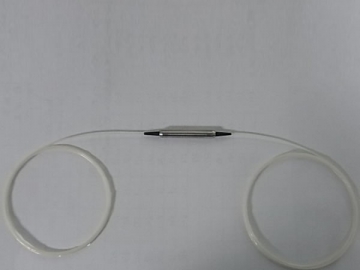

Imagem e diagrama esquemático
Especificações técnicas isolador com fibra mantenedora de polarização
Isolador com fibra mantenedora de polarização é caracterizada pela baixa perda de inserção, perda de retorno elevado, alta extinção e excelente relação e confiabilidade. O nosso isolador de fibra óptica é ideal para uso com amplificador de fibra mantedora de polarização, transmissores e laser de fibra.
Características do isolador óptico com fibra mantenedora de polarização
Isolamento elevado
Alta perda de retorno
Baixa perda de inserção
Taxa de extinção elevada
Aplicação do isolador com fibra mantenedora de polarização
Amplificador de fibra óptica
Instrumentação de fibra
Transmissor e laser de fibra
Sistema de comunicação a alta velocidade
Especificações técnicas isolador com fibra mantenedora de polarização
| Parâmetros | Estágio simples | Estágio duplo | |||
| Premium | Grau A | Premium | Grau A | ||
| Comprimento da onda de operação (nm) | 1310,1480, 1550 | ||||
| Largura da banda (nm) | ±15 | ||||
| Isolamento do pico (dB) | 42 | 40 | 58 | 55 | |
| Isolamento (em 23℃ ) (dB) | ≥28 | ≥26 | ≥48 | ≥45 | |
| Perda de inserção (at-5 ~ 70 ℃ )(dB) | ≤0.6 | ≤0.7 | ≤0.7 | ≤0.80 | |
| Taxa e extinção (dB) | Tipo 2 (ambos os eixos estão funcionando) | ≥20 | ≥18 | ≥20 | ≥18 |
| Tipo 1(o eixo rápido é bloqueado ) | ≥25 | ≥23 | ≥25 | ≥23 | |
| Perda de retorno (dentro/fora ) (dB) | ≥55 | ||||
| Temperatura de operação (℃) | -5~70 | ||||
| Temperatura de armazenamento (℃) | -40 ~ 85 | ||||
| Tipo de fibra | Fibra PM Panda PM ou fibra sob medida mediante solicitação | ||||
| Dimensões (mm) | 5.5×L35 | ||||
| Processamento de potência (mW) | ≤300 | ||||
Nota: Toda perda de inserção não conta na perda do conector. Para dispositivos ópticos com conectores, o IL é 0.3dB ou mais, RL 5dB inferior ER é abaixo de 2 dB para cada conector adicionado. A ranhura do conector está alinhado com o eixo lento.

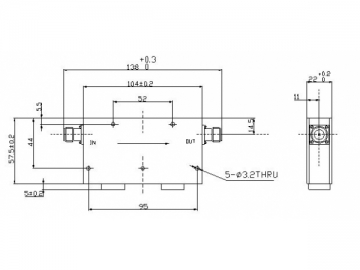

Embalagem
Informação sobre encomenda
ISO-A-B-C-D-E-F-G-H-I-J
