WDM com filtro

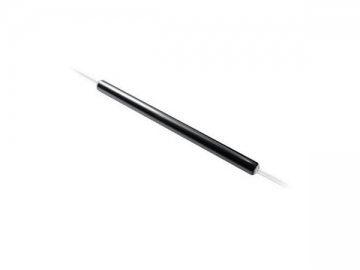

Imagem e diagrama esquemático
O multiplexador de divisão por comprimento de onda com base em filtro de filme fino é utilizado para combinar e separar sinais ópticos em uma rede FTTP. O uso de tecnologia WDM expande a capacidade de uma única fibra uma vez que permite que vários sinais de luz a sejam transmitidos ao mesmo tempo, em paralelo e ao longo de fibra única. Graças à tecnologia WDM, comunicação nos dois sentidos tornam-se mais flexíveis e eficientes. O multiplexador de divisão por comprimento de onda com base em filtro é amplamente utilizado na atualização e expansão de rede óptica
Características do DWD com filtro
Ampla gama de comprimento da onda de operação
Passagem da banda ampla ultra plana
Isolamento de canal elevado
Baixa perda de inserção
Elevada confiabilidade e estabilidade
Percurso óptico sem epóxi
Aplicações do DWD com filtro
Sistema de monitoramento
Sistema WDM
Transmissor e laser de fibra
Amplificador ótico de fibra
Instrumento de fibra ótica
Especificações técnicas do WDM com filtro
| Parâmetros do multiplexador ótico | 1310/1550nm MWDM | 1310/1490/1550nm MWDM | 980/1550nm MWDM | |
| Gama de comprimento da onda do canal de passagem (nm) | 1260~1360(1520~1600) | 1480~1500 | 1525~1565 | |
| Gama de comprimento da onda do canal refletor (nm) | 1520~1600(1260~1360) | 1260 ~ 1360&1530~1570 | 970~990 | |
| Perda de inserção (dB) | Canal de passagem | < 0.6 | < 0.6 | < 0.8 |
| Canal refletor | < 0.5 | < 0.5 | < 0.7 | |
| Variação de perda de inserção (dB) | Canal de passagem | < 0.3 | < 0.3 | < 0.3 |
| Canal refletor | < 0.2 | < 0.3 | < 0.3 | |
| Isolamento (dB) | Canal de passagem | >40 | >30 | >30 |
| Canal refletor | >15 | |||
| Sensibilidade a temperatura de perda de inserção (dB/℃ ) | < 0.005 | |||
| Perda dependente de polarização (dB) | < 0.1 | |||
| Dispersão do modo de polarização (ps) | < 0.1 | |||
| Diretividade (dB) | >50 | |||
| Perda de retorno (dB) | > 50 | |||
| Processamento de potência máxima (mW) | 300 | |||
| Temperatura de operação (℃) | 0 ~ 70 | |||
| Temperatura de armazenamento (℃) | -40 ~ 85 | |||
| Dimensão (mm) | 5.5×35 | |||
Nota: Todas a perda de inserção não inclui a perda de conector.Para unidades de multiplexação com conectores, a perda de inserção será 0,3 dB ou maior.
Informação sobre encomenda
MWDM-A-B-C-D-E-F-G
