Solicite uma cotação

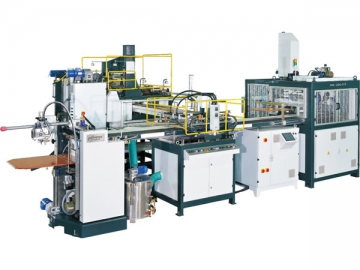

A máquina para fazer caixa rígida automática HM-ZD6418 é uma peça de equipamento de fabricação avançado que possui modos de operação automáticos para fazer vários tipos de caixas rígidas. A linha de produção automatizada pode efetuar produção em massa de caixas de sapatos, produzir caixas tipo estojos, caixa com compartimento e mais.

A máquina pode produzir caixas com altura máxima de 190mm (C) e 130mm (E), com profundidade de dobra máxima de 100mm.

O sistema PLC avançado permite que a máquina funciona a um alto nível de eficiência com um sistema de alimentação de papel automático. O transportador de dupla cor possui um design de patente que evita interferência com correias de outras cores. A máquina usa uma válvula de acelerador micro, parafuso de avanço com elevada precisão ou parafuso de avanço de dente quadrado para retificação, aumentando grandemente a precisão de mira para dentro de 0.2mm.

A linha toda pode ser controlada por um operador e tem uma capacidade de produção de 1500-2280 caixas por hora.
1. Adequado para a produção em massa de todos os tipos de caixas rígidas
2. Controlado por computador sistema de paragem automática em caso de deteção de erros
3. Componentes servos controlados por PLC
4. Carregador de molde automático opcional
5. Sistema de alimentação de papel automático
6. Sistema de pre-aquecimento de cola
7. Sistema de memória pode armazenar e executar até 300 configurações únicas
8. Sensor visual de alta precisão com sistema de retificação pneumática hidráulica  (precisão de mira  ±0.2mm);

9. A embaladora pode efetuar a entrega de caixa de forma automática e contínua, enrolar o papel, dobrar as bordas de canto  e completar o processo de formação da caixa.  .
10. Sistema de controle automático opcional para viscosidade de cola.

Parâmetros técnicos:
Modelo HM-ZD6418E HM-ZD6418C

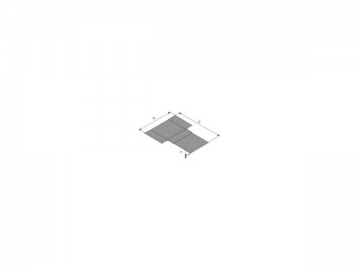

Tamanho de papel cinza
D=Comprimento, C=Largura
C(Max.) 580mm 680mm
D(Max.) 820mm 920mm
Espessura T 1-3mm 1-3mm

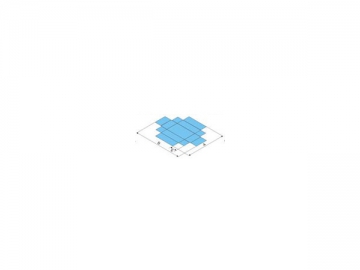

Tamanho do papel
B=Comprimento, A=Largura
A(Max.) 610mm 710mm
A(Min.) 95mm 95mm
B(Max.) 850mm 950mm
B(Min.) 180mm 180mm
Espessura 80-300gsm 80-300gsm
Borda de canto do papel E(Max.) 125mm 125mm
E(Min) 10mm 10mm

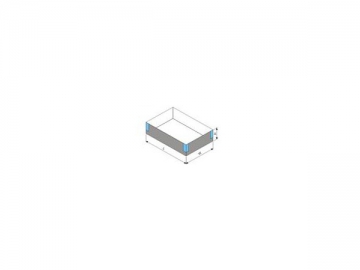

Tamanho da caixa acabada
L=Comprimento
W=Largura
H=Altura
L(Max.) 600mm 600mm
L(Min.) 100mm 80mm
W(Max.) 400mm 400mm
W(Min.) 50mm 35mm
H(Max.) 130mm 190mm
H(Min.) 12mm 12mm
Dobrada na profundidade Tamanho da dobra R 15-100mm 15-100mm
Velocidade ≤32pcs/min
Potência/Voltagem 28kW/AC380V
Peso líquido 6500kg
Dimensão da máquina 6800 x 4500 x3300mm / 6800 x 4530 x 3300mm

Nota
O tamanho máximo da caixa acabada é determinado pelo tamanho de papel.
A (Min.)
A velocidade de produção da linha de caixa rígida é determinada pelo tamanho da caixa e materiais de construção.
( 8atm=0.808mpa, 7.5kW compressor é necessário)
Item 5, item 6 e item 8 são dispositivos opcionais.

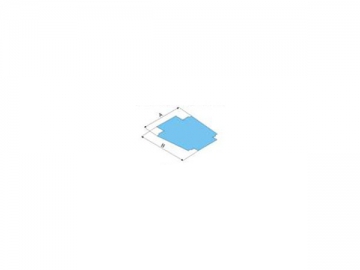

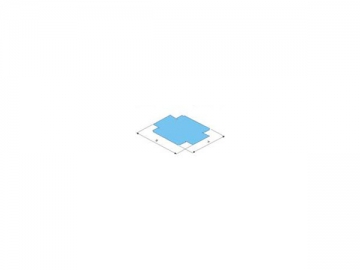

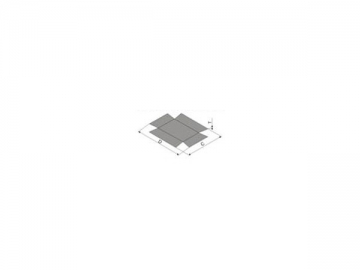

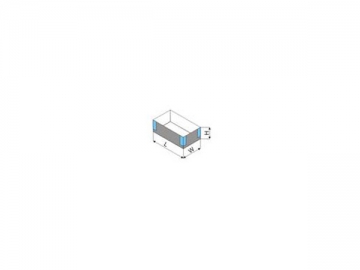

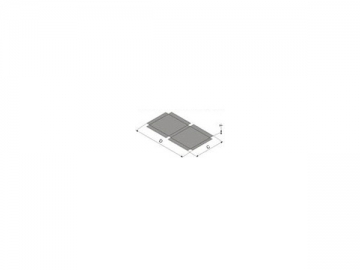

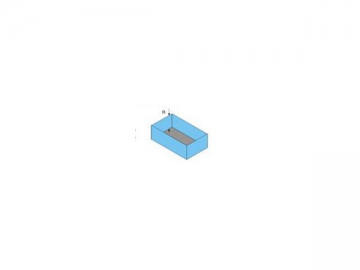

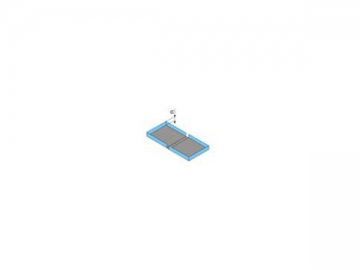

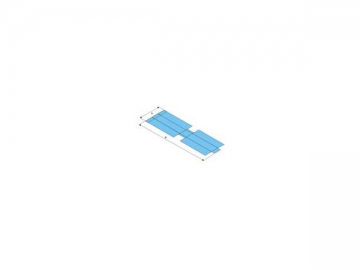

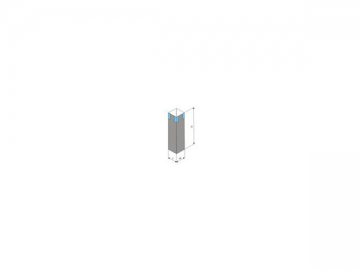

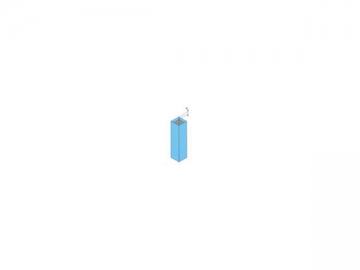

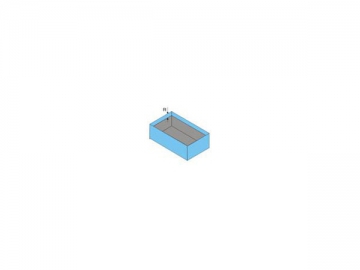

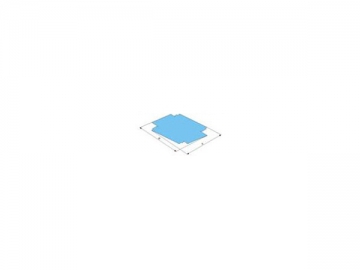

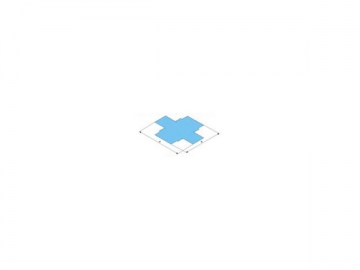

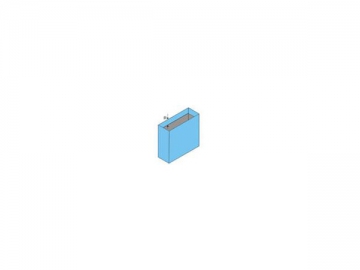

Processo de modelagem de caixa
1.Para caixas tipo padrão, de acordo com os limites indicados nas especificações técnicas, o produto é bem feito somente quando as seguintes condições forem atendidas:

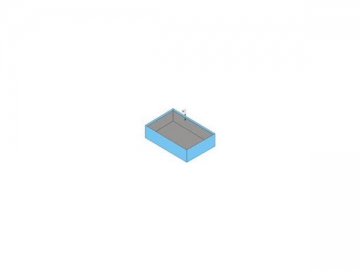

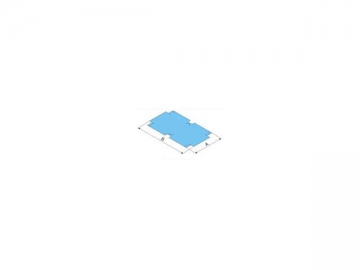

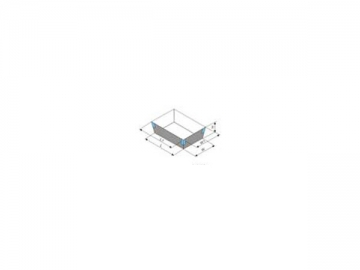

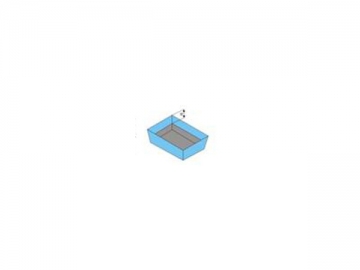

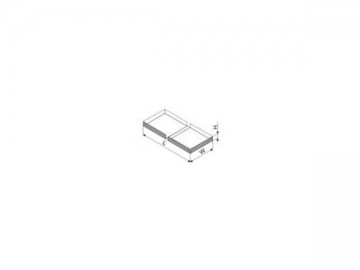

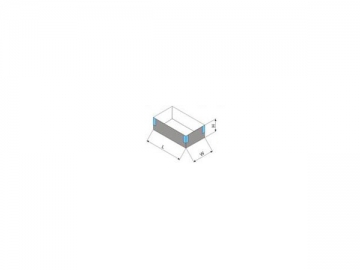

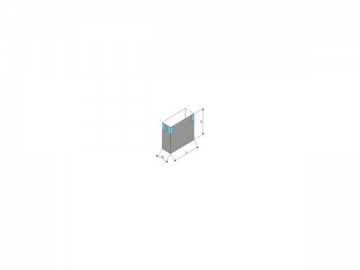

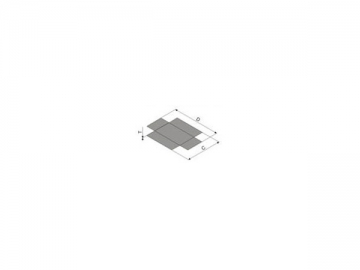

Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ L 2H 2T 2R≤ A(Max.)
B (Min.) ≤ C 2H 2T 2R≤ B(Max.)
2. Para caixa deslizante (T box), de acordo com os limites indicados nas especificações técnicas, o produto é bem feito somente quando as seguintes condições forem atendidas:
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
3. Concernant la boîte spéciale (bords du papier = 1/2 de la largeur de la boîte), il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
4. Concernant la boîte spéciale (bords du papier= largeur de la boîte), il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
5. Concernant la boîte profonde (plier le papier jusqu'au fond de la boîte), il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)

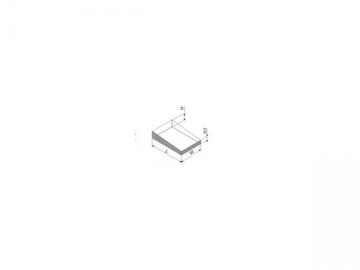

6. Concernant la haute boîte asymétrique, il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
7. Concernant la boîte à godets carrée, il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
8. Concernant la haute boîte carrée, il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
9. Concernant la boîte à clapet, il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
10. Concernant la boîte à bord biseauté, il faut respecter les limites indiquées dans les spécifications techniques. Le produit final est de belle apparence lorsque les conditions suivantes sont remplies.
Papelão Papel de embrulho Caixa antes do embrulho Caixa embrulhada
Faixa de operação
A (Min.) ≤ W 2H 2T 2R≤ A(Max.)
B (Min.) ≤ L 2H 2T 2R≤ B(Max.)
