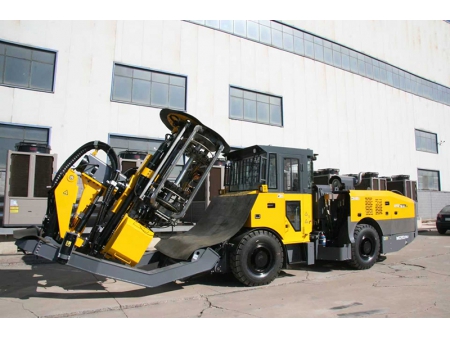

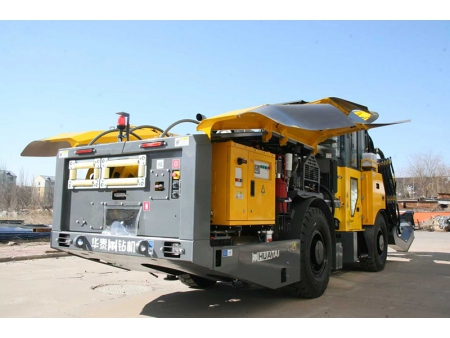

Jumbos de Perfuração Hidráulico, HT71-A
Solicite uma cotação
O jumbos de perfuração hidráulico HT71-A é uma máquina de perfuração de furos médios a profundos equipada com um carrossel de hastes de perfuração. Ela foi projetada para perfurar furos verticais ou inclinados em forma de leque e furos paralelos em minas subterrâneas de pequeno e médio porte.
Seu suporte rígido da lança, indicador de ângulo de alta precisão, cabine fechada com design ergonômico e perfurador hidráulico de alta eficiência garantem operações de perfuração seguras, precisas e eficientes.
Também é equipada com uma interface de monitoramento remoto, permitindo a transmissão conveniente de dados e melhorando a produtividade geral das operações subterrâneas.
| Jumbos de perfuração hidráulico | Seção transversal adequada | 3800×3800 - 6000×6000mm | |
| Dimensões (C × L × A) | 9950×1980×2868mm | ||
| Distância ao solo | 330mm | ||
| HT71 (CYTC76A) | Raio mínimo de rotação | Interno 3250 mm / Externo 6300 mm | |
| Capacidade de classificação | 14° | ||
| Peso total | 20000kg | ||
| Drift hidráulico | Modelo | RC2200 | YYG22U |
| Potência de percussão | 21 kW | 22 kW | |
| Frequência de percussão | 55 Hz | 55 Hz | |
| Pressão de impacto | 200 bar | 220 bar | |
| Sistema de rotação | Rotação independente | Rotação independente | |
| Velocidade de rotação | 0-285 r/min | 0-220 r/min | |
| Torque rotativo máximo | 720 N.m | 1050 N.m | |
| Alimentação | Modelo | 1220 Hastes de perfuração | 1525 Barras de perfuração |
| Comprimento de alimentação | 3160 mm | 3465 mm | |
| Peso | 1300 kg | 1400 kg | |
| Força de alimentação | 14 kN | 14 kN | |
| Profundidade de perfuração mecanizada | 35 m | 42,6 m | |
| Altura adequada do túnel | Comprimento alimentado 240 mm | Comprimento de alimentação 240 mm | |
| Capacidade de armazenamento da haste | 27 1 | 27 1 | |
| Ângulo de inclinação | 25° / -50° | ||
| Ângulo de rotação da alimentação | ±180° | ||
| Curso de compensação | 635 mm | ||
| Peso da lança | 2200 kg | ||
| Sistema elétrico | Modelo | RC2200 / YYG22U | |
| Motor | 91 kW | ||
| Motor elétrico principal | 75 kW | ||
| Tensão | 380 V (opcional) | ||
| Frequência | 50 Hz | ||
| Compressor de ar | Capacidade do tanque de ar | 60 L | |
| Deslocamento de ar (8 bar) | 1,5 m³/min | ||
| Sistema hidráulico | Capacidade do tanque de óleo | 235 L | |
| Finesse do filtro | 10 μm | ||
| Sensor | Sensor de pressão diferencial para filtro de óleo hidráulico | ||
| Bomba | Bomba de óleo manual / bomba de óleo eletrônica | ||
| Chassis | Motor | Motor diesel Cummins Stage IV | |
| Potência nominal (2500 r/min) | 81 kW | ||
| Torque (1650 r/min) | 480 N.m | ||
| Capacidade do tanque de combustível | 65 L | ||
| Purificação dos gases de escape | DOC DPF | ||
| Capacidade de classificação | 14° | ||
| Comprimento do cabo elétrico | 70 m | ||
| Diâmetro do carretel do cabo | 1130 mm | ||
| Ângulo de direção | ±40° | ||
- A cabine ergonômica ROPS está equipada com uma estação de operação avançada, sistemas de ar condicionado com aquecimento e refrigeração, um display de condução jumbo e sistemas de alerta antecipado por radar.
- Para garantir excelente visibilidade e manter a precisão da perfuração, o Jumbos de perfuração hidráulico é equipado com um indicador de ângulo de perfuração de precisão e oferece uma interface de monitoramento remoto para processamento de dados externos, aumentando a eficiência operacional subterrânea.
- O jumbo suporta perfuração de furos paralelos de 1,5 metro e perfuração de alcance total de ±180°. O carrossel de hastes de perfuração comporta até 28 hastes, permitindo uma profundidade de perfuração mecanizada de até 42 metros. Ele pode perfurar verticalmente para baixo e operar com eficiência em vários ângulos para atender a vários requisitos de perfuração.
Dimensões externas o jumbo de perfuração - Vista lateral
Raio de Curvatura
