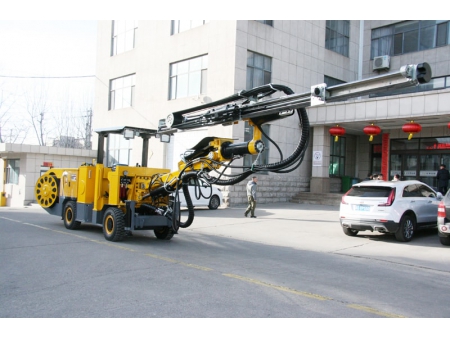

Jumbos de Perfuração Hidráulicos, HT82 (para Tunelamento)
Solicite uma cotação

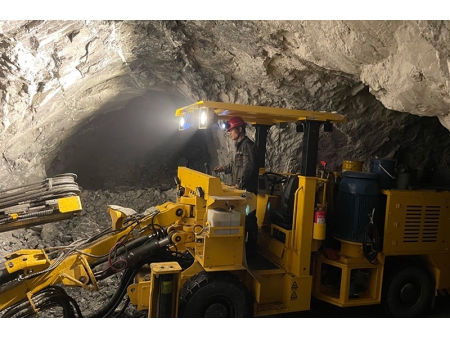

O nosso jumbo de perfuração é amplamente utilizado em minas subterrâneas de metais de pequeno e médio porte, projetos hidrelétricos, túneis rodoviários/ferroviários e aplicações na indústria química. Com excelente adaptabilidade às rochas (capaz de lidar com níveis de dureza Protodyakonov de f=6–16 ou superiores), esta máquina opera com eficiência em túneis com largura mínima de apenas 3,3 metros.
Principais Características:
- Capacidade de rotação bidirecional de 360° (horizontal/vertical) do sistema de avanço
- Funcionalidade dupla: desenvolvimento de túneis e perfuração de furos
- Perfurador
- Lança com sistema de suporte flutuante de triângulo duplo
- Função anti-obstrução
- Chassi com motor diesel Yanmar de 4 cilindros
- Alimentação
- Sistema de controle
| Modelo | HT82 | |
| Seção Aplicável | 3000x3000——5050x4500mm | |
| Dimensões Totais (C × L × A) | 10600x1650x2085 （2795）mm | |
| Altura Livre do Solo | 320mm | |
| Peso Total | 11500kg | |
| Raio Mínimo de Giro | Interno: 3450mm externo:: 5450mm | |
| Capacidade de Subida | 14° | |
| Velocidade | ≤7.2km/h | |
| Comprimento do Cabo | 70m | |
| Opções de Martelo Hidráulico | ||
| Modelo | RC2200 | YYG18U |
| Potência | 21kW | 18kW |
| Frequência | 55Hz | 57Hz |
| Pressão | 120-220bar | 130-200bar |
| Sistema de Giro | Independente | Independente |
| Velocidade de Giro | 0-285r/min | 0-220r/min |
| Torque | 720N.m | 1050N.m |
| Sistema de Avanço | ||
| Comprimento total | 4820/5262mm | 4820/5262mm |
| Comprimento haste | 3090/3700mm | 3090/3700mm |
| Profundidade do furo | 2770/3370mm | 2770/3370mm |
| Peso | 550/610kg | 530/590kg |
| Força de Avanço | 13kN | 13kN |
| Lança de Perfuração | ||
| Extensão da Lança | 1250mm | |
| Cobertura Horizontal | Cobertura Total | |
| Rotação da Lança | ±180° | |
| Ângulo de Inclinação (subida/descida) | 60°/-30° | |
| Ângulo de Giro da Lança | ±35° | |
| Peso da Lança | 1645kg | |
| Sistema de Água e Ar Comprimido | ||
| Vazão Máxima da Bomba | 4m³/h | |
| Deslocamento de Ar do Compressor | 1m³/min | |
| Sistema de Acionamento Elétrico | ||
| Potência Total | 85.5kW | 65.5kW |
| Potência do Motor Principal | 75kW | 55kW |
| Tensão | 380V (personalizável) | |
| Chassi | ||
| Motor | Motor a Diesel Yanmar | |
| Potência Nominal (2200r/min) | 53,7kW | |
| Torque (1650r/min) | 308N.m | |
| Sistema Hidráulico | ||
| Sistema de Tração Hidrostática de Circuito Fechado Sistema de Controle Hidráulico Direto Função Anti-Salto | ||
As dimensões externas de uma carreta de perfuração com alimentação de 3700mm - Vista Lateral
Raio de Curvatura
Seção transversal
