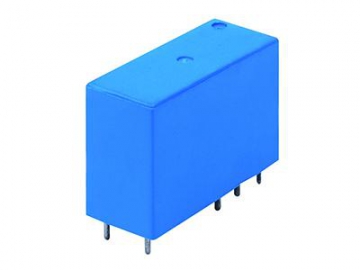

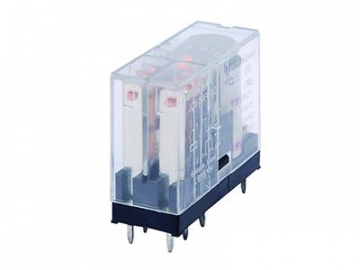

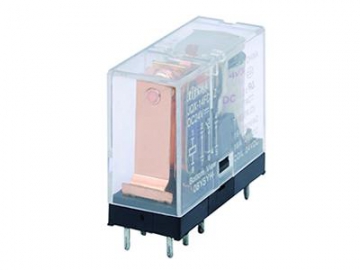

Relé eletromagnético
Solicite uma cotação
- O relé eletromagnético é utilizado para controlar as funções de ligar/desligar circuitos de alta tensão através de baixa tensão.
- A tensão de entrada é definida de acordo com a tensão da bobina do relé (personalizável mediante solicitação), cujos contatos são fechados ou abertos para controlar a função ligar/desligar de todo o circuito.
- Amperagem e classificação de contato baixos.
Parâmetros de contato
| Forma de contato | 1Z, 1H, 1D | 2Z, 2H, 2D | |
| JQX-14F-1Z | JQX-14F-1Z(16A) | JQX-14F-2Z | |
| Resistência de contato | 50mΩ (1A 6VDC) | 50mΩ (1A 6VDC) | |
| Classes de contato | 10A/30VDC 250VAC | 16A/30VDC 250VAC | 5A/30VDC 250VAC |
Parâmetros
| Resistência de isolamento | 1000MΩ (500VDC) | |
| Rigidez dialétrica | BCC | ≥5000VAC 1min |
| BOC | ≥1000VAC 1min | |
| Tempo de operação | 25 ms/25 ms | |
Especificações
| Modelo | Bobina | Vida elétrica | Vida mecânica | Temperatura de operação | Peso | Métodos de montagem | |
| Tensão nominal | Potência nominal | ||||||
| JQX-14FC-1Z (16A) | DC 6 para 110V AC 6 para 220V | DC ≤ 0.55W; AC ≤ 1.2VA | 105 OPS | 107 OPS | -40℃~65℃ | ≤16g | Placa de circuito impresso |
| JQX-14FC-1Z | DC 6 para 110V AC 6 para 220V | DC ≤ 0.55W; AC ≤ 1.2VA | 105 OPS | 107 OPS | -40℃~65℃ | ≤16g | |
| JQX-14FC-2Z | DC 3 para 110V AC 6 para 220V | DC ≤ 0.55W; AC ≤ 1.2VA | 105 OPS | 107 OPS | -40℃~65℃ | ≤16g | |
| JQX-14FF-1Z | DC 3 para 110V AC 6 para 220V | DC ≤ 0.55W; AC ≤ 1.2VA | 105 OPS | 107 OPS | -40℃~65℃ | ≤16g | |
| JQX-14FF-2Z | DC 3 para 110V AC 6 para 220V | DC ≤ 0.55W; AC ≤ 1.2VA | 105 OPS | 107 OPS | -40℃~65℃ | ≤16g | |

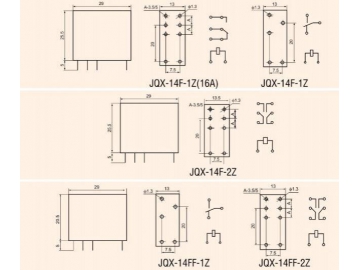

Dimensão geral, visão inferior
