Relé de Potência
Solicite uma cotação
- O relé de potência é usado para controlar as funções de ligar/desligar circuitos de alta tensão através de baixa tensão.
- A tensão de entrada é definida de acordo com a tensão da bobina do relé (personalizável mediante solicitação), cujos contatos são fechados ou abertos para controlar a ativação/desativação de todo o circuito.
- Amperagem e classificação de contato altos, exemplo: carga
Parâmetros de contato
| Forma de contato | 1Z, 1H, 1D | 1A, 2A | |
| JQX-14F (T90) | JQX-16F (T91) | G7L-2A-T | |
| Resistência de contato | 50mΩ (1A 6VDC) | 50mΩ (1A 6VDC) | |
| Classes de contato (resistente) | 30A/30VDC 250VAC | 30A/30VDC 250VAC | 30A/30VDC 250VAC |
Parâmetros
| Resistência de isolamento | 500MΩ (500VDC) | |
| Rigidez dialétrica | BCC | ≥1500VAC 1min |
| BOC | ≥1000VAC 1min | |
| COC | ≥1500VAC 1min | |
| Tempo de operação | 25 ms/25 ms | |
Especificações
| Modelo | Bobina | Vida elétrica | Vida mecânica | Temperatura de operação | Peso | Métodos de montagem | |
| Tensão nominal | Potência nominal | ||||||

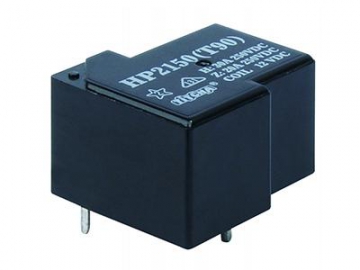

| JQX-15FC (T90) | DC 3 para 110V | DC≤0.93W | 105 OPS | 107 OPS | -40℃~85℃ | ≤24g | Placa de circuito impresso |

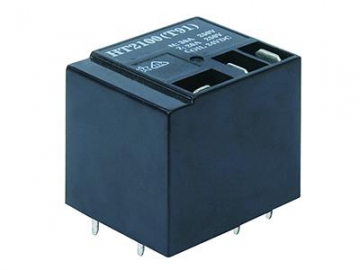

| JQX-16FC (T91) | DC 3 para 110V | DC≤0.93W | 105 OPS | 107 OPS | -40℃~85℃ | ≤31g | |

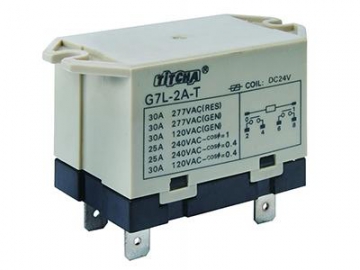

| G7L-2A-T | DC 6 para 24V AC 6 para 220V | DC≤2W | 105 OPS | 107 OPS | -40℃~85℃ | ≤100g | saída |
Dimensão geral, visão inferior
