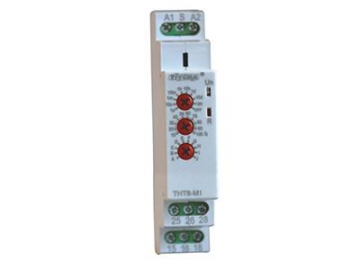

Relé Temporizador Série THT8
Solicite uma cotação
Relé temporizador de função única, atraso ligado/desligado
Características
- O relé de função única tem um potenciómetro para uma definição de tempo e desempenho precisos
- A função de atraso é opcional
- O tempo é dividido em 10 escalas, dentro de uma faixa ampla de 0,1s a 10 dias
- O estado do relé é indicado pelo LED embutido
- 1 módulo, montado em trilho DIN
Aplicações
- Adequado para aplicações com requisitos de função e tempo específicos.
- Interruptor de tempo para atraso da bomba após desligar aquecedores ou ventiladores.
Parâmetros técnicos
| Parâmetros técnicos | THT8-A1/B1 | THT8-A2/B2 |
| Função | Atraso ligado | Atraso desligado |
| Fontes de alimentação | A1-A2 | |
| Alcance de voltagem | AC/DC 12-240V (50-60Hz) | |
| Carga | AC 0.7-3VA/DC 0.5-1.7W | |
| Alcance de voltagem | AC 230V (50-60Hz) | |
| Entrada de energia | AC máx.12VA/1.3W | AC máx.12VA/1.9W |
| Tolerância da fonte de alimentação | -15%; 10% | |
| Indicação de fornecimento | LED verde | |
| Intervalo de tempo | 0.1s-10 dias, ligado, desligado | |
| Configuração de tempo | potenciômetro | |
| Desvio de tempo | 5%-ajuste mecânico | |
| Precisão de repetição | 0.2%-estabilidade do valor definido | |
| Coeficiente de temperatura | 0.05%℃, at=20℃ (0.05%℉, at=68℉) | |
| Resultado | 1*SPDT | 2*SPDT |
| Classificação atual | 16A/AC1 | |
| Tensão de comutação | 250VAC/24VDC | |
| Capacidade de interrupção min. DC | 500mW | |
| Indicação de saída | LED vermelho | |
| Vida mecânica | 1*107 | |
| Vida elétrica (AC1) | 1*106 | |
| Redefinição de hora | max. 200ms | |
| Temperatura de operação | -20℃ to 55℃ (-4℉ to 13℉) | |
| Temperatura de armazenamento | -35℃ to 75℃ (-22℉ to 158℉) | |
| Montagem/trilho DIN | Trilho DIN EN/IEC60715 | |
| Grau de proteção | IP40 para painel frontal I/I P20 terminais | |
| Posição de operação | qualquer | |
| Categoria de sobretensão | III | |
| nível de poluição | 2 | |
| Tamanho máx. de cabo (mm²) | fio sólido max. 1*2.5 ou 2*1.5/com máx. 1*2.5(AWG 12) | |
| Dimensões | 90*18*64 mm | |
| Peso | 1 X SPDT: W240-60g, A230-59g | |
| 2 X SPDT: W240-81g, A230-79g | ||
| Padrões | IEC/EN61812-1, IEC/EN61010-1 | |

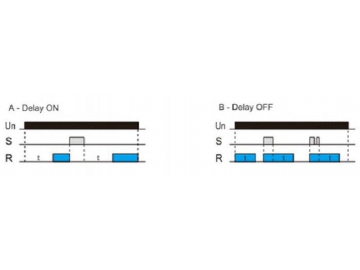

Esquema funcional

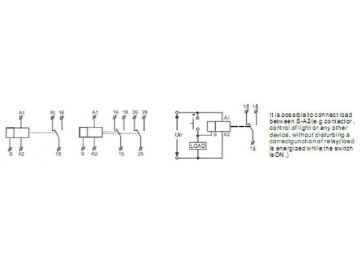

Esquema elétrico

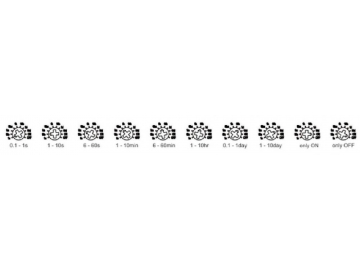

Intervalo de tempo

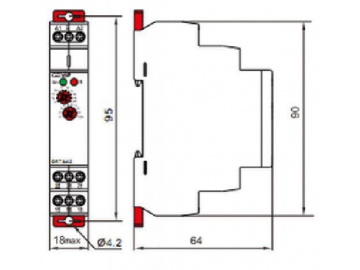

Dimensões (mm)
