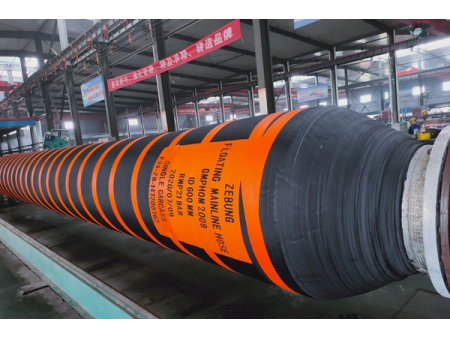

Mangueira flutuante de linha principal (para amarras offshore)

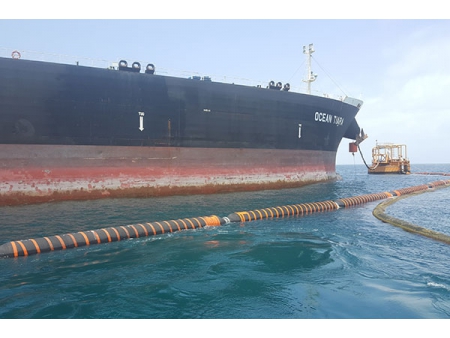

A mangueira flutuante marítima é especialmente projetada para entrega, manuseio, armazenamento ou transferência de petróleo bruto e produtos líquidos de petróleo entre embarcações de carga e descarga em sistemas de ancoragem offshore.
Teste de mangueiras flutuantes
Durante a produção, a mangueira flutuante marítima pode ser testada de acordo com os padrões de qualidade GMPHOM 2009 ou com os padrões especificados pelo cliente, garantindo alta segurança e desempenho das mangueiras marítimas para uso no ambiente marinho.
Características
1. A mangueira marítima flutuante apresenta uma camada independente de espuma de PE para evitar a absorção de água.
2. A cobertura externa feita com composto de borracha oferece alta resistência a raios UV, corrosão e desgaste.
3. A construção compacta da mangueira oferece fácil instalação e pouca manutenção.
4. Pode ser projetada com flanges de aço.
5. Mangueiras flutuantes disponíveis com design de carcaça simples e dupla
6. Pressão nominal de trabalho: 15, 19 ou 21 bar
7. Fator de segurança: 5:1
8. Flutuabilidade mínima de reserva: 20% ou conforme solicitado
9. Continuidade elétrica: descontínua ou conforme solicitado
10. A mangueira marítima offshore vem com um sistema confiável e eficiente de detecção e indicação de vazamentos. O detector responderá rapidamente ao vazamento após detectar o dano da carcaça primária. Nesse caso, o operador pode remover a mangueira danificada rapidamente. Isso reduz muito as perdas econômicas e o impacto no ambiente marinho.
Parâmetros técnicos
(Conjunto de dados a seguir sob pressão nominal de trabalho de 15, 19 ou 21 bar)
| Diâmetro interno mm | Peso no ar vazio kg | Diâmetro externo mm | Raio de curvatura mínimo mm | |||
| 9.1m | 10.7m | 12.2m | A | B | ||
| 152 | 425 | 475 | 525 | 400 | 320 | 0.9 |
| 203 | 558 | 623 | 688 | 420 | 370 | 1.2 |
| 254 | 809 | 910 | 1011 | 490 | 430 | 1.5 |
| 304 | 985 | 1103 | 1221 | 590 | 520 | 1.8 |
| 400 | 1446 | 1676 | 1906 | 740 | 670 | 2.4 |
| 500 | 2000 | 2262 | 2524 | 850 | 770 | 3 |
| 600 | 2669 | 3042 | 3415 | 1010 | 910 | 3.6 |
Observação: as especificações podem ser feitas mediante solicitação.
Certificados

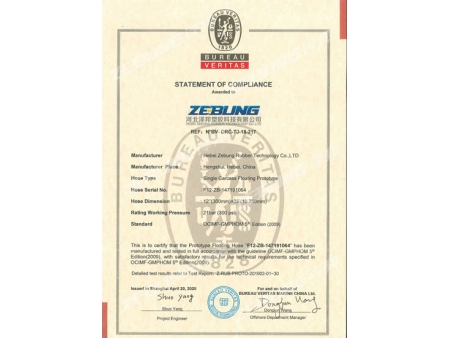

- Relatório de teste BV (Protótipo flutuante de carcaça única-DN300mm)

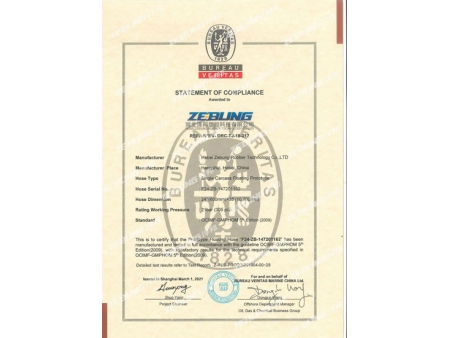

- Relatório de teste BV (Protótipo flutuante de carcaça única-DN600mm)

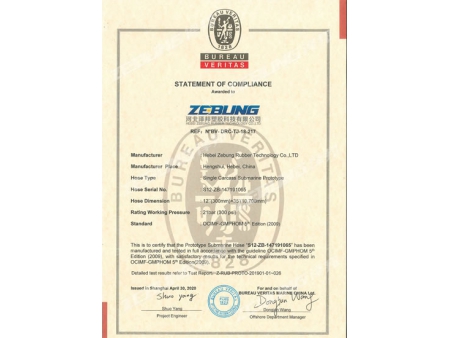

- Relatório de teste BV (Protótipo de submarino de carcaça única-DN300mm)

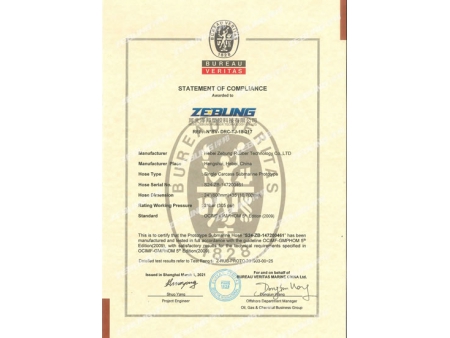

- Relatório de teste BV (Protótipo de submarino de carcaça única-DN600mm)

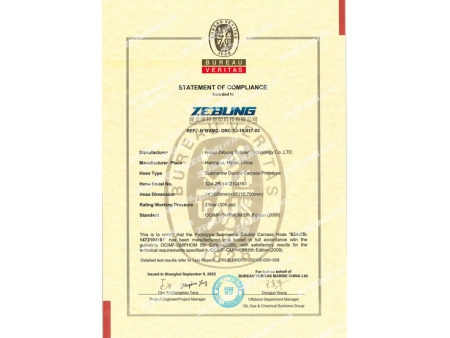

- Relatório de teste BV (Protótipo de carcaça dupla submarina-DN600mm)

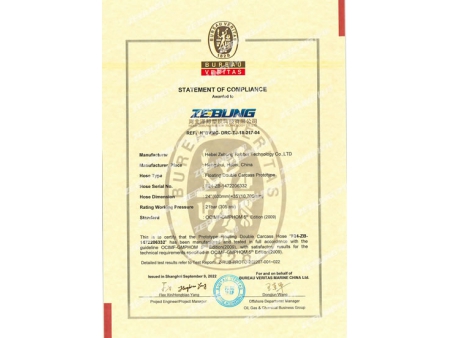

- Relatório de teste BV (Protótipo de carcaça dupla flutuante-DN600mm)
