Linha de solda de viga H em banda corrugada JBH15

Solicite uma cotação

Sobre nós: http://jgrollformingmachine.com.pt/steel-structure-machine/3-1-corrugated-web-h-beam-welding-line.html

Exposição de vídeo

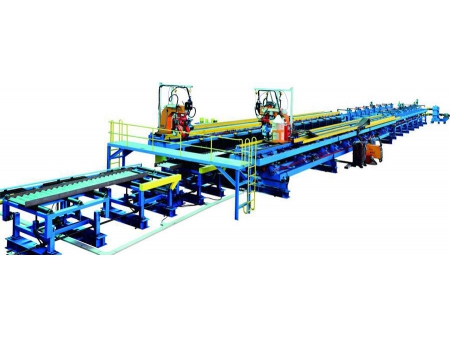

A Linha de Solda de Viga Corrugada de Viga H JBH15 consiste em transportador de alimentação de painel, máquina formadora de véu, máquina de corte de véu em comprimento, máquina de montagem (não para viga cônica), transportador transferido, máquina de soldagem e corte de véu corrugado, dispositivo de montagem para viga cônica, sistema elétrico, sistema pneumático e sistema hidráulico.

Parâmetros principais

Comprimento da viga H: 4-16m;

Altura da viga H: 300-1500mm

Espessura da banda corrugada: 2-6mm(≤235MPa), 2-4mm(≤345MPa);

Espessura plana da teia: 4-6mm

Altura da onda sinusoidal da teia corrugada; cerca de 40-43mm (ajustável);

Distância da onda sinusoidal da teia corrugada: cerca de 155mm;

Espessura do flange: 8-30mm

Largura do flange: 150-500mm

Seção transversal cônica Viga H comprimento: 4-12m

Seção transversal cônica Viga H Altura máxima: 1200mm;

Viga H de seção transversal cônica Altura mínima: 300mm;

Tamanho da área do traçado completo: 92*4m (comprimento*largura)

Fluxo de trabalho

Preparar bobina

Preparar painel único web

Alimentação de bobinas para banda (espessura=2~3m)

Alimentando o painel de rede plana

Conformação corrugada

Flange alimentadora com guindaste

Montagem de viga H

Solda de viga H

Montagem de viga cônica

Saída

Componente de equipamento

2. Máquina formadora de rolos

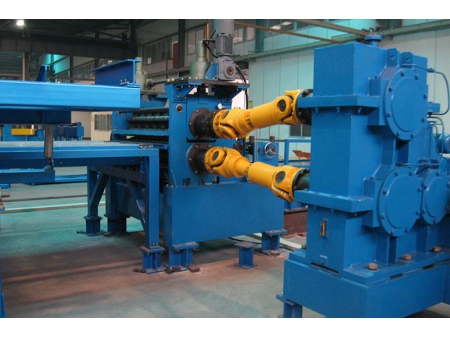

  Esta máquina consiste em rolos superiores e inferiores, através da máquina de entrada de energia para acionar a rotação dos rolos. A velocidade de formação dos rolos pode ser ajustada através do controle de freqüência. O cilindro inferior é fixo, e o cilindro superior pode ser levantado. O rolo inferior através do motor ajustado, dispositivo de elevação síncrono ajusta a distância entre os rolos superiores e inferiores, para obter a onda sinusoidal que você precisa. O ajuste adota o controle automático PLC. Esta máquina tem dispositivo de centralização, dispositivo de retificação, dispositivo de fixação assistida e dispositivo de entrada e saída autoescala.

Resistência ao rendimento do material adequado: ≤345 MPa

Espessura da banda corrugada: 2-6mm(≤235MPa), 2-4mm(≤345MPa);

Largura adequada do painel: 300-1500mm;

Altura da onda sinusoidal da banda corrugada; cerca de 40-43mm (ajustável);

Distância da onda sinusoidal da banda corrugada: cerca de 155mm;

Pressão de alimentação de ar: 0,7MPa

Pressão hidráulica: 6MPa

Modo de centralização do painel: manual

Velocidade de formação: 0,5-4,2m/min

Potência de entrada: 33kw

Estação hidráulica: 5,5kw

Modo de saída de banda corrugada: transmissão em cadeia

Peso da máquina: cerca de 10 toneladas

Tamanho da máquina(L*W): 20*4m

2. Máquina de corte à medida
  Esta máquina é utilizada para transportar a chapa corrugada até a máquina de soldagem, e é equipada com dispositivo de movimentação lateral da chapa. As unidades de transmissão do flange esquerdo e direito são peças simétricas, a função principal destas unidades é transportar o flange até a máquina de soldagem. A estrutura adota dispositivo de elevação e acionamento do motor de redução.

Largura adequada para o corte: 300-1500mm

Corrente máxima durante o corte: 65A

Potência total de entrada: 12kw

Tamanho da máquina(L*W): 1*3m

2. Máquina de montagem (não para viga cónica)
  A máquina consiste principalmente de esteira de alimentação de véu corrugado, esteira de alimentação de flange, máquina de montagem para viga H normal (véu plano), sistema elétrico, sistema pneumático, sistema hidráulico, etc. O painel de banda corrugada é alimentado à máquina de montagem por transportador, ao mesmo tempo em que duas peças do painel de flange são elevadas ao transportador por guindaste. Três peças do painel estão na posição correta na máquina montadora. Os painéis são fixados pelo cilindro de óleo, e movem-se para frente acionados por motor hidráulico, e a pistola de soldagem por pontos automática faz a soldagem por pontos na parte superior da onda sinusoidal.

Comprimento adequado da viga H: 4-16m

Largura de flange adequada: 150-500mm

Velocidade de transporte de banda corrugada: 3-15m/min

Velocidade de montagem: Max. 2,2m/min

Largura da viga H corrugada: 300-1500mm.

Potência total de entrada: cerca de 25kw

Tamanho da máquina: 18*4m

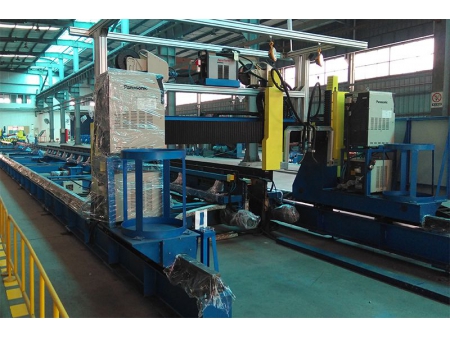

2. Máquina de corte e solda de véu corrugado

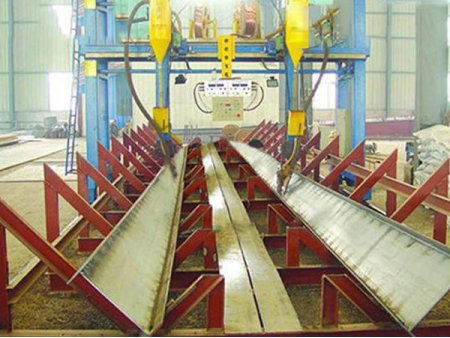

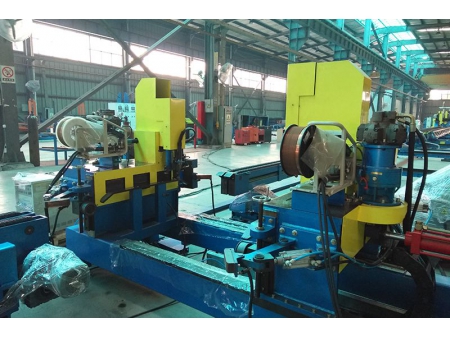

  A máquina de solda e corte de véu corrugado é a peça chave da máquina, ela consiste em sistema de alimentação de painel, sistema de solda de rastreamento de solda, sistema de corte de viga cônica, sistema hidráulico, sistema pneumático, sistema de controle elétrico, etc.

Princípio de funcionamento
A viga H será transportada para a posição correta e, em seguida, será apertada firmemente. O sistema de soldagem por rastreamento em ambos os lados começará a soldar a viga H de acordo com os parâmetros definidos. O método de soldagem é a soldagem de rastreamento a laser, que pode melhorar a qualidade da soldagem.
Se a máquina precisar produzir o feixe cônico. Depois que a máquina terminar de produzir o feixe H regular, o sistema de corte começará a funcionar. Em seguida, montar manualmente o feixe cônico e transportá-lo de volta para a máquina e soldá-lo novamente.

Comprimento da viga H regular: 4-16m

Altura da viga H regular: 300-1500mm

Comprimento da viga cônica: 4-16m

Feixe cônico de viga grande altura máxima: 1200mm

Feixe cônico pequena extremidade altura mínima: 300mm

Pressão de ar: 0.7Mpa

Modo de soldagem: soldagem com escudo de gás de rastreamento a laser

Modo de corte: Corte a plasma de rastreamento de tensão do arco

Velocidade de soldagem: cerca de 700m/min, a velocidade média máxima de projeção linear.

Potência total de entrada: 95kw

Tamanho da máquina(L*W): 20*4m

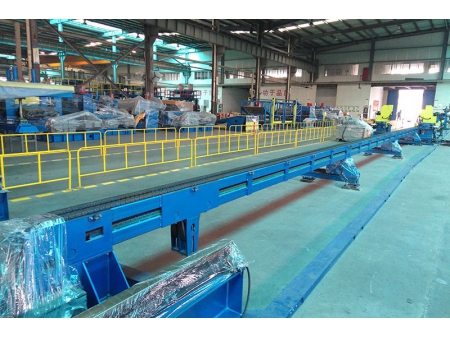

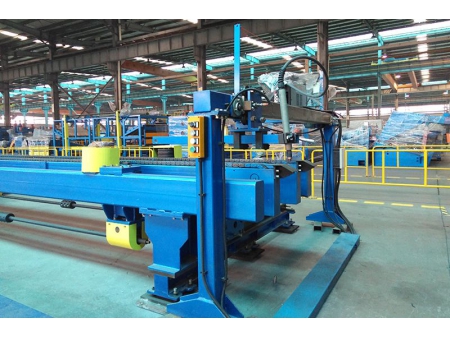

2. Esteira transportadora transferida
  Consiste em rolo transportador vertical e sistema de controle elétrico.
  A função desta parte é a de transportar a viga após a montagem para soldagem, o transportador pode ser ajustado de acordo com o tamanho da viga H. Se a viga H precisar ser soldada duplamente, a viga H deve ser virada em 180 graus com guindaste e colocada novamente sobre o transportador.

Comprimento de viga H de saída adequada: 4-16m

Potência total de entrada: 6kw

Tamanho da esteira (L*W): 18*4m

1. Montagem de fixação para viga cônica
  Este dispositivo inclui um conjunto de fixação e um conjunto de aparelho de elevação para viga cônica.
  A peça de trabalho é içada pelo aparelho de elevação para a zona de montagem da viga cônica, e a flange é montada por meio de fixação especial manualmente, e colocada novamente na máquina para soldagem.

Lista de fornecimento

Número	Item	Tipo	Quantidade	Observações
1	Máquina de montagem	JBH15.01	1
2	Máquina de solda	JBH15.02	1
3	Transportador transferido	JBH15.03	1	Após a montagem para soldagem
4	Dispositivo de corte	JBH15.04	1	Corte a plasma
5	Montagem de fixação para viga cônica		1
6	Máquina de moldagem	JBH150A	1	t=2-6 mm(≤235 MPa)；t=2-4 mm(≤345 MPa)
7	Sistema pneumático		1
8	Sistema hidráulico		1
9	Sistema de controle		1	400V/3P/50HZ
10	Desenho do transportador de saída		1	Produzido pelo comprador

1. O comprador prepara o guindaste, material consumível de soldagem (fluxo de soldagem, fio, gás, etc.), suprimento de ar, suprimento elétrico, cabo da fábrica do comprador para as máquinas, óleo hidráulico, graxa, fundação e outras ferramentas necessárias, etc. O vendedor fará uma lista para informar o comprador após o pagamento da baixa.

2. O material de teste para a inspeção na fábrica do vendedor é fornecido pelo comprador.
