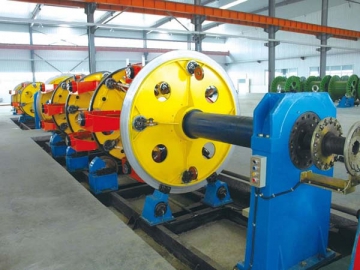

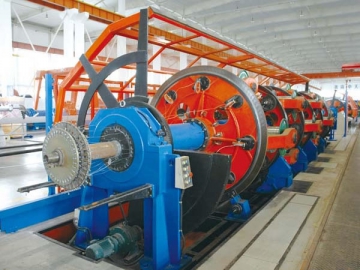

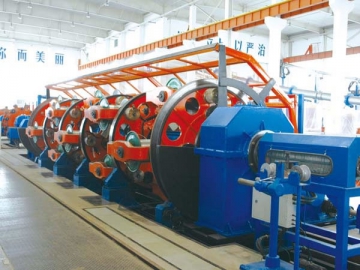

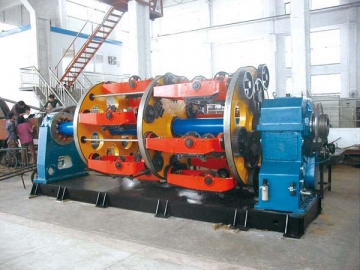

Trançadeira/Torcedeira de fios planetária
Aplicações
A trançadeira/torcedeira de fios planetária é usada nos fios de cobre com alumínio, condutores de alumínio reforçados com aço, fios isolados, assim como fios suspensos feitos de composto de fibra ótica, abreviado como OPGW.
Características
1. A torção invertida e torção não-invertida podem ser comutados.
2. Esta trançadeira/torcedeira de fios pode ser usada para a torção síncrona multicore.
Vantagens do produto
1. Numerosos tamanhos

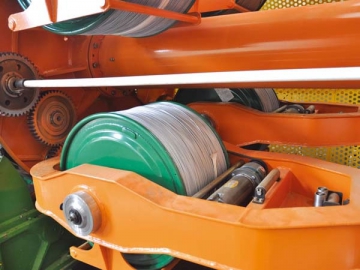

A bobina deste equipamento para produção de cabos pode ser feita com um diâmetro de 250mm a 80mm. São configuradas 6 a 48 unidades de bobinas em cada caixa isolada. As bobinas são organizadas em 3, 4, 5 ou 6 equações.
2. Vários modos de tensão
Esta trançadeira/torcedeira de fios planetária está disponível com uma variedade de modos de tensão: tensão magnética, tensão mecânica, tensão mecânica com retorno, tensão pneumática, etc.
Melhoramentos
1. Um sistema de torção invertida temporizada da cinta foi desenvolvida, com o qual o equipamento de torção produz muito menos ruído. Em adição, o cabo não é contaminado pela gordura da engrenagem.

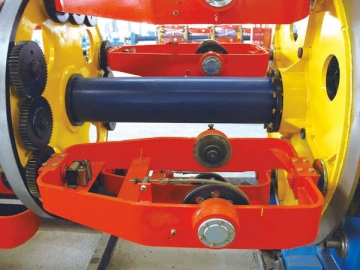

2. São usadas ferramentas de usinagem chave com ranhuras para a instalação dos discos. Estas garantem que os orifícios do carregador da bobina em ambas as extremidades são concêntricos após montagem.
3. Aumentámos os orifícios para medir a altura central no disco. Com estes orifícios, o cliente pode confortavelmente verificar as rodas de condução a qualquer altura, e ajustar as rodas para evitar uma fratura provocada por fadiga do eixo.
4. É otimizado o dispositivo de aperto da armação, o que evita o uso de parafusos massivos e garante a ausência de falhas dos parafusos durante o funcionamento.
Desempenho de vendas
A primeira trançadeira/torcedeira de fios planetária foi comprada pela Tianjin Cable Factory. No total, vendemos 80 conjuntos deste equipamento.
Mercado internacional
Colômbia: 1conjunto
Coreia: 2 conjuntos
Índia: 2 conjuntos
Vietname: 1 conjunto
Inglaterra: 3 conjuntos
| Tamanho do carretel (mm) | Velocidade máxima de rotação (rpm) | Diâmetro de fio (mm) | |||||||||
| Condutor sólido | Condutor trançado | Fio de aço revestido de alumínio | Unidade de fibra óptica | ||||||||
| 6B | 8B | 12B | 16B | 18B | 24B | Alumínio | Cobre | ||||
| 400 | 126 | - | 112 | - | 98 | 86 | 1.8-5.0 | 1.2-5.0 | 1.2-5.0 | - | - |
| 500 | 105 | - | 93 | - | 82 | 71 | 1.8-5.0 | 1.2-5.0 | 1.2-5.0 | - | - |
| 630 | 85 | 80 | 74 | 70 | 65 | 57 | 1.8-5.0 | 1.2-5.0 | 1.2-5.0 | 1.2-4.5 | 1.5-5.0 |
