Solução de soldagem para eletrônicos de baixa tensão
Solicite uma cotação

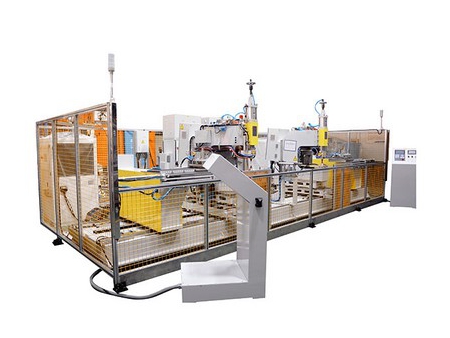

Máquina de solda por resistência automatizada de oito estações com trip magnético

Item | Altura | Comprimento | Largura |
Tamanho | 1904 | 2550 | 3113 |
Item | Parâmetros |
Número de peças da máquina de solda | 2 |
Capacidade nominal (KVA) | 110(55*2) |
Fonte de alimentação (V/φ/HZ) | 380/ 3 /50HZ |
Corrente primária (A) | 136 |
Ciclo de trabalho nominal (%) | 20 |
Tensão secundária vazia (V) | 8.9 |
Tipo de estação de trabalho/ Quantidade de estações de trabalho | tipo disco rotativo /8 estações |
Diâmetro do cilindro * curso (mm) | Φ40*15 |
Dimensão do eletrodo (mm) | 8*8*100 |
Dimensão da peça de trabalho (mm) | Diâmetro da bobina Φ1,4~2,2, espessura da placa da estrutura 1,2, espessura da placa terminal 1,2 |
Capacidade de soldagem (mm) | Φ1.4~2.2 1.2 1.2 |
Velocidade de soldagem (m/min) (s/peça) (tempo/s) | 4.8s/peça |
Pressão de trabalho (kgf/0.5MPa) | 50 |
Pressão do ar comprimido (MPa) | 0.6~0.7 |
Consumo de ar comprimido (pressão de ar de 0,4 MPa) (L/ponto de solda) | 10 |
Consumo de água de resfriamento (L/min) | 12 |
Potência do motor dos indexadores de came (KW) | 1.5 |
Especificação do cabo primário (MM2) | 3*25 2*16 |
Corrente máxima de curto-circuito do transformador (A) | 19800; 2 peças |
Funcionalidade
1. O sistema de solda por resistência da unidade de disparo do disjuntor Heron é equipado com três sistemas de alimentação automática e três máquinas de solda por resistência de 4000HZ de média frequência.
2. O sistema de soldagem foi projetado com um dispositivo de posicionamento automático para realizar a soldagem do dispositivo em diferentes ângulos com a ajuda de um sistema de transferência automática.
Introdução

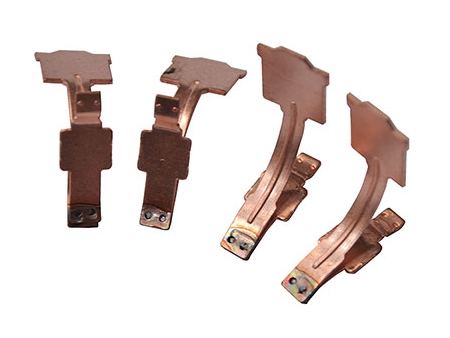

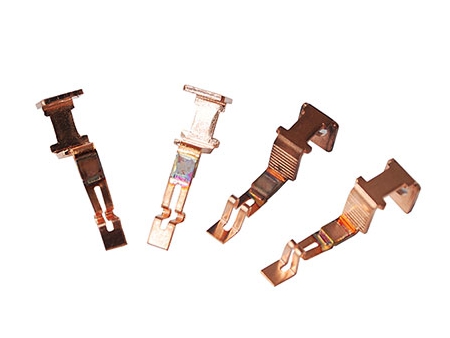

O equipamento foi projetado para soldar três partes de unidades de disparo de disjuntor. A unidade pode executar rapidamente as funções de remoção, posicionamento e soldagem, tudo automaticamente para melhorar a eficiência da produção.

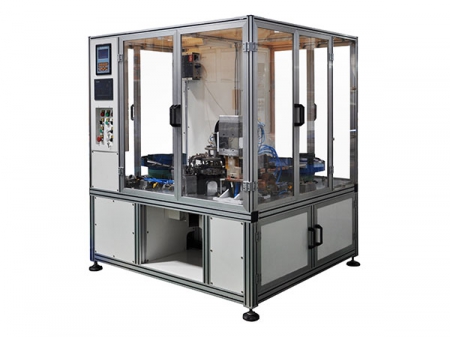

Soldador de resistência de média frequência de 55KVA para contato elétrico com 6 estações DB-55-13010


Modelo # | | |
Capacidade nominal | KVA | 55 |
Fonte de alimentação | V/Φ/Hz | 380/3/50 |
Corrente primária máxima | A | 45 |
Corrente de curto-circuito máxima | KA | 18 |
Pressão máxima de trabalho | kN | / |
Dimensão (CxLxA) | mm | 1460x1350x1727 |

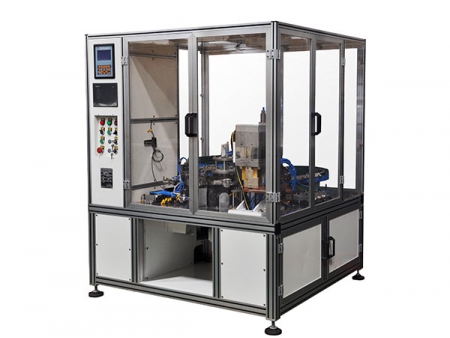

Soldador de resistência de média frequência de 55KVA para conector com 6 estações DB-55-13009


Modelo # | | |
Capacidade nominal | KVA | 55 |
Fonte de alimentação | V/Φ/Hz | 380/3/50 |
Corrente primária máxima | A | 45 |
Corrente de curto-circuito máxima | KA | 18 |
Pressão máxima de trabalho | kN | / |
Dimensão (CxLxA) | mm | 1460x1350x1727 |
Soldador totalmente automático de 110KVA para contato com ponta de prata DB-110-14007


Modelo # | | |
Capacidade nominal | KVA | 110 |
Fonte de alimentação | V/Φ/Hz | 380/3/50 |
Corrente primária máxima | A | 100 |
Corrente de curto-circuito máxima | KA | 27 |
Pressão máxima de trabalho | kN | 3.8 |
Dimensão (CxLxA) | mm | 1000x1132x1802 |
Soldador de bancada de média frequência de 165KVA DB-165-20025

Modelo # | | |
Capacidade nominal | KVA | 165 |
Fonte de alimentação | V/Φ/Hz | 380/3/50 |
Corrente primária máxima | A | 210 |
Corrente de curto-circuito máxima | KA | 30 |
Pressão máxima de trabalho | kN | 7.7 |
Dimensão (CxLxA) | mm | 1090x960x1988 |
Soldador de bancada de média frequência de 55KVA DB-55-14108

Modelo # | | |
Capacidade nominal | KVA | 55 |
Fonte de alimentação | V/Φ/Hz | 380/3/50 |
Corrente primária máxima | A | 37 |
Corrente de curto-circuito máxima | KA | 18 |
Pressão máxima de trabalho | kN | 2.5 |
Dimensão (CxLxA) | mm | 822x657x1345 |
Soldador de bancada de média frequência de 55KVA DB-55-14105

Modelo # | | |
Capacidade nominal | KVA | 55 |
Fonte de alimentação | V/Φ/Hz | 380/3/50 |
Corrente primária máxima | A | 37 |
Corrente de curto-circuito máxima | KA | 18 |
Pressão máxima de trabalho | kN | 2.5 |
Dimensão (CxLxA) | mm | 1000x995x1685 |
