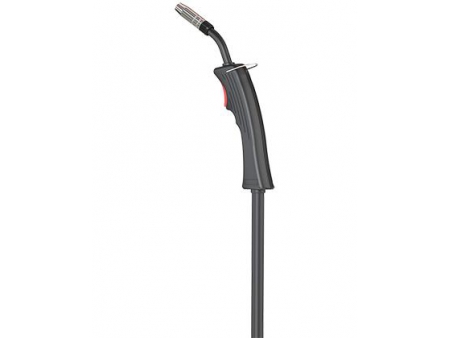

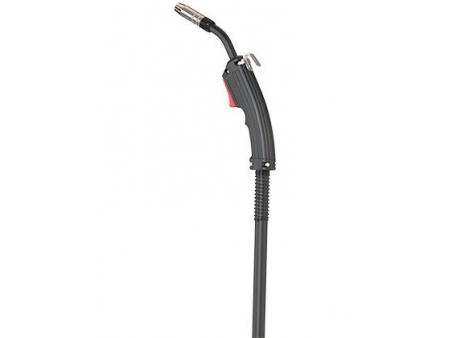

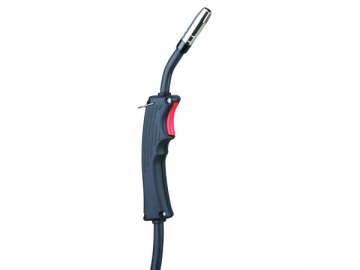

Tocha de soldagem refrigerada a ar QTB-100AF (pistola de rebaixo tipo europeia)
| Modelo | QTB-100AF |
| Corrente (Resfriamento a gás misto) | 100A |
| Ciclo de trabalho | 35% |
| Diâmetro de fio de soldadura aplicável | 0.6-1.0 mm |
Modelo
| Descrição | Peça nº | |
| 2.5m | 3m | |
| Pistola de soldagem acoplada com gola rolê tipo europeia | NV-100E-2.5 | NV-100E-3 |
| Pistola de soldagem acoplada com gola rolê tipo Tweco | NV-100T-2.5 | NV-100T-3 |
Bocal
| Nº | Peça nº | Descrição |
| A | EA1212 | Bocal de 12 mm |
| B | 21-50* | Bocal auto-isolado |
| 21-50F | ||
| C | LA8201 | Bocal auto-blindado |
Bico de contato
| Nº | Peça nº | Descrição |
| D | EB1106 | 0.6 mm M6 ×25Ecu |
| EB1108* | 0.8 mm M6 ×25 Ecu | |
| EB1109 | 0.9 mm M6 ×25 Ecu | |
| EB1110 | 1.0 mm M6 ×25 Ecu | |
| E | 11-23 | 0.023 cm / 0.6 mm Ecu |
| 11-30* | 0.030 cm /0.8 mm Ecu | |
| 11-35 | 0.035 cm /0.9 mm Ecu | |
| 11-40 | 0.040 cm /1.0 mm Ecu |
Revestimento
| Nº | Peça nº | Descrição |
| F | 1210-2.5 | Revestimento de aço 0.6-1.0 mm ×2.5m |
| 1210-3* | Revestimento de aço 0.6-1.0 mm ×3m |
Componente
| Nº | Peça nº | Descrição |
| 1 | FLD9002 | Difusor acoplado com mola |
| 2 | FD9001 | Difusor |
| 3 | EF1011 | Luva isoladora |
| 4 | FF9235* | Tubo condutor 35 ° |
| FF9245 | Tubo condutor 45 ° | |
| 5 | FF9214 | Porca M8 ×1 |
| 6 | FL9011 | Válvula de gás |
| 7 | FL9027 | Tubo conetor de gás |
| 8 | FJ9011 | Gatilho de metralha |
| 9 | FH9101 | Conjunto de cabo |
| 10 | FL9025 | Conjunto de cabo 0.6 -1.0 mm × 2.5m |
| FL9030 | Conjunto de cabo 0.6 -1.0 mm × 3m |
Nota:* denota padrão de construção.
