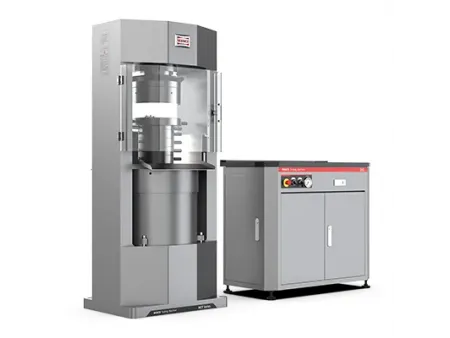

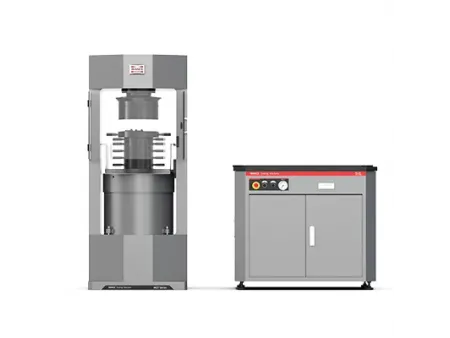

Máquina de ensaio de compressão, controle por servomotor
Solicite uma cotação
Série HCT-E (600 kN-3000 kN)
A plataforma de ensaio de compressão regula a pressão hidráulica e a taxa de carga controlando o fluxo da bomba por meio de um servomotor.
O ensaio foi projetado para testes de resistência à compressão de amostras de cimento, concreto e rocha. Com acessórios de fixação e medição adequados, o testador também realiza testes de cisalhamento de concreto e testes de módulo estático.
Normas
CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081 (Parte 6)
Características
- Uma estrutura monolítica de quadro fundido otimizada por análise de elementos finitos garante uma distribuição racional da carga e excelente rigidez geral.
- O cilindro hidráulico principal adota um design de pistão de dupla ação, proporcionando alta confiabilidade sob operação repetida de alta carga.
- A haste do pistão possui um revestimento de níquel-cromo de camada dupla (0,1 mm de espessura), oferecendo resistência superior à corrosão e durabilidade ao desgaste.
- O pistão e a haste são fabricados como um único componente forjado, proporcionando excepcional resistência ao impacto e vida útil prolongada.
- Uma célula de carga de coluna de alta precisão oferece excelente resistência, estabilidade, intercambiabilidade e repetibilidade, com uma ampla faixa de sobrecarga e linearidade excepcional.
- O invólucro protetor é formado por um único painel curvo de policarbonato, garantindo total visibilidade durante o teste e proporcionando proteção confiável ao operador.
- O sistema do testador é acionado pelo nosso controlador DTC-500 baseado em DSP, com controle totalmente digital, aquisição de dados multicanal, processamento preciso de dados e operação fácil de usar.
- A unidade de energia hidráulica é equipada com uma válvula lógica tipo cartucho da SUN (EUA), permitindo regulação inteligente da pressão e desempenho hidráulico estável.
- O sistema de energia hidráulica adota um design híbrido de última geração inspirado em conceitos de engenharia alemães. O fluxo hidráulico é controlado pelo ajuste da velocidade da bomba por meio de um servomotor, permitindo o movimento preciso do cilindro e o controle preciso da taxa de carga e da pressão.
Especificações técnicas
| Modelo | | | | |
| Capacidade, kN | 600 | 1000 | 2000 | 3000 |
| Precisão da calibração | Classe 0.5 | |||
| Precisão da força | ±0.5% | |||
| Faixa de força | 1%-100%FS | |||
| Resolução da força | 1/500,000FS | |||
| Espaçamento entre colunas, mm | 460 | 460 | 460 | 540 |
| Espaço máximo de compressão, mm | 310 | 310 | 310 | 310 |
| Ajuste da placa | Bloco espaçador | |||
| Placas de compressão, mm | ⌀300 | |||
| Curso do atuador (pistão), mm | 70 | |||
| Velocidade máxima do atuador, mm/min | 90 | 90 | 105 | 65 |
| Dimensões da estrutura (CxLxA), mm | 620x410x1540 | 700x530x1665 | ||
| Peso da estrutura, kg | 2000 | 2000 | 2000 | 2500 |
| Alimentação elétrica | 380VAC±10%, trifásica | |||
| Potência, kW | 2 | 4 | 4 | |
| Dimensão da unidade de potência hidráulica (CxLxA), mm | 990x590x970 | |||
| Volume do tanque de óleo (L) | 60 | |||
