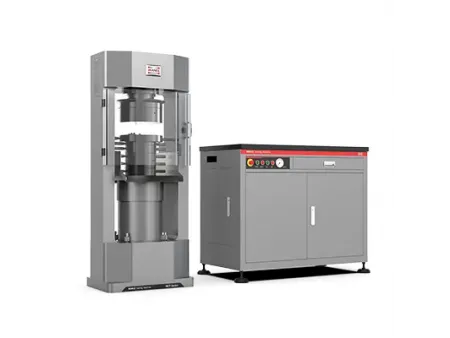

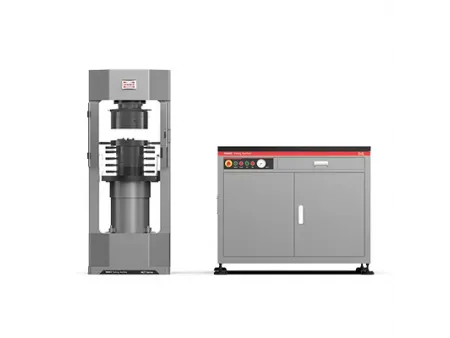

Máquina de ensaio de compressão, controle por servoválvula

Solicite uma cotação

WebSite: http://testingmachine-br.com/9-1-compression-testing-machine-servo-valve-control.html

Série HCT-A (600 kN-3000 kN)

A máquina de ensaio de compressão utiliza uma servoválvula para controle preciso em circuito fechado de força, deslocamento e deformação. Essa configuração permite a avaliação da resistência à compressão, do módulo de elasticidade e do coeficiente de Poisson para amostras de cimento, concreto e rocha.

Com acessórios de fixação e medição adequados, a configuração também realiza testes de cisalhamento de concreto e testes de módulo estático.

Normas

CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081 (Parte 6)

Características

Uma estrutura monolítica de quadro fundido otimizada por análise de elementos finitos garante uma distribuição racional da carga e excelente rigidez geral.
O cilindro hidráulico principal adota um design de pistão de dupla ação, proporcionando alta confiabilidade sob operação repetida de alta carga.
A haste do pistão possui um revestimento de níquel-cromo de camada dupla (0,1 mm de espessura), oferecendo resistência superior à corrosão e durabilidade ao desgaste.
O pistão e a haste são fabricados como um único componente forjado, proporcionando excepcional resistência ao impacto e vida útil prolongada.
Uma célula de carga de coluna de alta precisão oferece excelente resistência, estabilidade, intercambiabilidade e repetibilidade, com uma ampla faixa de sobrecarga e linearidade excepcional.
O invólucro protetor é formado por um único painel curvo de policarbonato, garantindo total visibilidade durante o teste e proporcionando proteção confiável ao operador.
O sistema do testador é acionado pelo nosso controlador DTC-500 baseado em DSP, com controle totalmente digital, aquisição de dados multicanal, processamento preciso de dados e operação fácil de usar.
A unidade de energia hidráulica é equipada com uma válvula lógica tipo cartucho da SUN (EUA), permitindo regulação inteligente da pressão e desempenho hidráulico estável.

Especificações técnicas

Modelo	HCT605A	HCT106A	HCT206A	HCT306A
Capacidade, kN	600	1000	2000	3000
Precisão de calibração	Classe 0.5
Precisão da força	±0.5%
Faixa de força	1%-100%FS
Resolução da força	1/500,000FS
Estrutura da estrutura	Fundição de um corpo
Espaçamento entre colunas, mm	460	460	460	540
Espaço de compressão máximo, mm	310	310	310	310
Ajuste da placa	Bloco espaçador
Placas de compressão, mm	⌀300	⌀300	⌀300	⌀300
Curso do atuador (pistão), mm	70	70	70	70
Velocidade máxima do atuador (pistão), mm/min	100	100	90	55
Velocidade de carga de força, kN/s	0.02%-2%
Dimensão da estrutura (CxLxA), mm	620x410x1540			700x530x1665
Alimentação elétrica	380VAC±10%, 50Hz, trifásico
Potência, kW	4		5
Dimensões da unidade de potência hidráulica (CxLxA), mm	1150x600x920
Volume do tanque de óleo, L	80	80	80	80
Peso total, kg	2000	2000	2000	2500
