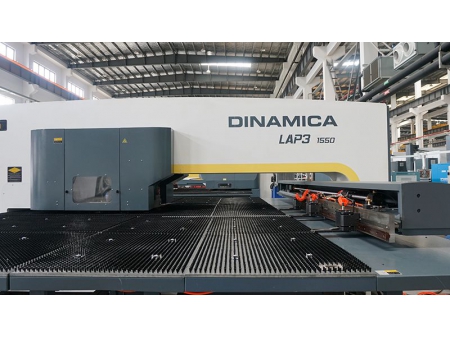

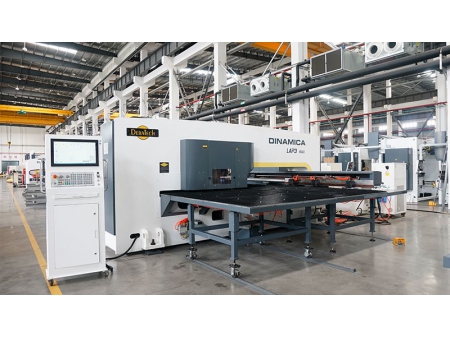

Máquina combinada de laser e punção CNC
Série LAP
Série LAP
A máquina combinada de punção e laser CNC combina perfeitamente a tecnologia de punção servo com a tecnologia de corte a laser 2D, oferecendo aos usuários um equipamento de processamento de chapas metálicas altamente flexível. Essa máquina é ideal para o processamento de contornos irregulares e peças de alto valor agregado, além de oferecer vantagens como custo-benefício, estrutura compacta, tamanho reduzido e baixo consumo de energia.
| Modelo | Unidade | |||||
| Capacidade de processamento | Força de perfuração | KN | 300 | 300 | 300 | 300 |
| Potência do laser | kw | 1.5 | 1.5 | 1.5 | 1.5 | |
| Tamanho máximo da folha (com reposicionamento) | mm | 1500×5000 | 2000×5000 | 1500×6000 | 2000×6000 | |
| Velocidade máxima de operação | Punção | m/min | 100(X:80, Y1:60) | 100(X:80, Y1:60) | 85(X:60, Y1:60) | 85(X:60, Y1:60) |
| Laser | m/min | 120(X:80, Y2:90) | 120(X:80, Y2:90) | 110(X:60, Y2:90) | 110(X:60, Y2:90) | |
| Velocidade de perfuração (vezes por minuto) | hpm | 1500 | 1500 | 1500 | 1500 | |
| Número de eixos de controle | 7 | 7 | 8 | 8 | ||
| Precisão de perfuração | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | |
| Dimensões (C×L×A) | mm | 8600×6600×2300 | 9600×6600×2300 | 8600×8100×2350 | 9600×8100×2350 | |
- Estrutura da máquina
A estrutura tipo O oferece boa rigidez e pequena deformação.
- Torre
A torre tem duas posições giratórias para atender aos requisitos do usuário para perfuração e corte em diferentes ângulos. O diâmetro máximo do furo para processamento único é de 88,9 mm.
- Sistema de acionamento
O acionamento por fuso de esferas de alta precisão integra dois conjuntos de eixo de perfuração e eixo de corte a laser acionados independentemente.
- Fonte de laser de fibra (IPG1500W)
A fonte de laser vem com um caminho óptico inerente totalmente fechado, com manutenção gratuita e uma vida útil superior a 100.000 horas.
- Cabeçote de corte a laser
O cortador de luz Precitec da Alemanha oferece focalização automática de acordo com a espessura e o material das chapas.
- Secador e filtro de ar comprimido
O secador e o filtro de ar comprimido da American Parker estão equipados, o que melhora muito a qualidade do corte e oferece melhor proteção aos componentes ópticos.
Observação: os compressores de ar são fornecidos pelos clientes. - Válvula proporcional HAWE
- Sistema de isolamento de vibração
- Dispositivo de proteção de segurança
- Dispositivo flexível de carga e descarga
- Sistema de remoção de poeira de corte
- Sistema CNC e software de programação automática
Controle CNC alemão LTI e servoacionamento
