Máquina de corte de tubos a laser de fibra CNC
Série TE
Série TE
A máquina de corte de tubos a laser de fibra CNC da série TE é um equipamento de processamento a laser econômico que atende às demandas específicas do setor de processamento de chapas metálicas para o processamento de tubos. Ao contrário dos métodos de corte tradicionais, o corte a laser oferece excelente flexibilidade sem a necessidade de ferramentas, economizando tempo significativo no desenvolvimento de novos produtos. Ele apresenta velocidade de corte rápida, alta precisão e a capacidade de realizar cortes precisos de várias formas complexas e irregulares que são difíceis de obter usando métodos convencionais, como corte de furos, corte chanfrado e linhas de interseção. Essa máquina é um divisor de águas no setor, oferecendo tecnologia avançada que melhora os níveis de eficiência, produtividade e precisão.
- Fabricação de tubulações para construção
- Corte de tubos de escapamento
- Corte de tubulações para transporte de petróleo e gás natural
| Modelo | ||
| Tipo de mandril | Pneumático | |
| Diâmetro do tubo redondo (mm) | Ø20-220 | Ø20-350 |
| Comprimento lateral do tubo quadrado (mm) | 20-150 | 20-350 |
| Comprimento máximo do tubo (mm) | 6000 | |
| Peso máximo do tubo único (kg) | 170 | 600 |
| Precisão de posicionamento (mm/m) | ±0.05 | |
| Repetibilidade (mm) | ±0.03 | |
| Rotações máximas do mandril (r/min) | 90 | |
| Velocidade máxima de funcionamento em marcha lenta (m/min) | 80 | |
| Aceleração máxima (G) | 0.5 | |
| Dimensões (mm) | 8870×2020×2130 | 12600×1850×2600 |

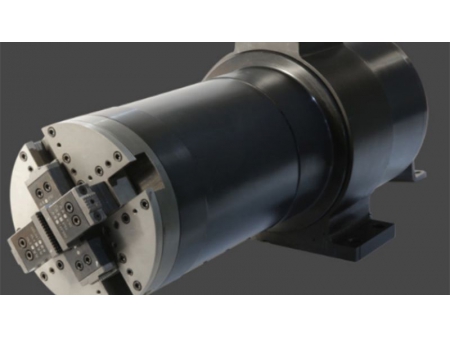

- Mandris pneumáticos duplos para uma operação estável e suave
Oferece força de fixação estável, garantindo alta precisão de corte e evitando deformações.

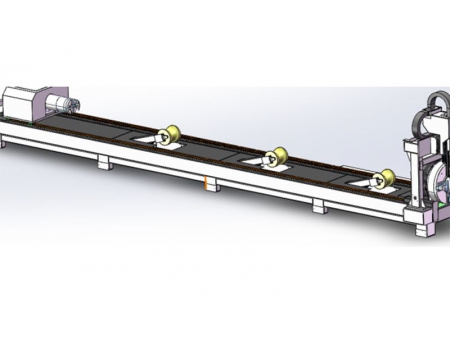

- Estrutura da viga do pórtico
1.A transmissão do módulo de fuso de esferas de alta velocidade garante um corte estável. O suporte auxiliar garante uma alimentação mais fácil e simples.
- Software Weihong TU3000-TB
