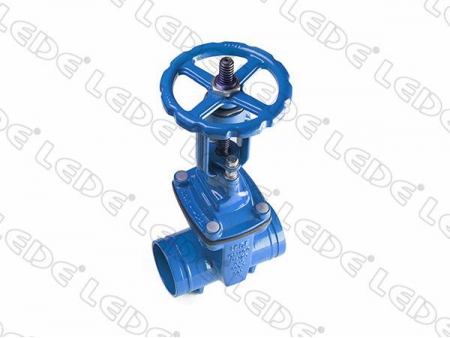

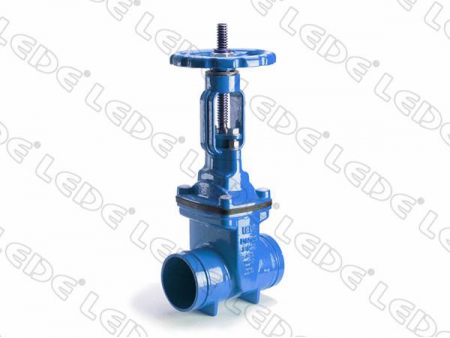

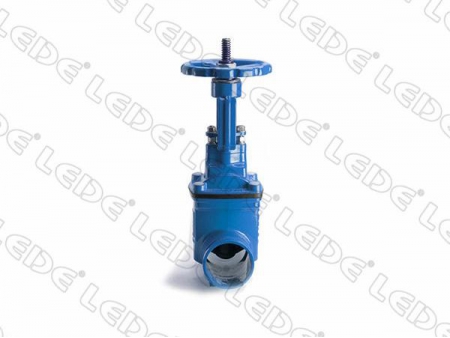

Válvula de gaveta resiliente OS&Y
Características
1. A válvula de gavetar resiliente OS&Y foi fabricada como um dos nossos produtos mais novos, com uma construção simples e características fáceis de manter.
2. A válvula de gaveta tem um torque baixo e uma pressão alta. A pressão pode atingir PN40 abaixo de 1/3 de um torque padrão.
3. Quando a válvula estiver totalmente aberta, as peças de vedação superiores podem ser substituídas sob um suprimento de água.
4. A válvula é um canal reto. Quando a válvula estiver totalmente aberta, o disco sairá completamente do canal, de modo que não haja sujeira deixada para trás, e a resistência ao fluxo será reduzida.
5. A superfície externa e interna da válvula é revestida com um pó epóxi de alta qualidade, de modo que o revestimento de tinta seja uniforme e completo, tornando a válvula de gaveta segura para uso nas indústrias de bebidas, alimentos e farmacêutica.

Dados técnicos

Diâmetro nominal	DN50-600
Pressão nominal	PN 10/16/25/40
Válvula padrão	EN1171
Comprimento face a face	EN558-1 ISO5752
Flange padrão	EN1092-2 ISO7005-2 ASME-B16.42
Padrão de ranhura	GB 5135.11 (optional) AWWA C606
Teste padrão	EN12266 AWWA C515 GB 5135.6
Faixa de temperatura	0 ~ 80C

Especificações de materiais e lista de nome das partes da válvula de gaveta resiliente OS e Y

No.	Nome das partes	Materiais
1	Corpo	Ferro dúctil
2	Protetor	EPDM
3	Junta do capô	EPDM
4	Capô	Ferro dúctil
5	Parafuso	Aço carbono galvanizado quente ou aço inoxidável
6	Jugo	Ferro dúctil
7	Bucim	Ferro dúctil
8	Volante	Ferro dúctil
9	Porca de compactação	Aço carbono galvanizado quente ou aço inoxidável
10	Parafuso de parafuso duplo	Aço carbono galvanizado quente ou aço inoxidável
11	Arruela de pressão	Aço carbono galvanizado quente ou aço inoxidável
12	Porca	Aço carbono galvanizado quente ou aço inoxidável
13	Arruela lisa	Aço carbono galvanizado quente ou aço inoxidável
14	Anel de vedação	EPDM
15/16/17	Anéis de vedação	EPDM ou NRM
18	Embalagem	PTFE
19/20	Disco deslizante	Bronze ou POM
21	Porca de haste	Metal ou bronze
22	Porca de fixação	Aço carbono galvanizado quente ou aço inoxidável
23	Cunha	Ferro dúctil EPDM
24	HASTE	AÇO INOXIDÁVEL 304 ou1Cr17Ni2Cr13

Válvula de gaveta resiliente OS&Y série 14 com extremidade flangeada

Z41X-01 Pressão nominal PN 10/16

Dimensões		Classificação de pressão	Tamanho (mm)
Dimensões		Classificação de pressão	OD	OK	L	H	H1	H	Od
DN	polegada	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	150	441	358.5	420.5	22
65	2.5	10/16	185	145	170	452	359.5	429.5	22
80	3	10/16	200	160	180	478	378	462	22
100	4	10/16	220	180	190	559.5	449.5	553	24
125	5	10/16	250	210	200	674.5	549.5	677	28
150	6	10/16	285	240	210	734	591.5	747	28
200	8	10	340	295	230	905.5	735.5	938	32
200	8	16	340	295	230	905.5	735.5	938	32
250	10	10	400	350	250	1100.5	900.5	1161	36
250	10	16	400	355	250	1100.5	900.5	1161	36
300	12	10	455	400	270	1273	1045.5	1353	40
300	12	16	455	410	270	1273	1045.5	1353	40
350	14	10	505	460	290	1484.5	1232	1585	40
350	14	16	520	470	290	1492	1232	1585	40
400	16	10	565	515	310	1684.5	1402	1805	44
400	16	16	580	525	310	1692	1402	1805	44
450	18	10	615	565	330	1868.5	1561	2065	50
450	18	16	640	585	330	1881	1561	2065	50
500	20	10	670	620	350	2068	1733	2238	50
500	20	16	715	650	350	2090.5	1733	2238	50
600	24	10	780	725	390	2390	2000	2605	50
600	24	16	840	770	390	2420	2000	2605	50

Válvula de gaveta resiliente OS&Y série 14 com extremidade flangeada

Z41X-01 Pressão nominal PN 25/40

Dimensões		Classificação de pressão	Tamanho (mm)
Dimensões		Classificação de pressão	OD	OK	L	H	H1	H2	Od
DN	inch	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	150	441	358.5	420.5	22
50	2	40	165	125	150	441	358.5	420.5	22
65	2.5	25	185	145	170	452	359.5	429.5	22
65	2.5	40	185	145	170	452	359.5	429.5	22
80	3	25	200	160	180	478	378	462	22
80	3	40	200	160	180	478	378	462	22
100	4	25	235	190	190	567	449.5	553	24
100	4	40	235	190	190	567	449.5	553	24
125	5	25	270	220	200	684.5	549.5	677	28
125	5	40	270	220	200	684.5	549.5	677	28
150	6	25	300	250	210	741.5	591.5	747	28
150	6	40	300	250	210	741.5	591.5	747	28
200	8	25	360	310	230	915.5	735.5	938	32
200	8	40	375	320	230	923	735.5	938	32
250	10	25	425	370	250	1113	900.5	1161	36
250	10	40	450	385	250	1125.5	900.5	1161	36
300	12	25	485	430	270	1288	1045.5	1353	40
300	12	40	515	450	270	1303	1045.5	1353	40

Válvula de gaveta resiliente OS&Y série 03 com extremidade flangeada

Z41X-02 Pressão nominal PN 10/16

Dimensões		Classificação de pressão	Tamanho (mm)
Dimensões		Classificação de pressão	OD	OK	L	H	H1	H	Od
DN	polegada	PN	OD	OK	L	H	H1	H	Od
50	2	10/16	165	125	178	441	358.5	420.5	22
65	2.5	10/16	185	145	190	452	359.5	429.5	22
80	3	10/16	200	160	203	478	378	462	22
100	4	10/16	220	180	229	559.5	449.5	553	24
125	5	10/16	250	210	254	674.5	549.5	677	28
150	6	10/16	285	240	267	734	591.5	747	28
200	8	10	340	295	292	905.5	735.5	938	32
200	8	16	340	295	292	905.5	735.5	938	32
250	10	10	400	350	330	1100.5	900.5	1161	36
250	10	16	400	355	330	1100.5	900.5	1161	36
300	12	10	455	400	356	1273	1045.5	1353	40
300	12	16	455	410	356	1273	1045.5	1353	40
350	14	10	505	460	381	1484.5	1232	1585	40
350	14	16	520	470	381	1492	1232	1585	40
400	16	10	565	515	406	1684.5	1402	1805	44
400	16	16	580	525	406	1692	1402	1805	44
450	18	10	615	565	432	1868.5	1561	2065	50
450	18	16	640	585	432	1881	1561	2065	50
500	20	10	670	620	457	2068	1733	2238	50
500	20	16	715	650	457	2090.5	1733	2238	50
600	24	10	780	725	508	2390	2000	2605	50
600	24	16	840	770	508	2420	2000	2605	50

Válvula de gaveta resiliente OS&Y série 03 com extremidade flangeada

Z41X-02 Pressão nominal PN 25/40

Dimensões		Classificação de pressão	Tamanho (mm)
Dimensões		Classificação de pressão	OD	OK	L	H	H1	H2	Od
DN	polegada	PN	OD	OK	L	H	H1	H2	Od
50	2	25	165	125	178	441	358.5	420.5	22
50	2	40	165	125	178	441	358.5	420.5	22
65	2.5	25	185	145	190	452	359.5	429.5	22
65	2.5	40	185	145	190	452	359.5	429.5	22
80	3	25	200	160	203	478	378	462	22
80	3	40	200	160	203	478	378	462	22
100	4	25	235	190	229	567	449.5	553	24
100	4	40	235	190	229	567	449.5	553	24
125	5	25	270	220	254	684.5	549.5	677	28
125	5	40	270	220	254	684.5	549.5	677	28
150	6	25	300	250	267	741.5	591.5	747	28
150	6	40	300	250	267	741.5	591.5	747	28
200	8	25	360	310	292	915.5	735.5	938	32
200	8	40	375	320	292	923	735.5	938	32
250	10	25	425	370	330	1113	900.5	1161	36
250	10	40	450	385	330	1125.5	900.5	1161	36
300	12	25	485	430	356	1288	1045.5	1353	40
300	12	40	515	450	356	1303	1045.5	1353	40

Válvula de gaveta OS&Y de cunha resiliente AWWA C515 com extremidade flangeada

Z41X-03 Classe de pressão nominal 150/Classe 300

Dimensões		Classificação de pressão	Tamanho (mm)
Dimensões		Classificação de pressão	OD	OK	L	H	H1	H2	Od
DN	polegada	Classe	OD	OK	L	H	H1	H2	Od
50	2	150	152	120.7	178	434.5	358.5	420.5	22
50	2	300	165	127	178	441	358.5	420.5	22
65	2.5	150	178	139.7	190	448.5	359.5	429.5	22
65	2.5	300	190	149.4	190	454.5	359.5	429.5	22
80	3	150	191	152.4	203	473.5	378	462	22
80	3	300	210	168	203	483	378	462	22
100	4	150	229	190.5	229	564	449.5	553	24
100	4	300	254	200	229	576.5	449.5	553	24
125	5	150	254	216	254	676.5	549.5	677	28
125	5	300	280	235	254	689.5	549.5	677	28
150	6	150	279	241.3	267	731	591.5	747	28
150	6	300	318	269.7	267	750.5	591.5	747	28
200	8	150	343	298.5	292	907	735.5	938	32
200	8	300	381	330.2	292	926	735.5	938	32
250	10	150	406	362	330	1103.5	900.5	1161	36
250	10	300	445	387.4	330	1123	900.5	1161	36
300	12	150	483	431.8	356	1287	1045.5	1353	40
300	12	300	520	450.9	356	1305.5	1045.5	1353	40

A empresa LEDE fabrica válvulas industriais e conexões para sistemas de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras da China de válvulas de gaveta resiliente OS&Y, OS&Y significa que é uma válvula de parafuso e jugo externo, fornece produtos de junção de tubos e controle de fluxo do de água. Projetada com equipamentos de automação completos e experiência em fabricação, a empresa LEDE fornece válvulas de gaveta resiliente de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e fornecimento de água com base nas necessidades do cliente.
