Fonte de alimentação para tubo laser CO2
País de origem: China
Padrão do produto: Q/EFR/J 1.1-2012
Categoria: Dispositivo eletrônico, produtos mecânicos e eletrônicos
Aplicação: A fonte de alimentação CO2 da EFR, pode ser utilizado em conjunto com os tubos laser CO2. Com diferentes tipos e modelos disponíveis, este acessório de equipamento a laser pode ser combinado com tubos com diferentes níveis de energia.
Esta confiável e segura fonte de alimentação para laser pode ser conectada diretamente à máquina de corte a laser, máquina de gravação a laser, e outros equipamentos a laser para atingir sua precisão de corte e gravação em plástico acrílico, tecido, placas de borracha e produtos de couro.
Parâmetros da fonte de alimentação para tubo laser CO2
| Item | | | | |
| Entrada | Voltagem de entrada | AC90-250V | ||
| Frequência AC | 47---440Hz | |||
| Potência de entrada máxima | 500W | 700W | 900W | |
| Corrente máxima de entrada (Quando a entrada é de 90V) | 6A | 8A | 10A | |
| Saída | Voltagem de saída máxima | 40KV | 45KV | 55KV |
| Corrente de saída máxima | 28mA | 32mA | 38mA | |
| Eficiência | ≥90% (Carga completa ) | |||
| MTBF(tempo médio entre falhas) | ≥10000 horas | |||
| velocidade de resposta | ≤1mS(o tempo do sinal é dado a corrente de saída que atinge 90% da corrente definida ) | |||
| Tensão suportável | Entrada-saída, entrada-carcaça: AC1500V 10mA 60s | |||
| Ambiente de trabalho | Temperatura(-10~40)℃, umidade relativa : ≤90% | |||
| Arrefecimento | Arrefecimento a ar forçado | |||
| Cabo de rede | Comprimento (M) | 1.5M/3M | 1.5M/3M | 1.5M/3M |
| Dimensão | C*L*A(mm) | 235*144*104 | 278*144*104 | 330*144*104 |
| Peso | Peso líquido (KG) | 2.15kg | 2.45kg | 3.2kg |
| Cor | Cinza prateado | |||

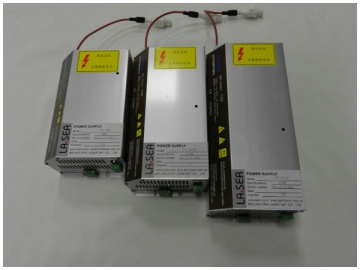

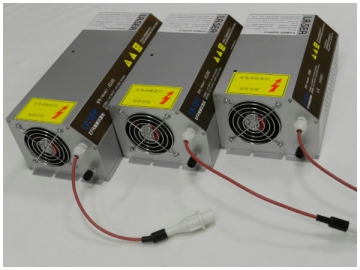

Mostruário de produtos
Característica
Excelente compatibilidade: Caracterizado por sua alta eficiência, frequência e velocidade, a fonte de alimentação para tubo laser CO2 série S-N é uma fonte de alimentação compatível para os dispositivos a laser CO2. Com uma grande compatibilidade, pode facilmente e ser ligado diretamente aos dispositivos a laser sem problemas.
Alta eficiência: O equipamento de fonte de alimentação a laser, é de alta potência e de transferência eficiente, facilitando ao ligar o tubo laser CO2, permitindo que funcione corretamente, garantindo uma vida útil maior.
Interface de dupla utilização: A fonte de alimentação para tubo laser CO2 está equipado com uma interface de duplo uso, que pode ser usado circuito fechado, ou para testar o funcionamento real do tubo a laser.
Proteção de circuito aberto: A fonte de alimentação para tubo laser para máquinas de processamento óptico CO2 pode obter proteção de circuito aberto. Caso o compartimento dispõe de uma conexão segura com o solo, a fonte de alimentação para tubo laser pode funcionar em um circuito aberto por um curto período de tempo. Essa proteção ajuda a prolongar a vida útil da fonte de alimentação para tubo laser.
Especificação
| Nome | Modelo | Dimensão(C×L×A) (mm) | Compatível com tubo laser CO2 | Garantia |
| Fonte de alimentação para tubo laser CO2 | PS-N80 | 250×139 ×107 | 1200CL, F2, ZN1250, CL1600, ZX1450 | 12 meses |
| PS-N100 | 285×139 ×107 | F4, ZN1450, ZX1450 | 12 meses | |
| PS-N130-150 | 352×139 ×107 | F6, F8, F10, ZN1650, ZN1850, ZX1650, ZX1850 | 12 meses |
Propriedades
Graças a corrente zero, interruptor para a corrente de repouso, a fonte de alimentação para tubo laser CO2 possui uma alta eficiência, curto tempo de resposta e fácil controle de interface. Responde aos sinais enviados pelo TTL.
Esta fonte de alimentação para tubo laser também é equipado com um interruptor de proteção, o que pode efetivamente detectar anormalidades da água e da ventilação. Pode receber sinais analógicos de 0-5V e sinal para regular a potência do laser PWM.
Teste de vida útil: Cada fonte de alimentação para tubo laser fica obrigatoriamente funcionando por 10 horas em carga total sob uma temperatura de 65ºC. Também são submetidos a testes de liga/desliga de 7 em 7 segundos durante 300 vezes.
Tamanho da embalagem
| Tipo de fonte dealimentação | Quantidade | Peso líquido do produto(Kg) | Capacidade da embalagem | Dimensão da embalagem(C×L×A) | Peso bruto do produto(Kg) |
| 60/80W | 1 | 2.12kg | 1 conjunto pequeno | 34.5×15×12 | 2.6kg |
| 1 | 2.12kg | 1 conjunto grande | 32×20×20 | 2.9kg | |
| 2 | 4.24kg | 2 conjuntos | 40×40×19 | 5.0kg | |
| 4 | 8.48kg | 4 conjuntos | 40×40×31 | 9.8kg | |
| 100W | 1 | 2.45kg | 1 conjunto pequeno | 34.5×15×12 | 2.95kg |
| 1 | 2.45kg | 1 conjunto grande | 32×20×20 | 3.3kg | |
| 2 | 4.9kg | 2 conjuntos | 40×40×19 | 5.75kg | |
| 4 | 9.8kg | 4 conjuntos | 40×40×31 | 11.2kg | |
| 130/150W | 1 | 3.2kg | 1 conjunto pequeno | 41×15×12 | 3.5kg |
| 1 | 3.2kg | 1 conjunto grande | 39.5×20×20 | 3.9kg | |
| 2 | 6.35kg | 2 conjuntos | 47×40×19 | 7.85kg | |
| 4 | 12.5kg | 4 conjuntos | 47×40×32 | 14.5kg | |
| 60W Preto | 1 | ||||
| 2 | 2 conjuntos | 34.5×15×12 | |||
| 4 | 4 conjuntos | 40×40×19 | |||
| 6 | 6 conjuntos | 47×40×32 | |||
| 80W Preto | 1 | 3kg | |||
| 2 | 6kg | 2 conjuntos | 40×40×19 | 7.2kg | |
| 4 | 12kg | 4 conjuntos | 47×40×32 | 13.3kg | |
| 130/150W Preto | 1 | 4.6kg | 1 conjunto grande | 47×39×19 | 5.35kg |
| 2 | 9.2kg | 2 conjuntos | 47×40×32 | 10.5kg | |
| 4 | 18.4kg | 4 conjuntos | 47×40×32 | 19.89kg |
Nota
1. Erro de dimensão da embalagem: ±1cm
2. Erro do peso instável: ±1 kg
