Cabo Ethernet Cat 6 (a granel)
Solicite uma cotação
Cabos de Rede a granel,Cabos Ethernet de Alta Velocidade, Cabo Cat 6
Construção
- 1. Revestimento;
- 2. Condutor de cobre;
- 3. Isolante;
- 4. Armadura trançada;
- 5. Cordão
Características
- Temperatura Nominal: 70℃
- Norma de Referência: YD/T1019-2013&EIA/TIA 168B.2&ISO/IEC 11801
- Condutor: Cobre sólido de alta qualidade livre de oxigénio
- Camada isolante de polietileno colorido de alta densidade cumpre com as exigências da certificação RoHS
- Cordão
- Revestimento ecológico retardante de chama em LSZH (Baixo Fumo e Zero
- Halogênio) de alta qualidade que cumpre com as exigências da certificação RoHS

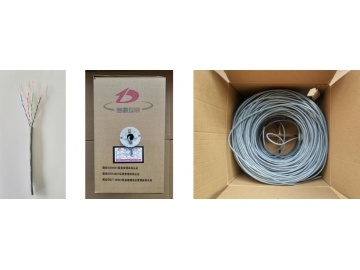

- Embalagem: Caixa de cartão (305m/cartão, tamanho da caixa: 36CM x35.5CM x 21.5CM)
Estrutura do Cabo e Dimensões
| Condutor | Pares | 4 |
| Tipo do Condutor | Cobre sólido livre de oxigénio | |
| Diâmetro do Condutor (mm) | 0.57±0.01(23AWG) | |
| Isolante | Material | HDPE (Polietileno de Alta Densidade) |
| Diâmetro do Isolante (mm) | 1.03±0.02 | |
| Cor | Branco/Preto – Preto | |
| Branco/Laranja – Laranja | ||
| Branco/Verde – Verde | ||
| Branco/Castanho – Castanho | ||
| Revestimento | Material | PVC (Policloreto de Vinila) ou PE (Polietileno) |
| Cor | Cinzento/Branco/Azul/Amarelo, ou personalizado pelo cliente. | |
| Diâmetro Total (mm) | 5.1±0.3 |
Especificações Físicas
| Temperatura de Funcionamento | -20℃~ 70℃ |
| Temperatura Nominal | 70℃ |
| Carga de Tração Máxima | 110N |
| Raio Mínimo de Curvatura | 8*OD |
| Classificação do Retardante de Chama | PVC (CMR) |
Utilização
- 100 Base-T4
- 100 Base-TX
- 100VG-AnyLAN
- 1000 Base-T
- 1000 Base-TX
- 155Mbps ATM
- 622Mbps ATM
Especificações Elétricas
| Resistência Máxima do Condutor DC (Corrente Contínua) @ 20℃ | Ω/100m | ≤9.50 |
| Desequilíbrio de Resistência DC (Corrente Contínua) entre Pares @ 20℃ | % | ≤2 |
| Resistência Mínima do Isolante @ 20℃ DC100V~500V | MΩ.KM | ≥5000 |
| Rigidez Dielétrica, DC (Corrente Contínua), 2s | KV | 2.5 |
| Diferença de Atraso entre Pares | ns/100m | ≤45 |
| Frequência | Zc | Atenuação (20℃) | RL | NEXT | PS NEXT | ELFEXT | PS ELFEXT | Atraso de Fase | Diferença de Atraso |
| MHz | Ω | dB/100m | dB | dB | dB | dB/100m | dB/100m | ns/100m | ns/100m |
| 4 | 100±15 | 3.8 | 23 | 66.3 | 63.3 | 56 | 53 | 552 | 45 |
| 8 | 100±15 | 5.3 | 24.5 | 61.8 | 58.8 | 49.9 | 46.9 | 547 | 45 |
| 10 | 100±15 | 6 | 25 | 60.3 | 57.3 | 48 | 45 | 545 | 45 |
| 16 | 100±15 | 7.6 | 25 | 57.2 | 54.2 | 43.9 | 40.9 | 543 | 45 |
| 20 | 100±15 | 8.5 | 25 | 55.8 | 52.8 | 42 | 39 | 542 | 45 |
| 25 | 100±15 | 9.5 | 24.3 | 54.3 | 51.3 | 40 | 37 | 541 | 45 |
| 31.25 | 100±15 | 10.7 | 23.6 | 52.9 | 49.9 | 38.1 | 35.1 | 540 | 45 |
| 62.5 | 100±15 | 15.4 | 21.5 | 48.4 | 45.4 | 32.1 | 29.1 | 539 | 45 |
| 100 | 100±15 | 19.8 | 20.1 | 45.3 | 42.3 | 28 | 25 | 538 | 45 |
| 200 | 100±15 | 29 | 18 | 40.8 | 37.8 | 22 | 19 | 537 | 45 |
| 250 | 100±15 | 32.8 | 17.3 | 39.3 | 36.3 | 20 | 17 | 536 | 45 |
