Cabo Ethernet Cat 5 (a granel)
Solicite uma cotação
Cabos de Rede a granel,Cabos Ethernet de Alta Velocidade, Cabo Cat 5
Construção
- 1. Revestimento externo;
- 2. Condutor de cobre;
- 3. Isolante;
- 4. Cordão;
Características
- Temperatura Nominal: 70℃
- Norma de Referência: YD/T1019-2013&EIA/TIA 568B.2 & ISO/IEC 11801
- Condutor: Cobre de alta qualidade livre de oxigénio
- Camada isolante de polietileno colorido de alta densidade cumpre com as exigências da certificação RoHS
- Cordão
- Revestimento ecológico retardante de chama em LSZH (Baixo Fumo e Zero
- Halogênio) de alta qualidade que cumpre com as exigências da certificação RoHS.

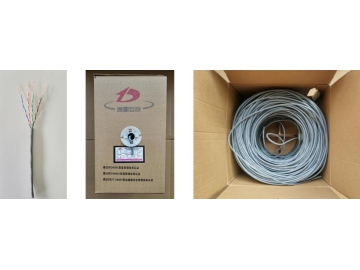

- Embalagem: Caixa de cartão (305m/cartão, tamanho da caixa: 36CM x35.5CM x 21.5CM)
Estrutura do Cabo e Dimensões
| Condutor | Pares | 4 |
| Tipo do Condutor | Cobre sólido livre de oxigénio | |
| Diâmetro do Condutor (mm) | 0.50±0.01(24AWG) | |
| Isolante | Material | HDPE (Polietileno de Alta Densidade) |
| Diâmetro do Isolante (mm) | 0.9±0.02 | |
| Cor | Branco/Preto – Preto | |
| Branco/Laranja – Laranja | ||
| Branco/Verde – Verde | ||
| Branco/Castanho – Castanho | ||
| Revestimento | Material | PVC (Policloreto de Vinila) ou PE (Polietileno) |
| Cor | Cinzento/Branco/Azul/Amarelo, ou personalizado pelo cliente | |
| Diâmetro Total (mm) | 5.1±0.3 |
Especificações Físicas
| Temperatura de Funcionamento | -20℃~ 70℃ |
| Temperatura Nominal | 70℃ |
| Carga de Tração Máxima | 110N |
| Raio Mínimo de Curvatura | 8xOD |
| Classificação do Retardante de Chama | PVC (CMR) |
Utilização
- 100 Base-T4
- 100 Base-TX
- 100VG-AnyLAN
- 155Mbps ATM
- 622Mbps ATM
Especificações Elétricas
| Resistência Máxima do Condutor DC (Corrente Contínua) @ 20℃ | Ω/100m | ≤9.50 |
| Desequilíbrio de Resistência DC (Corrente Contínua) entre Pares @ 20℃ | % | ≤2 |
| Resistência Mínima do Isolante @ 20℃ DC100V~500V | MΩ.KM | ≥5000 |
| Capacidade Máxima de Serviço @0.8kHz or 1kHz | nF/100m | ≤5.6 |
| Diferença de Atraso entre Pares | ns/100m | ≤45 |
| Frequência | Zc | Atenuação (20℃) | RL | NEXT | ELFEXT | PS ELFEXT | Atraso de Fase | Diferença de Atraso |
| MHz | Ω | dB/100m | dB | dB | dB/100m | dB/100m | ns/100m | ns/100m |
| 4 | 100±15 | 4.1 | 18.8 | 53.3 | 53.3 | 49.0 | 552 | 45 |
| 8 | 100±15 | 5.8 | 19.7 | 48.8 | 48.8 | 42.9 | 547 | 45 |
| 10 | 100±15 | 6.5 | 20.0 | 47.3 | 47.3 | 41.0 | 545 | 45 |
| 16 | 100±15 | 8.2 | 20.0 | 44.2 | 44.2 | 36.9 | 543 | 45 |
| 20 | 100±15 | 9.3 | 20.0 | 42.8 | 42.8 | 35.0 | 542 | 45 |
| 25 | 100±15 | 10.4 | 19.3 | 41.3 | 41.3 | 33.0 | 541 | 45 |
| 31.25 | 100±15 | 11.7 | 18.6 | 39.9 | 39.9 | 31.1 | 540 | 45 |
| 62.5 | 100±15 | 17 | 16.5 | 35.4 | 35.4 | 25.1 | 539 | 45 |
| 100 | 100±15 | 22 | 15.1 | 32.3 | 32.3 | 21.0 | 538 | 45 |
