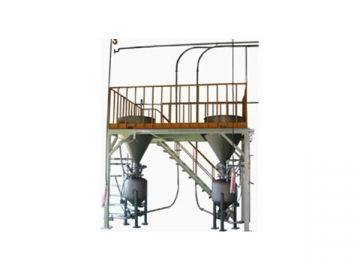

O sistema de transporte pneumático de fase densa da CONLY utiliza um fornecimento de ar comprimido a partir de um compressor de ar para transportar os materiais em pó ou partículas para dentro do sistema de tubos. O nosso equipamento para transporte por tubagem tem sido amplamente aplicado em empresas de todas as dimensões, em indústrias como a dos plásticos, dos materiais de construção, químicos etc.

Vantagens
1.Estamáquina de transporte pneumático de alta pressão apresenta uma excecional distância de transporte que excede os 1000m.
2. Pode ser realizado o transporte ponto-multipontos.
3. O nosso sistema de transporte de partículas adota encaixes para as tubagens com um diâmetro de 50-120mm, o que resulta numa fácil instalação.
4. Um baixo consumo de ar é assegurado, e a proporção de material e ar chega aos 30-100.
5. A velocidade de transporte é de 6-12m/s. A tubagem é durável e os materiais ficam protegidos de danos.
6. A reduzida descarga de ar é responsável pela limpeza fácil e pela proteção ambiental.
7. Este sistema de transporte pneumático apresenta um mecanismo minimizado, o que proporciona uma baixa carga de manutenção.

Componentes principais
1. Bomba do Silo
Esta secção é composta pelo vaso de pressão, pela válvula de alimentação, pela válvula de descarga, válvula de entrada de ar, válvula de saída de ar e válvula fluidificante. O vaso de pressão é desenhado para 8Kg de pressão. Os materiais são alimentados para dentro do silo e transportados através do ar comprimido.

2.Chave de nível vibratória
Este dispositivo é usado para testar o nível do material dentro do silo. Oferecemos vários tipos de indicadores de nível, com vários princípios de funcionamento. O nosso sistema de transporte pneumático de fase densa vem equipado com uma chave de nível vibratória que é composta pelo circuito integrado com micro-faixa, pelo ressoador piezoelétrico e pela chave vibratória de metal.

Quando o sistema está ligado e o material não toca na chave vibratória, o circuito eletrónico e o ressoador piezoelétrico geram vibrações a uma determinada frequência, levando à vibração da chave vibratória. Como resultado, o relé instalado na chave de nível vibratória é puxado para dentro para enviar um sinal de não contacto.

Quando o materiais entra em contacto com o sensor de nível do fluido, a vibração pára devido à resistência do material. O relé é libertado e o sinal de contacto (total) é enviado para fora.

3. Interruptor de pressão
O interruptor de pressão é usado para detetar a pressão da bomba do silo e controla as relacionadas válvulas.

4. Colector de pó
Adicionámos um filtro de tecido tipo pulse jet a este sistema de transporte pneumático de fase densa para conseguir 99% de colecta do pó e para estar à altura das normas de proteção ambiental. Para requisitos ambientais superiores, o nosso sistema de transporte pneumático é compatível com sistemas de limpeza multi-níveis, ou pode colocar um colector de pó no exterior.

O dispositivo de fornecimento de ar consiste no compressor de ar, no sistema de limpeza e tanque de ar. O compressor de ar tipo parafuso é geralmente empregue, para uma elevada eficiência. O sistema de limpeza está de acordo com requisitos exigentes de limpeza do ar fornecido, usando o método de congelamento para remover a água contida no ar comprimido. O tanque de ar mantém a pressão do ar comprimido, para uma eficiência superior.
