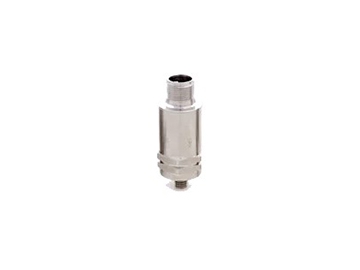

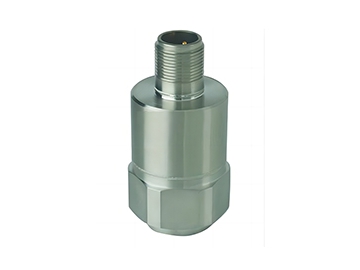

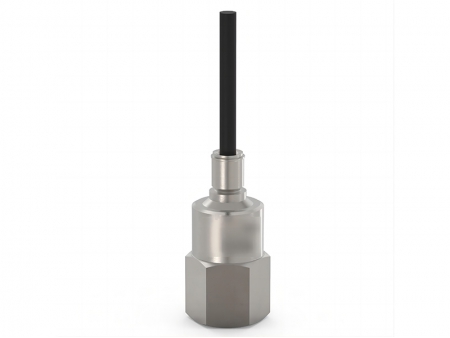

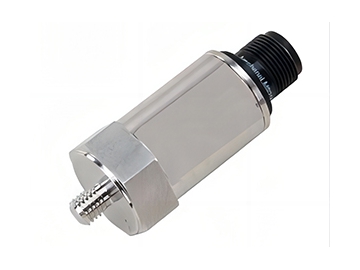

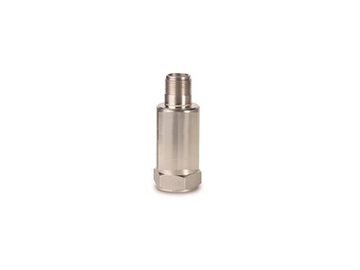

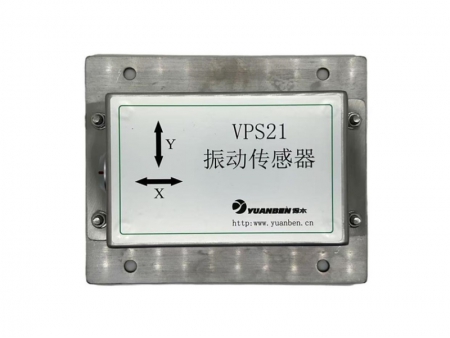

Sensor de vibração triaxial VPS

Sensor de vibração triaxial VPS
Sensor de vibração triaxial VPS
Sensor de vibração triaxial VPS
Sensor de vibração triaxial VPS
Sensor de vibração triaxial VPS
Solicite uma cotação

Os acelerômetros tri-axiais consistem em três elementos de detecção dentro de um único invólucro. O sensor de vibração VPS detecta três eixos mutuamente perpendiculares em um único local de montagem.

Os defensores dos sensores multiaxiais citam a maior velocidade de coleta de dados, as leituras inerentemente consistentes e a redução da fiação para instalações permanentes. Os sensores tri-axiais são úteis para monitorar máquinas com acesso limitado às áreas de montagem. Eles fornecem dados dinâmicos completos em uma ampla faixa de frequência nas direções horizontal, vertical e axial a partir de um único local de montagem. O sensor é selado com epóxi e vem com cabeamento integral robusto que proporciona uma conexão segura e saída de dados confiável.

Características
  • Capaz de medir simultaneamente a vibração em três eixos (X/Y/Z), abrangendo uma ampla faixa de medição de frequências de vibração
  • Proteção contra fiação reversa
  • Pode ser montado diretamente na superfície da máquina, permitindo fácil operação e manutenção
  • Fabricado em uma instalação aprovada pela ISO 9001
  • Proteção ESD, forte capacidade anti-interferência
Parâmetros técnicos
Modelo VPS-1120 VPS-3120
Sensibilidade, ±5%, 25℃  500 mV/g 100 mV/g
Faixa de aceleração VDC>22 V  10 g pico  50 g pico
Não linearidade de amplitude 1% 1%
Resposta de frequência ±5% 0.7-5,000 Hz 0.7-5,000 Hz
±10% 0.5-9,000 Hz 2-2,000 Hz
±3 dB 0.2-10,000 Hz 0.2-10,000 Hz
Frequência de ressonância 30 kHz 30 kHz
Sensibilidade transversal máxima 5% do axial  5% do axial
Resposta de temperatura -50℃ -10% 10%
25℃ 0% 0%
80℃ 3% 3%
120℃ 10% -7%
Requisitos de energia
Fonte de voltagem 18-30 VDC 18-30 VDC
Diodo regular de corrente 2-10 mA 2-10 mA
Ruído elétrico, Equiv. g
Banda larga 2.5 Hz to 25 kHz  250μg 150μg
Espectral  10 Hz 2.5μg/V Hz 20μg/VHz
100 Hz 1.5μg/VHz 2μg/VHz
1,000 Hz 1.5μg/VHz 0.6μg/VHz
Impedância de saída máxima 100Ω 100Ω
Tensão de saída de polarização 12 VDC 12 VDC
Aterramento  caixa isolada, blindada internamente caixa isolada, blindada internamente
Faixa de temperatura -50°to 120℃ -50°to 120℃
Limite de vibração 500 g pico  500 g pico
Limite de choque 5,000 g pico  5,000 g pico
Sensibilidade eletromagnética máxima equivalente  70 μg/gauss 100 μg/gauss
Vedação  hermética  epóxi
Sensibilidade à deformação da base máxima 0.0002 g/μstrain 0.0005 g/μstrain
Material da caixa aço inoxidável 316L  alumínio com revestimento rígido
Montagem  furo roscado 1/4-28 UNF  parafuso de cabeça cilíndrica 1/4-28
Conector de saída 2 pinos, estilo MIL-C-5015 4 pinos, Bendix PC02A-8-4P
Conector de aclopamento - R9W
Cabo recomendado J10/J9T2A J9T4
