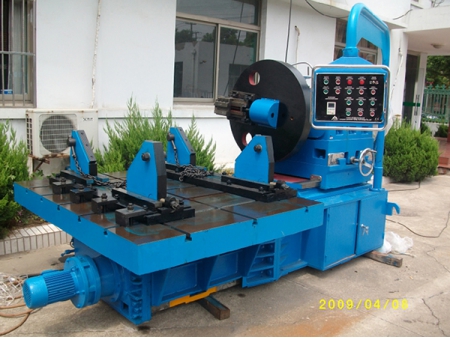

Modelo: FPEBM-16Aa/FPEBM-24Aa/32Aa

• Diâmetro do tubo aplicável: DN50-500(φ60-508)/ DN100-600 (φ114-610)/DN150-800 (φ159-813)mm
• Diâmetro de acessórios de tubo aplicável: φ100-460/φ219-508/φ159-750mm ou personalizável
• Espessura da parede aplicável: 4~90mm / 6~180mm / 6-180mm
• Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogênico, etc.
• Forma de bisel: U, X, V e duplo V
• Alimentação de ferramenta de corte: alimentação diferencial de direção radial automática ou alimentação de corte acionada pelo motor em direcção axial semi automático
• Direcção de retração de ferramenta de corte: retração de motor de condução com direção radial automática ou retração de motor de condução de direção axial semi-automático
• Conduzido pelo: motor

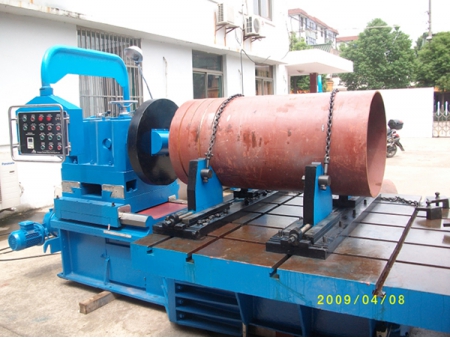

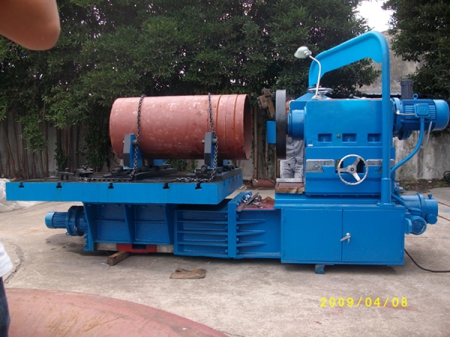

• Sistema de fixação: peça de trabalho é fixada pelas cadeias
• Sistema de suporte: parafuso de elevação
• Revolução do eixo principal : 6 níveis de velocidade (23-184rpm)
• Deslocamento axial 80mm (eixo principal), 100mm (cabeça da máquina)/150mm (eixo principal), 300mm (cabeça da máquina);
• Deslocamento transversal: ±50mm/±100mm
• Sistema de controlo: Alavanca de mudança e controlo manual
• Angulo de inclinação do repouso da ferramenta: 0°~35°, ou ajustável pelo controlo de conversão de frequência.

• Potência do motor e velocidade: 7.5kw / 960 rpm
• Velocidade da cabeça do cortador : 33-167 rpm (4 níveis de velocidade)
• Diâmetro de tubo para processamento: 159-813mm, espessura da parede: δ10-150mm
• Angulo de inclinação do repouso da ferramenta: 0°-35°
• Velocidade da alimentação diferencial automática: 0 - 0.17mm/r
• Velocidade de movimento axial controlado pala frequência variável: 50-400mm/r distância do movimento axial:300mm
• Tamanho da plataforma de trabalho de fixação:1500×1200×1500mm
• Tipo de biselamento: Bisel composto, U, X, V e duplo V
• Diâmetro da cabeça de cortador: 850mm
• Altura central da máquina: 1100mm

Aplicações
Essa máquina de biselamento de acessórios e tubos é usada para processamento de tubos ou acessórios de tubos com diâmetro entre 60 e 813mm, espessura da parede entre 4mm e 180mm, incluindo tubo de aço sem custura, cotovelos de tubo e tes para tubos. Ela suporta corte de bisel em forma de V ou U.

• A máquina de biselamento de acessórios e tubos de alta velocidade fornece uma velocidade de biselamento não superior a 5Min / bisel (DN200 SCH40).
• Antes de corte a bisel, o tubo ou acessórios de tubo devem ser cortados mediante o uso de outros equipamentos tais como serra de fita.
• O equipamente fornce qualidade de corte a bisel muito boa.
• Ele é designado com suporte de rolamento com altura ajustável para suportar as peças de trabalho longas, e o suporte pode certificar que os tubos com diâmetros variáveis são concêntricos para facilitar o corte a bisel. A altura do suporte de apoio pode ser ajustada manualmente.
• A máquina de biselamento e corte de acessórios e tubos é segura e conveniente para uso. Ela reune as vantagens de várias máquinas para bisel de tubo,e pode ser fabricada de acordo com as demandas dos clientes.
