Guincho de cabo de arame de uma viga

	Unidade de medida	3.2t-M5(2m)					5t-M5-M5(2m)					10t-M5-M5(2m)
	m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Altura de elevação/ içamento	m/min	0.8/5					0.9/5.5					0.8/5
Velocidade de elevação/ içamento	m/min	Frequência variável: 0-20
Potência do motor de elevação	kw	0.45/3.2					0.9/6					1.5/9.5
Potência do motor de movimento	kw	0.37（50Hz）/0.64（87Hz）					0.37（50Hz）/0.64（87Hz）					0.55（50Hz）/0.96（87Hz）
Peso	kg	290	296	317	338	358	380	388	417	446	475	690	708	755	802	849
Escala do flange do feixe L	mm	L max=500					L max=600					L max=600
Tamanho de Viga H	mm	240					254					328
Tamanho máximo do gancho C	mm	C min=550（While L≤250mm)					C min=600（While L≤250mm)					C min=780（While L≤300mm）
Comprimento total D	mm	1064					1064					1204
Altura total (sem incluir o gancho) F	mm	430					534					641

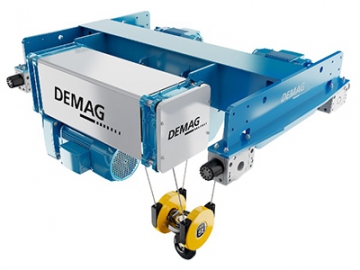

Guindaste/grua de cabo de aço de 5 toneladas DEMAG

Capacidade de elevação: 5ton
Altura de elevação: 6-12m
Velocidade de deslocamento do carrinho: 0-20m/min
Alimentação: 380V, 3P, 50hz

Guindaste/grua de cabo de aço bi ferroviário (bidirecional)

Guincho de cabo de aço de 10 toneladas bi ferroviário (bidirecional)

		Gancho simples	3.2t-M5（2m）-4/1 corda de arame					5t-M5（2m）-4/1 corda de arame					10t-M5（2m）-4/1 corda de arame					10t-M5（2m）-4/2 corda de arame
		Gancho duplo	----					----					10/3.2t					10/3.2t
Altura de elevação/ içamento H		m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Velocidade de elevação (potência do motor de elevação), velocidade dupla e frequência variável que são opcionais		m/min	0.7/4 （2.5kw）					0.9/5.7 （4.9kw）					0.6/4 （7.6kw）					----
			0.8/5 （3.2kw）					1.1/7.1 （6kw）					0.8/5 （9.5kw）					1.2/7 （12.5kw）
			1/6.3 （4kw）					1.4/8.9 （7.6kw）					1/6.3 （12.5kw）					1.4/8.9 （16kw）
Velocidade de movimento / potência do motor de movimento		kw	0-20m/min 1x0.3kw					0-20m/min 1x0.45kw					0-20m/min 2x0.45kw					0-20m/min 2x0.45kw
Pressão máxima das rodas/ pista aplicável		KN/mm	～13KN / 30x40mm					～19KN / 30x40mm					～34KN / 30x50mm					～34KN / 30x50mm
Calibre/Bitola padrão L		mm	1400		1800		2000	1400		1800		2000	1500		2000		2200	1500			2000
Comprimento mínimo permitido da via A		mm	900	1000	1600	1800	2000	900	1000	1600	1800	2000	1100	1300	1600	2000	2200	1100	1300	1500	1700	1900
Padrão da banda de rodagem A (gancho simples/duplo gancho)		mm	800					1000					1200/1700					1200/1700
Distância central horizontal entre dois ganchos S		mm	----					----					536					531
Tamanho do feixe H (gancho simples/duplo gancho)		mm	452					502					588/638					621（664）/671（714）
Tamanho máximo do gancho C		mm	300					300					360					360
Peso em Calibre/bitola padrão	Gancho simples	kg	748	755	783	810	828	822	830	860	890	910	1133	1150	1192	1216	1280	1250	1265	1310	1340	1410
	Gancho duplo		----					----					1430	1450	1520	1570	1650	1550	1565	1640	1695	1780

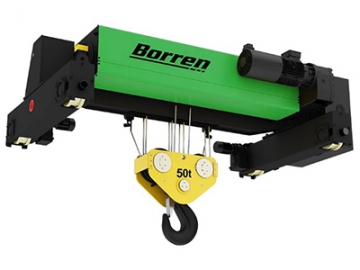

Guindaste/grua de cabo de aço para 12,5-50 toneladas bi ferroviário (bidirecional)

		Gancho simples	12.5t-M5（2m）-4/1 corda de arame					12.5t-M5（2m）-4/2 corda de arame					16t-M5（2m）-4/1 corda de arame					20t-M5（2m）-4/1 corda de arame					25t-M5（2m）-6/1 corda de arame
		Gancho duplo	12.5/3.2t					12.5/3.2t					16/3.2t					20/5t					25/5t
Altura de elevação/ içamento H		m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Velocidade de elevação (potência do motor de elevação), velocidade dupla e frequência variável que são opcionais		m/min	0.7/4 （12.5kw）					----					0.7/4 （12.5kw）					----					0.47/2.7 （12.5kw）
			0.8/5 （16kw）					1.8/7.1 （20kw）					0.7/4 （16kw）					0.5/3.4 （16kw）					0.47/2.7 （16kw）
			----					----					1.2/4.9 （20kw）					1/4 （20kw）					0.8/3.3 （20kw）
Velocidade de movimento / potência do motor de movimento		kw	0-20m/min 2x0.65kw					0-20m/min 2x0.65kw					0-20m/min 2x0.65kw					0-20m/min 2x0.65kw					0-20m/min 2x1.1kw
Pressão máxima das rodas/ pista aplicável		KN/mm	～44KN / 30x50mm					～44KN / 30x50mm					～55KN / 30x50mm					～68KN / 30x50mm					～80KN / 40x50mm
Calibre/Bitola padrão L		mm	1500			2100		1500			2100		1500		2100		2400	1500		2100		2400	1500	2400	2700	3400	4000
Largura mínima permitida da via A		mm	1000	1200	1500	2000	2100	1100	1300	1500	1700	1900	1200	1500	1900	2100	2400	1100	1400	1800	2100	2400	1400	2100	2700	3200	3800
Padrão da banda de rodagem A (gancho simples/duplo gancho)		mm	1400/1800					1400/1800					1400/1800					1400/1800					1600/2200
Distância central horizontal entre dois ganchos S		mm	598					600					598					600					698
Tamanho do feixe H (gancho simples/duplo gancho)		mm	746(703)/796(753)					721/771					746(703)/796(753)					721/771					881(926)			981(1026)
Tamanho máximo do gancho C		mm	560					560					560					560					980
Peso na calibre/bitola padrão da via	Gancho simples	kg	1580	1640	1780	1865	1970	1710	1770	1910	1995	2100	1610	1675	1820	1910	2020	1625	1695	1845	1940	2055	2320	2465	2585	2780	2880
	Gancho duplo		1880	1935	2090	2175	2310	2010	2060	2220	2305	2440	1910	1970	2130	2220	2360	2005	2083	2262	2386	2530	2700	2860	3015	3240	3380

		Gancho simples	25t-M5（2m）-8/2 wire rope					32t-M5（2m）-6/1 wire rope					32t-M5（2m）-8/2 wire rope					40t-M5（2m）-12/2 wire rope					50t-M5（2m）-12/2 wire rope
		Gancho duplo	25/5t					32/5t					32/5t					40/10t					50/10t
Altura de elevação/ içamento H		m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Velocidade de elevação (potência do motor de elevação), velocidade dupla e frequência variável que são opcionais		m/min	----					----					----					0.6/2.6 （20kw）					----
			1/3.9 （20kw）					0.38/2.3 （16kw）					1-6.2 （38kw）					0.7-4.1 （38kw）					0.5-3.2
			----					0.67/2.7 （20kw）					----					----					----
Velocidade de movimento / potência do motor de movimento		kw	0-20m/min 2x1.1kw					0-20m/min 2x1.1kw					0-20m/min 2x1.1kw					0-20m/min 2x1.5kw					0-20m/min 2x1.5kw
Pressão máxima das rodas/ pista aplicável		KN/mm	～73KN / 40x50mm					～100KN / 40x60mm					～92KN / 40x60mm					～116KN / 40x60mm					～144KN / 50x70mm
Calibre/Bitola padrão L		mm	2100		2400	2700	3000	1500	2400	2700	3400	4000	2100		2400	2700	3000	2500		3000	3500	4000	2500		3000	3500	4000
Largura mínima permitida da via A		mm	1600	1900	2200	2500	2800	1400	2100	2700	3200	3800	1600	1900	2200	2500	2800	1900	2400	2800	3300	3800	1900	2400	2800	3300	3800
Padrão da banda de rodagem A (gancho simples/duplo gancho)		mm	1600/2200					1600/2200					1600/2200					1600/2400					1600/2400
Distância central horizontal entre dois ganchos S		mm	697					698					697					788					788
Tamanho do feixe H (gancho simples/duplo gancho		mm	971			1051		881(926)			981(1026)		971			1051		990/1090			1090		990/1090			1090/1190
Tamanho máximo do gancho C		mm	850					980					850					1100					1100
Peso no calibre/bitola padrão da via	Gancho simples	kg	2550	2690	2990	3188	3486	2330	2480	2600	2800	2900	2560	2700	3000	3200	3500	3590	3835	4280	4525	5020	3600	3850	4300	4550	5050
	Gancho duplo		2940	3090	3420	3528	3976	2710	2875	3030	3260	3400	2950	3100	3430	3640	3990	4280	4545	5040	5335	5880	4290	4560	5060	5360	5910
