Stacker elétrico 1,000-2,000kg XEK
Informação básica
Tipo: XEK10/15/20
Carga: 1000/1500/2000 kg
Elevação máxima: 5500 mm
Comprimento dos garfos: 1070 mmCódigo HS: 8427102000
Certificado: CE/SGS/ISO9001

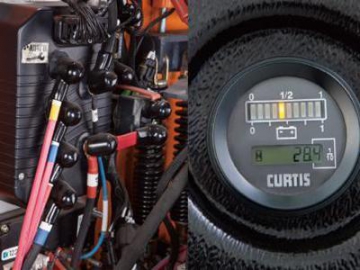

1. Medidor multifuncional
O medidor multifuncional exibe o nível de energia eléctrica integrada, tempo de trabalho e códigos de erro. Os operadores vêem facilmente a condição do veículo através deste dispositivo.

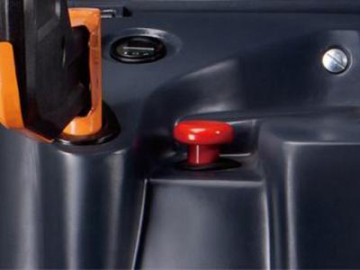

2. Botão de emergência
Se pressionado, a energia é imediatamente cortada, salvaguardando a segurança.

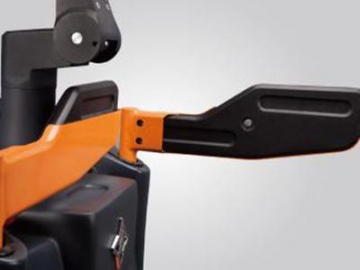

3. Proteção de segurança
As guardas laterais PU estão direcionadas para resistir a compressão e impatos, reduzindo o risco de lesões indiretas ao operador e garantido-lhe proteção e segurança.

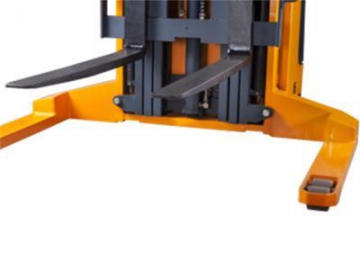

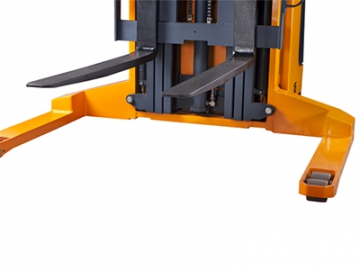

4. Garfos forjados
A largura dos garfos pode ser ajustada dentro de um limite de 200-800mm.É indicado para paletes de uma ou duas aberturas.

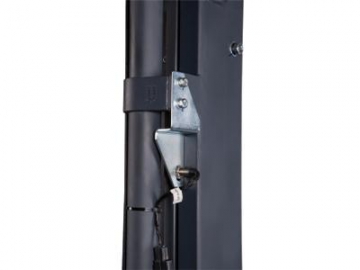

5. Limite de elevação
O limite de elevação pode ir até ao máximo de 3m. É controlado com precisão.

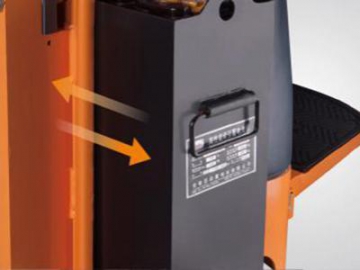

6. Carregamento e descarregamento lateral de bateria
O carregamento e descarregamento lateral da bateria facilitam a manutenção e a troca de bateria.
| Modelo | | | |
| Modo de tração | elétrico | elétrico | elétrico |
| Modo de operação | em pé | em pé | em pé |
| Carga Q (kg) | 1500 | 1500 | 2000 |
| Distância ao centro de cargaC (mm) | 600 | 600 | 600 |
| Consola traseiraX (mm) | 403 | 280 | 393 |
| Distância entre eixosY (mm) | 1284 | 1329 | 1386 |
| Peso | |||
| Peso sem carga (sem bateria) (kg) | 936 | 942 | 1059 |
| Peso por eixo com carga frente/trás (kg) | 816/1300 | 843/1799 | 966/2293 |
| Peso por eixo sem carga frente/trás (kg) | 763/353 | 767/375 | 857/402 |
| Rodas | |||
| Pneus | PU | PU | PU |
| Dimensão roda dianteira (mm) | Φ250×80 | Φ250×80 | Φ230×82 |
| Dimensão roda traseira (mm) | Φ80×70 | Φ80×70 | Φ80×70 |
| Dimensão roda suplementar(mm) | Φ125×50 | Φ125×50 | Φ125×50 |
| Número de rodas frente/trás x=roda de tração | 1x-2/4 | 1x-2/4 | 1x-2/4 |
| Distância centro do rasto dos pneus, frente (mm) | 694 | 694 | 800 |
| Distância centro do rasto dos pneus, trás (mm) | 1390 | 1390 | 1390 |

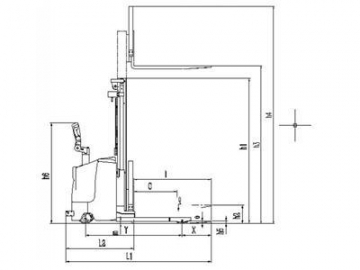

| Basic dimension Dimensões básicas | |||
| Altura máxima (garfos recolhidos) h1 (mm) | 2000 | 2000 | 2055 |
| Elevação livre (mm) | / | / | |
| Altura de elevação (mm) | 3000 | 3000 | 3000 |
| Altura máxima, garfos em cimah4(mm) | 3957 | 3957 | 3991 |
| Distância do garfo ao solo (min)h5 (mm) | 35 | 35 | 40 |
| Distância do timão ao solo (max/min) | 1396/1136 | 1396/1136 | 1390/1130 |
| Altura totalL1 (mm) | 2003 | 2003 | 2051 |
| Comprimento até à face do garfo L2 (mm) | 934 | 934 | 988 |
| Largura interior b2 (mm) | 1270 | 1270 | 1270 |
| Largura totalb1 (mm) | 1510 | 1510 | 1510 |
| Dimensão dos garfos (placa metálica) s/e/l (mm) | 100/35/1070 | 100/35/1070 | 100/40/1070 |
| Distância fora-a-fora garfo b3 (mm) | 200-800 | 200-800 | 200-800 |
| Distância mínima ao solom(mm) | 30 | 30 | 30 |

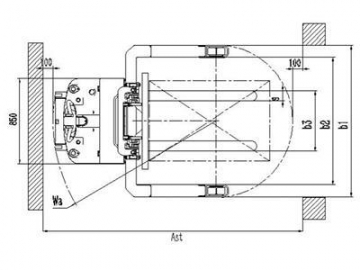

| Right angle Ast (mm) Largura do corredor de trabalho c/ paletes de 1000 x 1200 transversal | 2587 | 2587 | 2643 |
| Raio de viragemWa (mm) | 1626 | 1626 | 1682 |
| Performance | |||
| Velocidade com/sem carga(km/h) | 5.2/6 | 5.2/6 | 4.6/5.2 |
| Velocidade de elevação com/sem carga (mm/s) | 90/120 | 90/120 | 90/120 |
| Velocidade de descensão com/sem carga (mm/s) | 125/80 | 125/80 | 125/80 |
| Graduabilidade com/sem carga(%) | 5/8 | 5/8 | 5/8 |
| Travão de serviço | eletromagnético | eletromagnético | eletromagnético |
| Motor | |||
| Potência do motor de tração(kw) | AC 1.5 | AC 1.5 | AC 1.5 |
| Potência do motor de elevação(kw) | 2.2 | 2.2 | 3 |
| Bateria Voltagem/capacidade(V/Ah) | 24/180(180/210) | 24/210(210\240\280) | 24/210(210\240\280) |
| Peso da bateria (kg) | 200 | 200\205\295 | 200\205\295 |
| Outros | |||
| Método de controlo | efeito de campo | efeito de campo | efeito de campo |
| Nível de ruídodB (A) | < 70 | < 70 | < 70 |
| Tipo | Configuração do mastro | ||||
| Altura de elevação | Altura máxima (min) | Altura máxima (max) | Elevaçãolivre | ||
| XEK10 | Mastrosimples | 1600 | 2010 | 2482 | 1128 |
| 1800 | 2210 | 2682 | 1328 | ||
| Mastro dual | 2500 | 1750 | 3457 | 0 | |
| 2700 | 1850 | 3657 | 0 | ||
| 3000 | 2000 | 3957 | 0 | ||
| 3300 | 2150 | 4257 | 0 | ||
| 3500 | 2250 | 4457 | 0 | ||
| 3700 | 2400 | 4657 | 0 | ||
| 3800 | 2450 | 4757 | 0 | ||
| 4000 | 2550 | 4957 | 0 | ||
| Tipo | Configuração mastro | ||||
| Altura de elevação | Altura máxima (min) | Altura máxima (max) | Elevaçãolivre | ||
| XEK15 | Mastrosimples | 1600 | 2010 | 2557 | 1053 |
| 1800 | 2210 | 2757 | 1253 | ||
| Mastro duplo | 2500 | 1750 | 3457 | 0 | |
| 2700 | 1850 | 3657 | 0 | ||
| 3000 | 2000 | 3957 | 0 | ||
| 3300 | 2150 | 4257 | 0 | ||
| 3500 | 2250 | 4457 | 0 | ||
| 3700 | 2400 | 4657 | 0 | ||
| 3800 | 2450 | 4757 | 0 | ||
| 4000 | 2550 | 4957 | 0 | ||
| Mastro duplo | 4000 | 1895 | 4957 | 897 | |
| 4200 | 1955 | 5157 | 957 | ||
| 4500 | 2055 | 5457 | 1057 | ||
| 4800 | 2155 | 5757 | 1157 | ||
| 5000 | 2215 | 5957 | 1217 | ||
| 5200 | 2275 | 6157 | 1277 | ||
| 5300 | 2315 | 6257 | 1317 | ||
| 5500 | 2385 | 6457 | 1417 | ||
| Tipo | Configuração mastro | ||||
| Altura de elevação | Altura máxima (min) | Altura máxima (max | Elevaçãolivre | ||
| XEK20 | Mastrosimples | 1600 | 2090 | 2591 | 1099 |
| 1800 | 2290 | 2791 | 1299 | ||
| Mastro duplo | 2500 | 1805 | 3491 | 0 | |
| 2700 | 1905 | 3691 | 0 | ||
| 3000 | 2055 | 3991 | 0 | ||
| 3300 | 2205 | 4291 | 0 | ||
| 3500 | 2305 | 4491 | 0 | ||
| 3700 | 2405 | 4691 | 0 | ||
| 4000 | 2555 | 4991 | 0 | ||
| Mastrotriplo | 3500 | 1735 | 4491 | 744 | |
| 4000 | 1895 | 4991 | 904 | ||
| 4200 | 1955 | 5191 | 964 | ||
| 4500 | 2055 | 5491 | 1064 | ||
| 4800 | 2155 | 5791 | 1164 | ||
| 5000 | 2215 | 5991 | 1224 | ||
| 5300 | 2315 | 6291 | 1324 | ||
| 5500 | 2375 | 6491 | 1384 | ||
