Mastro
- Invólucro
- Gaiola
- Sistema de condução
- Mastro
- Porta de desembarque

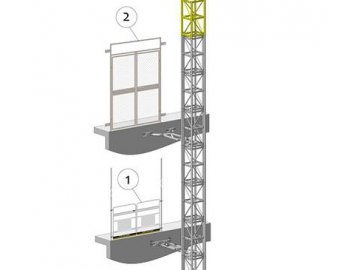

O mastro é uma parte essencial dos elevadores de cremalheira SC.
A nossa oferta é de mastro-individual ou mastro-duplo, galvanizadas a quente.

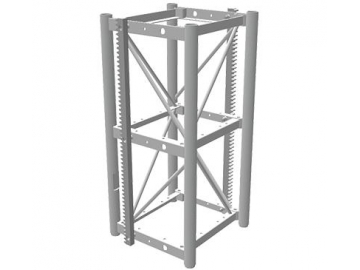

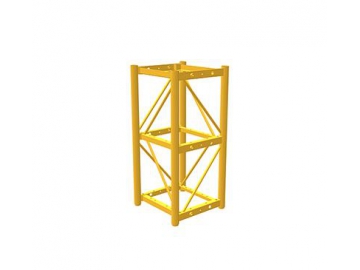

O mastro é o ponto focal dos elevadores, e é composto por uma seção de mastro de 1508 mm, com uma conexão de parafuso de alta resistência da classe 8,8 M24 × 230 (o torque de pré-tensão para a instalação do parafuso não deve ser inferior a 300N • m). A seção do mastro é composta por um tubo soldado sem costura ou tubo soldado, aço angular ou aço de seção formada a frio.
As pontas são soldadas nas extremidades inferiores dos 4 acordes principais da seção do mastro. Há um pino reto na extremidade inferior da cremalheira, para possibilitar um posicionamento preciso quando a seção do mastro está instalada. A dimensão da distância do centro do acorde principal da seção do mastro é a seção quadrada de 650 × 650mm. O mastro é conectado ao edifício através da ligação do mastro.
| Item | Parte Nº | Nome | Descrição | Qt. |
| 1 | CH301-2500 | Seção da estrutura padrão | - | 1 |
| 2 | CH301-2011 | Cremalheira | - | 2 |
| 3 | 9-041010-004 | Cavilha cilíndrica | D10x40, GB/T 119 | 2 |
| 4 | 9-029016-011 | Parafuso sextavado | M 16x80, GB/T70 | 6 |
| 5 | 9-001016-000 | Arruela | D16, GB/T 848 | 6 |
| 6 | 9-038016-000 | Porca sextavada | M16, GB/T6185 | 6 |
