Centro de usinagem de dupla coluna

O centro de usinagem portal, LM-4227 tem uma largura de 2700mm, bancada de trabalho de 4200×2100mm, e uma capacidade de carga máxima de 14,000kg. Este equipamento é usado para usinagem de peças grandes e complexas como estruturas e vigas para avião, e maquinário de peças pesadas.

Características técnicas
Modelo LM-4227
Cursos
Curso do eixo X (mm) 4200
Curso do eixo Y (mm) 2800
Curso do eixo Z (mm) 1000
Distância do nariz do eixo árvore à mesa (mm) 200-1200
Largura da mesa (mm) 2700
Mesa de trabalho
Dimensões da mesa de trabalho (mm) 4200×2100
Peso máximo sobre a mesa (kg) 14000
Rasgos T (largura - nº de rasgos x distância) (mm) 9-28×220
Eixo árvore
Velocidade indefinida do eixo padrão (rpm) 6000
Cone BT50φ190
Modo de transmissão do eixo Transmissão direta
Potência do eixo (KW) 22
Avanços
Avanço de corte (mm/min) 8000
Avanço rápido (m/min) 12/12/12
Largura da guia linear / número de trilhos (mm) 3-63X2-63Y:4-45Z
Outros
Potência do motor de 3 eixos (KW) 7.0/7.0/7.0
Precisão de posicionamneto (mm) 0.035/1000
Precisão de repetibilidade (mm) 0.025
Sistema de controle MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP) 0.48
Potência requerida (KVA) 45
Pressão de ar (bar) 6.5
Peso da máquina (t) 50
Dimensão da máquina (mm) 10260×4950×4800
Componentes do centro de usinagem portal

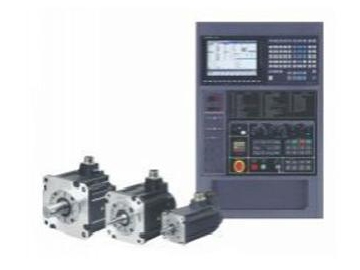

  • Sistema controle e motor

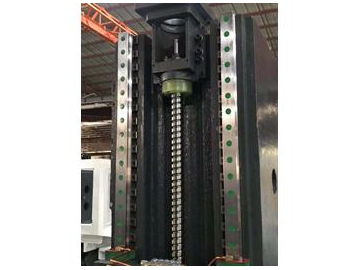

  • Guia quadrada

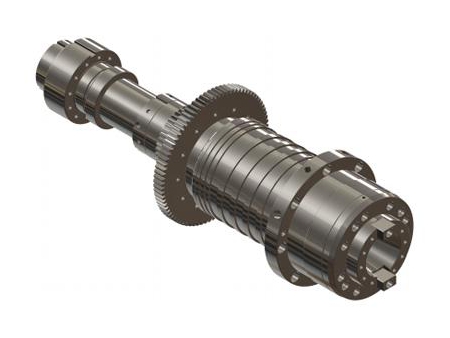

  • Eixo árvore mecânico, acionamento por engrenagem

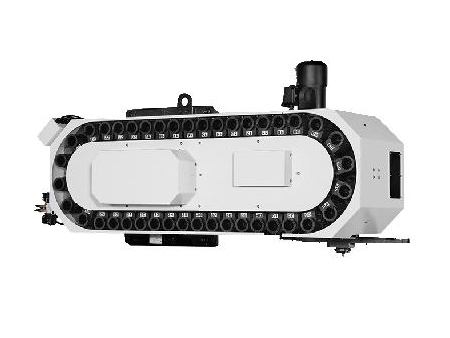

  • Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
