Centro de usinagem de dupla coluna

Este centro de usinagem portal, LM-5029 tem bancada de trabalho de 5000 x 2300mm, com uma capacidade de carga máxima de 18000kg, e uma precisão de posicionamento de 0.035/1000mm. São mais usados para usinagem de componentes grandes e complexos usados em indústrias automotivas, aéreas, de moldes plásticos etc.

Características técnicas

Modelo	LM-5029
Cursos
Curso do eixo X (mm)	5000
Curso do eixo Y (mm)	3100
Curso do eixo Z (mm)	1000
Distância do nariz do eixo árvore à mesa (mm)	200-1200
Largura da mesa (mm)	2900
Mesa de trabalho
Dimensões da mesa de trabalho (mm)	5000×2300
Peso máximo sobre a mesa (kg)	18000
Rasgos T (largura - nº de rasgos x distância)(mm)	11-28×200
Eixo árvore
Velocidade indefinida do eixo padrão (rpm)	6000
Cone	BT5Oφ19O
Modo de transmissão do eixo	Transmissão por correia
Potência do eixo (KW)	22
Avanços
Avanço de corte (mm/min)	8000
Avanço rápido (m/min)	10/10/10
Largura da guia linear / número de trilhos (mm)	3-55X2-55Y:Z guia quadrada
Outros
Potência do motor de 3 eixos (KW)	7.0/7.0/7.0
Precisão de posicionamneto(mm)	0.035/1000
Precisão de repetibilidade (mm)	0.025
Sistema de controle	MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Tanque de refrigeração (bomba) (HP)	0.48
Potência requerida (KVA)	45
Pressão de ar (bar)	6.5
Peso da máquina (t)	61
Dimensão da máquina (mm)	12860×4320×4600

Componentes do centro de usinagem portal

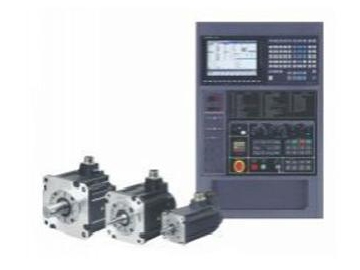

Sistema controle e motor

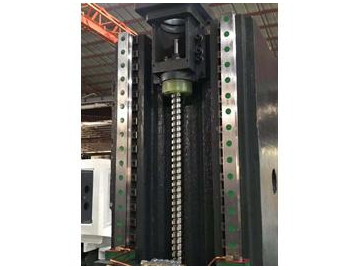

Guia quadrada

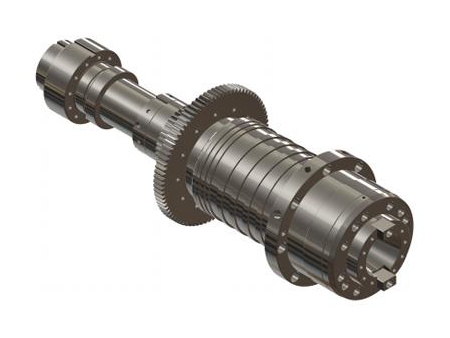

Eixo árvore mecânico, acionamento por engrenagem

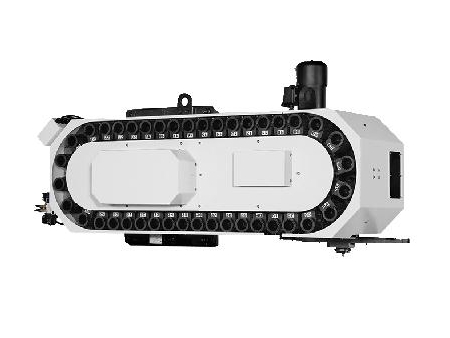

Magazine de ferramentas do tipo corrente

O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
