Carreta de Perfuração Hidráulica de Poço GYSJZ (Vertical)
A Carreta de Perfuração Hidráulica de Poço GYSJZ é uma máquina de perfuração especializada e de alto desempenho, desenvolvida para atender às demandas de escavação de poços verticais profundos em rochas duras. A máquina é alimentada por um motor robusto de 132kW e equipada com três martelos hidráulicos pesados, permitindo a perfuração de diâmetros de 4 a 6 metros. Sua estrutura leve (pesando menos de 7 toneladas) elimina a necessidade de equipamentos de içamento de grande porte, oferecendo uma solução econômica para suas necessidades de perfuração
- Alta potência e alta velocidade A máquina de perfuração é equipada com o martelo hidráulico RC1200, alcançando velocidades de perfuração de 1,2 a 1,5 vezes mais rápidas do que outros modelos disponíveis no mercado. Isso permite perfurações rápidas e eficientes em condições desafiadoras de rochas, garantindo a conclusão pontual do projeto.
- Personalizável para maior eficiência
- Os diâmetros dos furos adaptáveis (⌀45, ⌀51, ⌀54) permitem que os operadores otimizem o tamanho e o espaçamento dos furos de acordo com as necessidades do projeto. O uso de furos maiores e espaçamentos estratégicos pode reduzir a quantidade necessária de furos, aumentando tanto a produtividade quanto a eficácia das detonações.
- Design com segurança integrada
- A carreta possui botões de parada de emergência no painel de controle e na superfície de trabalho, permitindo o desligamento imediato em caso de falhas no equipamento. Isso protege componentes vitais, como bombas, e minimiza vazamentos de óleo, ajudando a evitar tempo de inatividade e custos de manutenção desnecessários, ao mesmo tempo em que garante o desempenho contínuo e ideal das bombas.
| Especificações | Unidade | | | | |
| Diâmetro do eixo vertical | m | ⌀ 4-6 | ⌀ 6-9 | ⌀ 9-12 | ⌀ 9-11.5 |
| Número de lanças | pcs | 3 | 4 | 6 | 4 (2 Fixas 2 Expansão) |
| Intervalo de perfuração | m | ⌀ 1.65-6.9 | ⌀ 1.650-9 | ⌀ 1.650-12 | ⌀ 1.650~Fixas 10.8 (Expansão 124) |
| Dimensão retraída (diâm. ext*alt.) | m | ⌀ 2x7.2 | ⌀ 2.2x8.3 | ⌀ 2.3x8.3 | ⌀ 2.35x8.7 |
| Diâmetro externo do suporte da lança | Opcional | Opcional | Opcional | Opcional | |
| Ângulo de oscilação da lança móvel | ° | ±65 | ±60 | ±60 | ±60 |
| Peso da plataforma de perfuração | kg | 6800 | 9000 | 13000 | 10000 |
| Peso da estação de bombeamento | kg | 480 | 480 | 480 | |
| 2000 /2550 | 1700 /2250 | 2000 /2550 | 5000/6500 | ||
| Dimensão da estação de bombeamento (C*A*L) | mm | 1250x814x1738 | 1250x814x1738 | 1250x814x1738 | 2250x1650x2500 |
| mm | 1700x960x2450 | 1440x1010x2200 | 1700x960x2450 | ||
| Tamanho do furo | mm | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-89 |
| Profundidade do furo | mm | 4200 | 5190 | 5190 | 5400 |
| Velocidade de perfuração | mm/min | 2500-3000n | 2500-3000 | 2500-3000 | 2500-3000 |
| Ferramentas de perfuração | R38/R32 ⌀ 45/48/51/54Bit | R38/R32 ⌀ 45/51/54Bit | R38/R32 ⌀ 45/51/54Bit | R38/R32 ⌀ 45/51/54Bit |
| Especificações do Martelo Hidráulico RC1200 | Rotação | Características | ||||
| Comprimento (sem broca) | 673 mm | Tipo de motor | OMS125 | OMS160 | Potência de percussão | 14 kW |
| Largura | 325 mm | Torque (210bar) | 490 N.m | 610 N.m | Frequência de percussão | 100 Hz |
| Apótema (vertical) | 90 mm | Velocidade (70bar) | 330 rpm | 270 rpm | Broca | T38 R32 |
| Apótema (horizontal) | 152 mm | Fluxo | 60 L/min | 60 L/min | Tamanho do furo | 43-76 mm |
| Peso | 130 kg | Pressão da água de lavagem | < 20bar | Consumo de água | 40-80 L/min | |

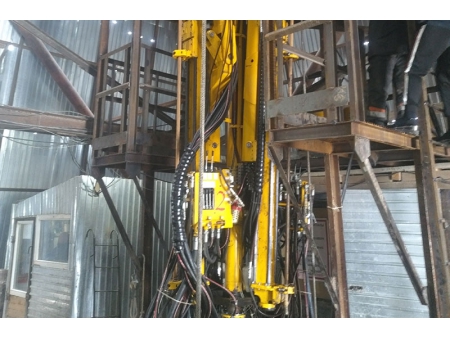

O modelo foi projetado para atender a projetos de grande escala, destacando-se na perfuração de eixos verticais de grande diâmetro. Um exemplo marcante de sua aplicação é no eixo de 16 metros de diâmetro realizado para o , reconhecido como o maior projeto deste tipo na Ásia.

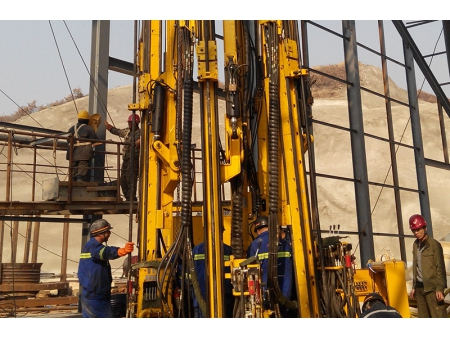

Este sistema de perfuração dupla utiliza duas perfuratrizes hidráulicas de eixo , conectadas por braços de ligação. Alimentado por quatro motores de 132 kW e equipado com doze martelos hidráulicos , o sistema é capaz de lidar com diâmetros de eixo de 12 a 16 metros de forma eficiente.

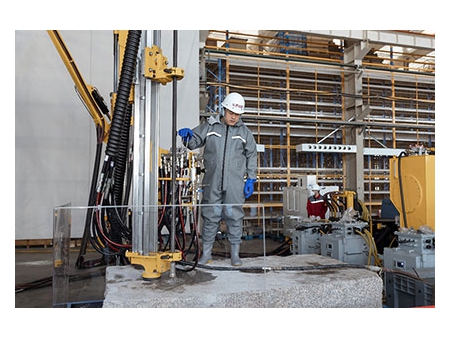

O martelo hidráulico RC1200, desenvolvido pela Huatai, foi projetado para oferecer eficiência e baixo consumo de energia. Ele é reconhecido por sua confiabilidade e alto desempenho em aplicações de mineração e construção de túneis, adaptando-se facilmente a diferentes condições de rocha e demandas de trabalho.
