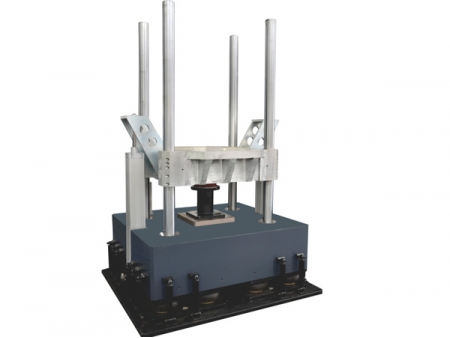

Máquina pneumática para testes de impacto em queda livre
A máquina pneumática para testes de impacto em queda livre SY-11 é um novo tipo de equipamento para teste de impactos e sobressaltos. Apresenta uma operação simples, manutenção prática, e elevado grau de automação. Esta máquina é capaz de executar todos os tipos de teste de impactos como a convencional onda semi-sinusoidal, onda de pós-pico Sawtooth, onda quadrada, etc.
Funções e características
1. O dispositivo de pressão tem uma estrutura simples e elevada fiabilidade, não produzindo poluição, e assegurando um ambiente limpo e saudável.
2. Esta máquina consegue melhorar a sua eficiência nos testes de impactos. A sua frequência máx. de colisão chega às 100 vezes/min.
3. É extremamente fácil provocar pulsos grandes e testes de sobrecargas pequenas.
4. Com uma elevada velocidade de impacto, esta máquina pode substituir uma mesa de colisão. Oferece uma maior fiabilidade e melhor forma de onda da colisão quando comparada com uma mesa de colisão hidráulica ou a motor.
5. Este equipamento permite que a velocidade do impacto seja controlada através do ajuste da pressão do gás. É fácil fazer este ajuste.
6. Este produto possui um sistema de controlo do impacto e medição da série Shock DAQ para executar múltiplos modos de impacto opcionais, como o impacto manual, impacto contínuo, impacto único, e impacto intervalado.
Especificações principais
| Modelo | |||||||||||||||||||||||
| Carga calculada (kg) | 25 | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | |||||||||||||||
| Tamanho mesa (mm) | 300x300 | 500x500 | 600x600 | 600x800 | 800x1000 | 800x1000 | 1200x1200 1000x1200 | 1200x1200 1000x1200 | |||||||||||||||
| Forma da onda do impacto | Semi-sinusoidal | Sawtooth pós-pico | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide |
| Aceleração do impacto (m/s2) | 30-6000 | 150-1500 | 30-6000 | 150-1500 | 300-1000 | 30-6000 | 150-1500 | 300-1000 | 30-2000 | 150-600 | 300-600 | 30-1500 | 150-600 | 300-600 | 30-1500 | 150-600 | 300-600 | 30-1000 | 150-500 | 300-500 | 30-1000 | 150-500 | 300-500 |
| Duração do pulso (ms) | 40-1 | 11-3 | 40-1.5 | 18-3 | 12-6 | 40-1.5 | 18-6 | 12-6 | 40-3 | 18-6 | 12-6 | 40-6 | 18-6 | 12-6 | 40-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 |
| Dimensões (C×L×A: mm) | 900x780x2000 | 1140x880x2120 | 1260 x 880 x 2020 | 1120x1220x2050 | 1450x1600x2450 | 1450x1350x2450 | 1950x1550x2450 | 1950x1550x2450 | |||||||||||||||

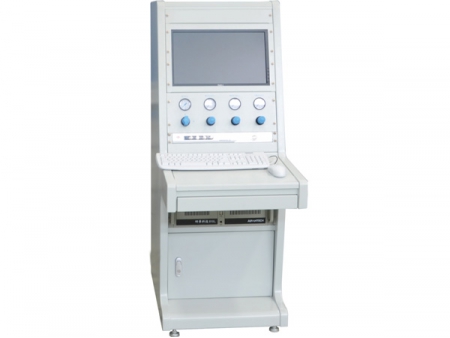

| Tamanho do quadro de controlo (mm) | 545 x 720x1335 | ||||||||||||||||||||||
| Tamanho do dispositivo de pressurização (mm) | 300 x 300 x 850 | 400 x 400 x 850 | |||||||||||||||||||||
| Peso (kg) | 1500 | 1800 | 2500 | 2600 | 3800 | 3800 | 5200 | 5200 | |||||||||||||||
| Frequência máx. de sobressaltos (time/min) | 120 | 120 | 100 | 80 | 50 | 40 | 30 | 30 | |||||||||||||||
| Normas | GJB150 GJB360 GJB548 GB/T2423 JJG541 MIL-STD-810F EC68-2-27 | ||||||||||||||||||||||
| Nota | Este produto pode ser personalizado de acordo com os requisitos dos utilizadores. | ||||||||||||||||||||||
