Máquina hidráulica para testes de impacto em queda livre

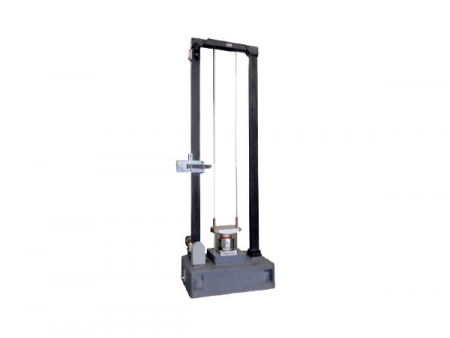

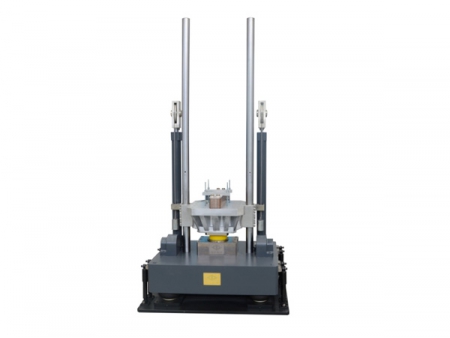

A máquina hidráulica para testes de impacto em queda livre SY-10 é ideal para simular os impactos sofridos por diferentes bens num ambiente prático. Esta verifica se estes bens apresentam funções fiáveis e estruturas completas sob impactos.
Como uma máquina para teste de choques e impactos, esta consegue executar uma variedade de testes de impacto como a convencional onda semi-sinusoidal, onda de pós-pico Sawtooth, onda quadrada, etc.
Funções e características
1. A combinação do sistema de elevação hidráulica balanceada e a coluna guia multi-racks, com uma margem de força grande, assegura uma ação de elevação estável sem produção de ruído.
2. A mesa de liga de alumínio-magnésio de fundição é desenhada de forma otimizada, apresentando uma elevada robustez e pouco ruído das altas frequências.
3. Com uma grande força de travagem, o mecanismo hidráulico de travagem integrado consegue evitar com eficácia um ressalto secundário.

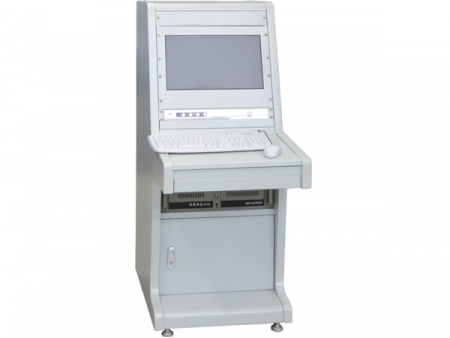

4. O sistema digital de controlo do retorno da altura de elevação garante a repetição do impacto.
5. Esta máquina é desenhada com uma base de auto-amortecimento para reduzir os impactos no chão. Sem uma base dedicada, é extremamente prática de ser instalada.
Especificações principais
| Modelo | mecânico | |||||||||||||||||||||||||
| Carga calculada (kg) | 2 | 5 | 25 | 50 | 100 | 200 | 400 | 600 | 1000 | 1500 | ||||||||||||||||
| Tamanho mesa (mm) | 200x200 | 200x200 | 300x350 | 480x500 | 650x800 | 800x960 | 1000 X1000 | 1200 X1200 | 1000 X1000 1200 X1200 | 1000x1200 1200x1200 | ||||||||||||||||
| Forma da onda do impacto | Semi-sinusoidal | Semi-sinusoidal | Sawtooth pós-pico | Semi-sinusoidal | Sawtooth pós-pico | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide | Semi-sinusoidal | Sawtooth pós-pico | Trapezoide |
| Aceleração do impacto (m/s2) | 200-15000 | 200-15000 | 150-1000 | 150-15000 | 150-1000 | 150-6000 | 150-1000 | 300-1000 | 150-6000 | 150-1000 | 300-1000 | 150-3500 | 150-1000 | 300-1000 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 | 150-1500 | 150-500 | 300-500 |
| Duração do pulso (ms) | 11-0.8 | 18-0.5 | 18-6 | 30-0.8 | 18-6 | 30-1.5 | 18-6 | 12-6 | 30-1.5 | 18-6 | 12-6 | 30-2 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 | 30-6 | 18-6 | 12-6 |
| Dimensões (C×L×A: mm) | 900 x 510 x 2100 | 900x725x 2200 | 900x725x 2200 | 1260 x 960x 2600 | 1370 x 1000 x 2600 | 1560 x 1210 x 2600 | 1600 x 1210 x 2600 | 1620 x 1350 x 2600 | 1750x1500 x 2800 | 1950x1750x 2800 | ||||||||||||||||
| Peso (kg) | 500 | 550 | 850 | 2500 | 3100 | 3800 | 4200 | 5100 | 6000 | 7000 | ||||||||||||||||
| Tamanho da fonte de óleo (mm) | 350×300×690 | 630×450×710 | 700X530X780 | |||||||||||||||||||||||
| Fonte de alimentação|Volume da fonte de óleo | 60L | 60L | 45kg/100L | |||||||||||||||||||||||
| Fonte de alimentação|Volume da fonte de óleo | 0.3kW | 380V 5060Hz 1.5kW | 380V 50/60Hz 1.5kW | 380V 50/60Hz 2.2kW | ||||||||||||||||||||||
| Normas|Nota | GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27 | |||||||||||||||||||||||||
| *Largura mínima do pulso | 0.8ms | |||||||||||||||||||||||||
| **Largura mínima do pulso | 2ms | |||||||||||||||||||||||||
