Soldador para Montagem de Rodas de Aço
Máquina de soldagem de múltiplos cabeçotes usada para soldar o disco da roda ao aro da roda.

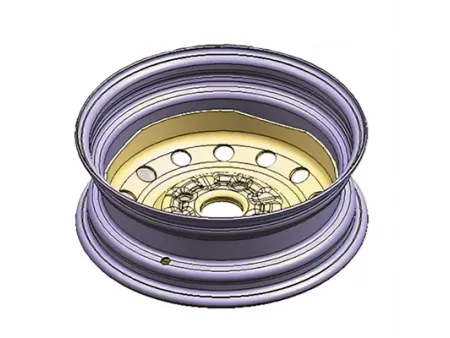

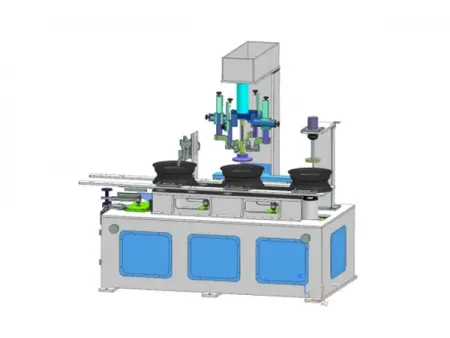

O soldador de montagem de roda de aço é um equipamento multi-cabeçal projetado para soldar o disco da roda ao aro da roda, formando uma roda de aço sólida e durável. Este soldador utiliza quatro cabeçais de soldagem protegidos por CO₂ para soldar simultaneamente as costuras circumferenciais internas do disco e do aro de forma independente em uma única operação. As principais vantagens incluem alta eficiência energética, deformação minimizada e força de solda superior, com todas as quatro costuras de solda concluídas em uma única passagem, garantindo qualidade consistente e um processo de produção simplificado.
Fluxo do Processo
- Soldagem
Especificações
| Modelo | ||
| Fonte de energia | AC 380V/3fase/50HZ | AC 380V/3fase/50HZ |
| Potência nominal | 46kW | 55kW |
| Largura da roda | 5-8.25 polegadas | 8.25-11.75 polegadas |
| Diâmetro da roda | 12-19 polegadas | 16-25 polegadas |
| Tensão | 380V±10%,3fase,50HZ | 380V±10%,3fase,50HZ |
| Velocidade de rotação da mesa de trabalho (continuamente ajustável) | 0.1-2rpm | 0.1-2rpm |
| Torque do motor | 2.8N.M | 3.8N.M |
| Ar comprimido | 0.4-0.6Mpa | 0.4-0.6Mpa |
| Ajuste axial | 80mm | 100mm |
| Ajuste radial | 140mm | 160mm |
| Ângulo do maçarico de soldagem | 30-45° | 30-45° |
| Tensão de soldagem (ajustável continuamente) | 0-30V | 0-30V |
| Corrente de soldagem (continuamente ajustável) | 0-500A | 0-500A |
| Diâmetro do fio de soldagem | Ø1.2-Ø1.6mm | Ø1.2-Ø1.6mm |
| Consumo de CO₂ (ajustável com base no produto) | 10L/min×4 | 15L/min×4 |
Características
- A cabeça de soldagem pode ser ajustada em quatro direções: para cima/para baixo, para a esquerda/para a direita, para frente/para trás e ângulo, permitindo o posicionamento preciso em relação à peça de trabalho para uma qualidade de solda ideal.
- A seção superior possui uma plataforma com corrimãos de segurança, onde quatro unidades de soldagem estão montadas, acessíveis por uma escada. Este design combina integridade estrutural com apelo estético.
- O eletrodo negativo da máquina de solda é conectado ao eixo rotativo por meio de oito escovas de carbono de cobre de 200A, enquanto o eletrodo positivo se conecta ao maçarico, garantindo excelente condutividade e alta qualidade de soldagem.
- A velocidade de rotação da peça de trabalho é infinitamente ajustável, permitindo controle preciso para diferentes exigências de soldagem.
- A combinação de detecção, soldagem e retificação em um único sistema economiza espaço e aumenta a eficiência da produção.
- Um ponto de extração de fumaça na camada superior conecta-se a um sistema de coleta de pó, ajudando a manter um ambiente de trabalho limpo.
- Localizado na camada inferior, o rack de alimentação de quatro estações é acionado por cilindros e equipado com grampos de posicionamento para um alinhamento preciso da peça de trabalho.

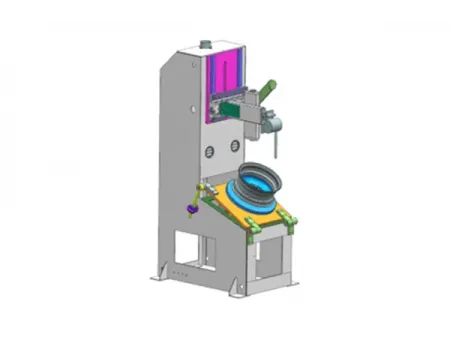

A máquina de soldagem por arco submerso é projetada para soldar os aros das rodas aos discos das rodas na produção de rodas de aço. Ela é composta por uma estrutura principal, plataforma deslizante, mesa de trabalho, mandril e unidade de soldagem. Uma vez que o mandril posiciona e prende com segurança o aro e o disco, a plataforma deslizante move o maçarico de soldagem ao longo da área de conexão, garantindo uma solda precisa e estável na junta. Esse método melhora a resistência da junta e minimiza a necessidade de acabamento adicional, proporcionando uma solda contínua para uma montagem de roda durável.
Fluxo do Processo
- Soldagem
Especificações
| Modelo | ||
| Fonte de energia | AC 380V/3fase/50HZ | AC 380V/3fase/50HZ |
| Potência nominal | 46kW | 55kW |
| Largura da roda | 5-8.25 polegadas | 8.25-11.75 polegadas |
| Diâmetro da roda | 12-19 polegadas | 16-25 polegadas |
| Corrente de entrada nominal | 70A | 83A |
| Tensão de entrada nominal | 50V | 44V |
| Ciclo de trabalho nominal | 100% | 100% |
| Tensão em vazio na saída | 96V | 87V |
| Ajuste de corrente | 40-800A | 50-1000A |
| Ajuste de tensão | 25-60V | 20-50V |
| Fator de potência | ≥0.88 | ≥0.88 |
| Diâmetro do fio de soldagem | 2-6mm | 2-6mm |
| Classe de proteção | IP21S | IP21S |
| Classe de isolação | H/B | H/B |
| Peso da máquina | 90kg | 95kg |
Características
- Suporta uma variedade de métodos de soldagem, incluindo fio grosso, fio fino, fio tubular, fita e soldagem de arco único com fio duplo.
- Múltiplas unidades de soldagem podem ser conectadas em paralelo para alcançar uma alta saída de corrente para aplicações exigentes.
- Equipado com proteção contra sobreaquecimento, circuito aberto e curto-circuito, garantindo operação segura e estável.
- Permite o armazenamento de até 10 especificações de soldagem para fácil recuperação e consistência na produção.
- Possui várias interfaces externas, facilitando a integração em configurações de soldagem delicadas.
- Oferece a opção de adicionar funcionalidade de controle em grupo para operação coordenada de múltiplas unidades.
