Máquina de Enrolamento de Aros de Roda com Sistema de Carregamento Automático

Solicite uma cotação

Sobre nós: http://steelwheelmachines.com.br/1-1-coiling-machine-with-automatic-loading-system.html

Equipamento

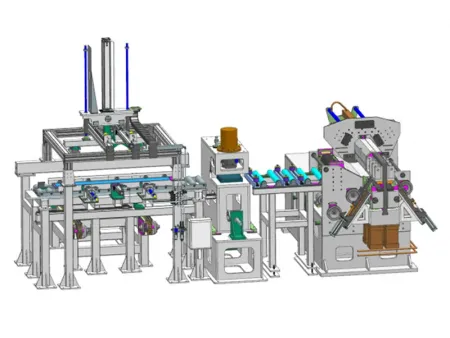

Máquina de Enrolamento de Aro de Roda usada na linha de produção de rodas de aço para formar aros enrolados a partir de tiras planas.

A máquina de enrolamento de aro de roda é um equipamento essencial na produção de rodas de aço, projetada para formar tiras de aço planas em aros enrolados de maneira eficiente. Seu sistema automático de carga otimiza a produção de aros de roda, alimentando as tiras de aço na máquina e ejetando os aros enrolados sem intervenção manual, reduzindo a necessidade de trabalho e melhorando o fluxo de produção. Esta máquina avançada de enrolamento integra três componentes principais para garantir a modelagem precisa e alta produtividade: estampagem, enrolamento, alisamento.

Funções dos Componentes

O mecanismo de estampagem imprime marcas essenciais na tira de aço bruto, incluindo detalhes como especificações do aro, números de modelo, nome do fabricante e data de produção. Essas marcas garantem a rastreabilidade e o controle de qualidade em todos os aros.
Responsável por formar a tira de aço em um aro enrolado circular, o mecanismo de enrolamento cria uma estrutura de aro precisa e uniforme, que serve como a base para as etapas subsequentes da fabricação dos aros de roda.
Após o enrolamento, o sistema de alisamento pressiona a área da junta soldada, proporcionando uma superfície lisa que melhora a resistência da solda final, contribuindo para uma estrutura de aro mais forte, segura e durável.

Fluxo do Processo Fluxo do Processo

Alimentação
Estampagem
Enrolamento da fita de aro
Achatamento da junta de soldadura

Especificações

Tipos de rodas		Rodas para veículos de passageiros	Rodas para veículos comerciais	Rodas para veículos agrícolas	Rodas para equipamentos de construção
Diâmetro do aro da roda		12-17.5 polegadas	17.5-24 polegadas	24-54 polegadas	20-38 polegadas
Espessura do aro da roda		≤4mm	≤8mm	≤9mm	≤20mm
Largura do aro da roda		3-10 polegadas	5.5-16 polegadas	7-28 polegadas	7-28 polegadas
Modelos de máquinas	Modelo de máquina de enrolar	QYJ-300	QYJ-500	QYJ-600	QYJ-800
Modelos de máquinas	Modelo de máquina de estampar	YZJ-300	YZJ-500	YZJ-600	YZJ-800
Potência de entrada	Potência do eixo principal	11kW	11kW	15kW	22kW
Potência de entrada	Potência total	25kW	31.5kW	36.5kW	45kW
Diâmetro do rolo de enrolamento		124mm	165mm	165mm	200mm
Velocidade do rolo de enrolamento		88r/min	63r/min	63r/min	44r/min
Peso da máquina		10T	12T	16T	18T
Força máxima de achatamento		4*140KN	4*180KN	4*180KN	1000KN
Fonte de alimentação		AC 380V/Trifásica/50Hz, personalizável

Características

A posição da bobina pode ser convenientemente ajustada através de um volante, permitindo uma personalização precisa.
Equipado com um marcador rotativo hidráulico, o mecanismo de estampagem assegura marcações claras e atractivas na tira de aço.
Após o enrolamento, um carregador hidráulico ejecta automaticamente o aro, reduzindo o manuseamento manual.
O sistema de lubrificação integrado possui uma bomba automática para lubrificação programada, garantindo um funcionamento suave e consistente.
Os rolamentos da bobinadeira são provenientes de marcas internacionais de renome, proporcionando uma maior durabilidade e um desempenho fiável.
Quatro cilindros hidráulicos de grandes dimensões são utilizados para formar extremidades planas na extremidade dos anéis, assegurando uma fixação óptima para o processo de soldadura.
Estão disponíveis opções de alimentação automática e manual para satisfazer as necessidades específicas dos clientes.
Ao combinar os sistemas de achatamento e enrolamento, este design da nossa máquina de enrolamento de aros poupa espaço e aumenta a eficiência operacional.

Quer saber mais sobre como nossas soluções podem atender às suas necessidades de produção de rodas?Nossa equipe está pronta para ajudar com qualquer dúvida e fornecer suporte personalizado.
