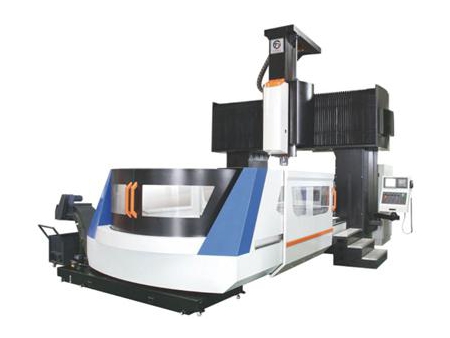

Centro de usinagem CNC tipo pórtico，Série LM-1311
Solicite uma cotação
Centro de usinagem de dupla coluna
Este centro de usinagem portal do tipo LM-1311 é normalmente usado para usinagem de componentes grandes e complexos, como o caso de estruturas e vigas para avião, e componentes de maquinaria industrial. Este centro de usinagem portal tem largura de 1100mm, bancada de trabalho de 1300 x 1000mm, e pode suportar até 2500kg de materiais de uma única vez.
Características técnicas| Modelo | LM-1311 |
| Cursos | |
| Curso do eixo X (mm) | 1300 |
| Curso do eixo Y (mm) | 1100 |
| Curso do eixo Z (mm) | 520 |
| Distância do nariz do eixo árvore à mesa (mm) | 130-650 |
| Largura da mesa (mm) | 1100 |
| Mesa de trabalho | |
| Dimensões da mesa de trabalho (mm) | 1300×1000 |
| Peso máximo sobre a mesa (kg) | 2500 |
| Rasgos T (largura - nº de rasgos x distância) (mm) | 7-22×150 |
| Eixo árvore | |
| Velocidade indefinida do eixo padrão (rpm) | 6000 |
| Cone | BT50φ190 |
| Modo de transmissão do eixo | Transmissão por correia |
| Potência do eixo (KW) | 18.5 |
| Avanços | |
| Avanço de corte (mm/min) | 8000 |
| Avanço rápido (m/min) | 12/10/10 |
| Largura da guia linear / número de trilhos (mm) | 2-45X2-45Y:Z guia quadrada |
| Outros | |
| Potência do motor de 3 eixos (KW) | 4.5/4.5/7.0 |
| Precisão de posicionamneto(mm) | 0.035/1000 |
| Precisão de repetibilidade (mm) | 0.025 |
| Sistema de controle | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Tanque de refrigeração (bomba) (HP) | 0.48 |
| Potência requerida (KVA) | 35 |
| Pressão de ar (bar) | 6.5 |
| Peso da máquina (t) | 12 |
| Dimensão da máquina (mm) | 3300×2550×2600 |

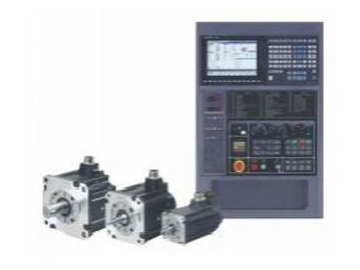

- Sistema controle e motor

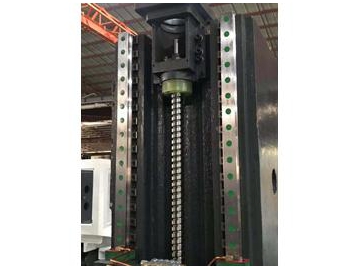

- Guia quadrada

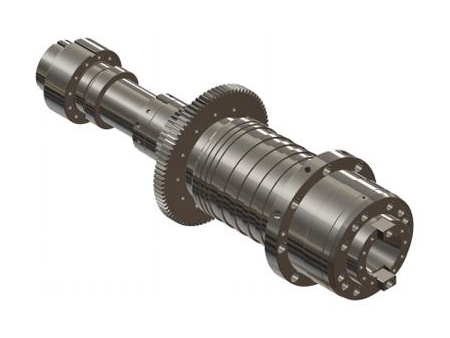

- Eixo árvore mecânico, acionamento por engrenagem

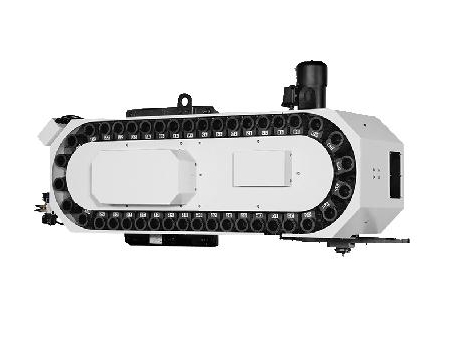

- Magazine de ferramentas do tipo corrente
O sistema controle pode ser modificado dependendo das necessidades de cada cliente, assim como também podemos montar a magazine de ferramentas para reservar mais ferramentas. Para informações mais detalhadas pode clicar em cada .
