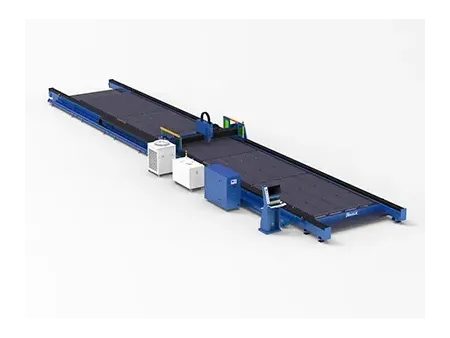

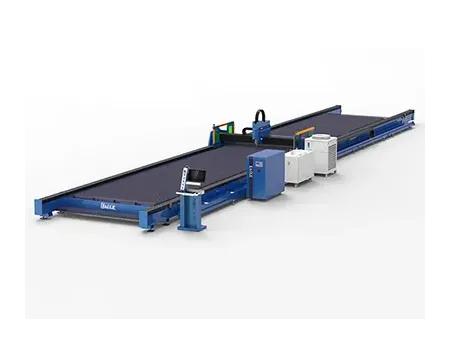

Máquina de Corte a Laser de Fibra de Formato Grande com Trilhos
Esta máquina de corte a laser apresenta um sistema de pórtico de duplo acionamento com estrutura de pórtico montada em trilho, oferecendo alta precisão em projetos de grande escala. O sistema de transmissão por cremalheira e pinhão é complementado por um sistema de lubrificação centralizado, que minimiza o tempo de inatividade e torna a manutenção mais simples. A mesa de carga da máquina é projetada com bordas de aço inoxidável e rolamentos universais para prevenir eficazmente arranhões nas chapas e danos à pintura da máquina, estendendo significativamente a vida útil da máquina e reduzindo a carga de trabalho do operador. Ela pode facilmente lidar com tarefas de processamento superiores a 12 metros, oferecendo conveniência para projetos de engenharia de grande escala e indústrias especializadas, melhorando assim consideravelmente a eficiência de produção e a qualidade do produto.
Alumínio
Aço Carbono
| Modelo | VF-12025 |
| Área de Trabalho | personalizável) 12000×2500mm ( |
| Curso do Eixo X | 2500mm |
| Curso do Eixo Y | 12000mm |
| Potência do Laser | 20000W |
| Precisão de Posicionamento do Eixo X/Y | ±0.05mm/m |
| Repetibilidade do Eixo X/Y | ±0.03mm |
| Velocidade Máxima | 90m/min |
| Fase | 3 |
| Tensão Nominal | 380V |
| Nível de Proteção da Potência | IP54 |
- A máquina de corte a laser de fibra ajusta de maneira inteligente os parâmetros de retração da ferramenta de corte com base no processo de corte, aprimorando a suavidade das seções internas do molde e preservando a integridade da superfície dos moldes externos.
- Usando sensores integrados na cabeça de corte BLT, a máquina pode detectar inteligentemente se o corte foi totalmente penetrado. Caso não tenha sido, a máquina automaticamente retrai e recorta, melhorando a estabilidade do processo de corte.
- Os sensores embutidos na cabeça de corte BLT monitoram a qualidade do corte, avaliando a poça de fusão. A máquina então faz ajustes em tempo real nos parâmetros de corte, garantindo operação estável e qualidade e eficiência consistentes na produção

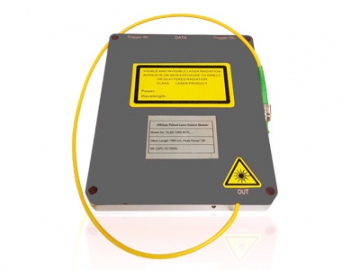

- Fonte de Laser
A fonte de laser de fibra incorpora uma proteção única e inovadora a nível de hardware contra alta refletividade, permitindo o processamento de vários materiais altamente reflexivos, que geralmente são desafiadores para sistemas de laser padrão.
- Cabeçote de Corte a Laser
Possui detecção de perfuração em linha comum, o que melhora a eficiência do processamento. Também inclui monitoramento de proteção contra explosões para segurança e proteção contra colisões para facilitar a manutenção.
- Sistema de Barramento EtherCAT
O sistema de barramento de alta potência FSCUT8000 é um sistema inteligente especificamente projetado para atender às demandas de corte a laser de fibra a 8kW e acima. Ele oferece implantação conveniente, maior segurança na produção e desempenho superior.
- Fonte de Laser
Esta fonte de laser é 80% menor, economizando um espaço significativo no piso. Pode ser montada na viga e se destaca no corte de materiais altamente reflexivos. Comparado a um laser multimodo de 20kW (150μm), ela aumenta a velocidade de corte do cobre em 8%-30%.
- Sistema de Corte a Laser CNC
O sistema de corte CNC detecta inteligentemente se a perfuração em linha comum é necessária antes de iniciar a operação de corte. Se desalinhamento for detectado, uma operação de perfuração é executada ao longo da linha comum para garantir que o laser corte precisamente ao longo do caminho desejado, começando no ponto correto. Caso contrário, o corte prossegue diretamente, melhorando significativamente a eficiência do processamento ao eliminar etapas desnecessárias e acelerando o processo.
O CypCut é um sistema de controle dedicado ao corte a laser, conhecido por sua alta integração, funcionalidade abrangente, facilidade de operação e alta estabilidade. Ele suporta perfuração de chapas ultra-grossas, aprimorando a capacidade da máquina com materiais espessos.
A máquina de corte a laser montada em trilho oferece uma capacidade de processamento muito maior em comparação com as máquinas de corte tradicionais, que geralmente são limitadas a dimensões menores. A área de trabalho maior dessa máquina de corte a laser permite que ela lide facilmente com tarefas superiores a 12 metros de comprimento, tornando-a ideal para projetos de grande escala.
A área de processamento padrão é de 12000×2500mm. Opções de personalização adicionais estão disponíveis caso dimensões diferentes sejam necessárias.
A máquina de corte a laser montada sobre trilhos utiliza um sistema de trilhos estável que garante estabilidade e precisão no corte. Sua estrutura de trilho no solo permite que a máquina seja fixada de forma segura ao chão, reduzindo efetivamente as vibrações durante o corte e garantindo uma qualidade de corte superior. Diferentemente das máquinas de corte tradicionais, que geralmente são adequadas para cortes de pequena escala, a cortadora a laser montada sobre trilhos oferece uma área de processamento muito maior, capaz de lidar com tarefas superiores a 12 metros de comprimento com facilidade. Isso a torna uma solução ideal para projetos de engenharia de grande escala e indústrias especializadas, aumentando significativamente a eficiência da produção e a qualidade do produto. A máquina de corte a laser montada sobre trilhos também possui uma ampla gama de corte, sendo capaz de processar materiais como aço carbono, aço inoxidável e ligas de alumínio, seja em chapas ou placas metálicas, demonstrando uma forte adaptabilidade, tornando-se um recurso valioso para indústrias que exigem cortes metálicos extensos e precisos.
