Separador gás/líquido
O separador de gás-líquido está equipado com cotovelos interiores que minimizam espirros e a concentração de óleo no fundo do separador. Este separador industrial deve ser montado tão perto do compressor quanto possível para uma operação eficiente e uniforme.
Baseado no design avançado, este dispositivo de separação tem as seguintes características:
1) Aplicável em tais refrigerantes como: CFC, HCFC e HFC;
2) Equipado com interfaces de latão;
3) Banhado com revestimento de plástico anti-corrosão;
4) Pressão de trabalho máxima de 3.1Mpa/450psi.
Especificações técnicas do separador gás/líquido
| No Da Peça | Tipo E Tamanho Da Conexão | Dimensões (Pol.) | |
| A | B | ||
| 1/2 ODF | 4.00 | 8.38 | |
| 5/8 ODF | 4.00 | 10.63 | |
| 3/4 ODF | 5.50 | 10.25 | |
| 7/8 ODF | 5.50 | 12.50 | |
| 1 1/8 ODF | 6.50 | 15.63 | |
| 1 3/8 ODF | 6.50 | 20.63 | |
| 1 5/8 ODF | 6.50 | 22.63 | |
| No Da Peça | Tipo E Tamanho Da Conexão | Dimensões (Pol.) | |||
| A | B | C | D | ||
| 3/4 ODF | 5.00 | 9.65 | 8.50 | 2.75 | |
| 7/8 ODF | 5.00 | 9.76 | 8.50 | 2.75 | |
| 3/4 ODF | 5.00 | 12.76 | 1 1.61 | 2.75 | |
| 7/8 ODF | 5.00 | 12.99 | 1 1.77 | 2.75 | |
| 7/8 ODF | 5.00 | 14.65 | 13.39 | 2.75 | |
| 1 1/8 ODF | 5.00 | 14.80 | 13.39 | 2.75 | |
| 1 1/8 ODF | 5.00 | 18.39 | 16.93 | 2.75 | |
| 1 3/8 ODF | 5.00 | 18.43 | 16.93 | 2.75 | |
| 1 3/8 ODF | 6.00 | 15.24 | 13.74 | 2.94 | |
| 1 5/8 ODF | 6.00 | 21.89 | 20.28 | 2.94 | |

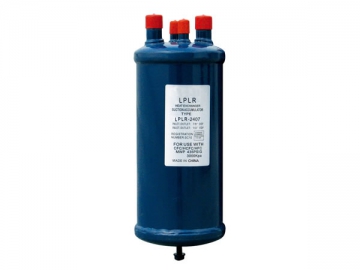

Este separador de gás-líquido com troca de calor é projetado para separar o gás e o líquido de misturas de sistemas de refrigeração ou AVAC, e ainda podem reduzir a perda de fluidos refrigerantes em grande escala. Devido ao seu design inovador e a sua produção detalhada, este separador gás/líquido possui as seguintes características:
1) Equipado com uma caixa de junção soldada com diâmetro que varia entre 1/2 '' e 2-1/8 '';
2) Equipada com tubos de diâmetro que variam de 3/8'' a 1-1/8'';
3) Banhado com revestimentos de plástico anti-corrosão;
4) Pressão de trabalho máxima: 3.1Mpa/450psi.

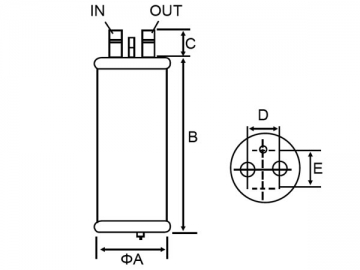

Especificações técnicas do separador gás/líquido com troca de calor
| No Da Peça | Conexão (Pol.) | Dimensões (Pol.) | |||||
| Linha De Sucção | Linha De Liquido | A | B | C | D | E | |
| 1/2 ODF | 3/8 ODF | 4 | 8.47 | 1.38 | 2.08 | 2.37 | |
| 5/8 ODF | 3/8 ODF | 4 | 10.83 | 1.38 | 2.12 | 2.37 | |
| 3/4 ODF | 1/2 ODF | 5.5 | 10.24 | 1.58 | 3.14 | 2.72 | |
| 7/8 ODF | 1/2 ODF | 5.5 | 12.60 | 1.58 | 3.19 | 2.72 | |
| 1-1/8 ODF | 5/8 ODF | 6.5 | 15.75 | 1.96 | 3.1 1 | 3.74 | |
| 1-3/8 ODF | 3/4 ODF | 6.5 | 20.87 | 2.16 | 3.31 | 3.15 | |
| 1-5/8 ODF | 7/8 ODF | 6.5 | 22.84 | 2.36 | 3.23 | 3.19 | |
