Ponte rolante dupla viga Fabricantes

Ponte rolante dupla viga

Solicite uma cotação

Sobre nós: http://cranes-lifting.com

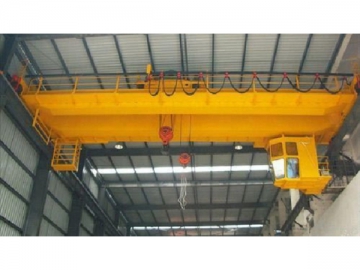

Como um fabricante chinês líder de equipamentos de elevação, apresentamos aqui a nossa ponte rolante de dupla viga que é à prova de explsão. Todos os motores e dispositivos elétricos desta ponte rolante de dupla viga vem com design à prova de explosão de acordo com o padrão GB3836.2-2000 e JB/T5897-1991. Este equipamento de elevação é protegido contra explosão para uso em áreas de risco em todo o mundo com recintos marcados com explosivos IIB T4 e IIC T4.

A ponte rolante de dupla viga da Zhonggong vem em uma variedade de capacidades de elevação incluindo 5t, 10t, 16t, 20t, 32t e 50t. Além disso, a altura de elevação chega a até 16m e a extensão a 31.5m. Os métodos de controle são: Controle na cabine e controle mediante uso de pingente ou controle remoto .

Dscrição da ponte rolante à prova de explosão
1. (Capacidade de 5-10t)

Capacidade de elevação		t	5									10
Extensão		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura máxima de elevação		m	16									16
Ciclo de trabalho			A5									A5
Marcação à prova de explosão			ExdIIBT4 (ExdIICT4)									ExdIIBT4 (ExdIICT4)
Velocidade	Elevação	M/min	2.8									2.4
	Deslocamento do carrinho		10									8
	Ponte rolante		10									18
Motor	Elevação	Tipo / kw	YBZ132m2-6/3.7									YBZ160m1-6/5.5
	Deslocamento do carrinho		YBZ112m-6/1.5									YBZ112m-6/1.5
	Ponte rolante		YBZ132m1-6/2.5									YBZ132m1-6/2.5
Dimensão principal	B	mm	5050			5200			6024			5700			5930			6284
	W		3400			3550			5000			4050			5000
	B1		1140						512			1140			1250			772
	B2		510						512			50			630			512
	S1		800									1050
	S3		1250									1300
	b		230									230
	K		1400									2000
	Wc		1100									1400
	H		1740									1876					1926
	H1		765 HO			800 HO						765 HO					815 HO
	H2		24	126	226	376		526	676	826	976	24	126	226	376	526	628	778	928
	H3		2526	2546	2596	2756		2906	3056	3206	3356	2526	2546	2596	2756	2906	3008	3158	3308
	H4		71									602					552
	h		870
Peso	Trolley	T	2.12									3.42
	Peso total		13.2	14.6	16.8	19	21.2	26	29	32	15	15	17	19	21	24	28	32	35
Pressão máxima da roda		kn	74	79	85	92	98	110	118	125	102	102	109	118	123	130	142	151	160
Trilho de guindaste recomendado		Kg/m	43
Fornecimento de potência			3P A.C 50HZ 380V

2. Capacidade de 16-32t

Capacidade de elevação			t	16/3.2								20/5								32/5								50/10
Extensão			m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Altura máxima de elevação		Gancho principal	m	16								12								16								12
		Gancho auxiliar		18								14								18								14
Ciclo de trabalho				A5								A5								A5								A5
Marcação à prova de explosão				ExdIIBT4 (ExdIICT4)								ExdIIBT4 (ExdIICT4)								ExdIIBT4 (ExdIICT4)								ExdIIBT4 (ExdIICT4)
Velocidade	Elevação principal		M/min	2.6								2.55								2.3								2.25
	Elevação auxiliar			4								4								4								3.35
	Deslocamento do carrinho			8								8								7.7								7.3
	Ponte rolante			10								10								10.8								12.6
Motor	Elevação principal		kw	YZB160L-6/11								YZB180L-8/11								YZB200L-8/15								YZB200m-8/22
	Elevação auxiliar			YZB132m1-6/3.7								YZB132m2-6								YZB132m2-6/3.7								YZB160m2-6/7.5
	Deslocamento do carrinho			YZB132m1-6/2.2								YZB132m1-6/2.2								YZB132m2-6/2.2								YZB160m2-6/3.7
	Ponte rolante			YZB132m1-6/3.7× 2								YZB132m2-6/3.7								YZB132m1-6/5.5× 2								YZB160m2-6/5.5× 2
Dimensão principal	B		mm	5940			5944			6434		5940			5944			6434		6724			6620			6924		6724			2824			7144
	W			4000			4100			5000		4000			4100			5000		4650			4700			5000		4800						5000
	B1			1230			1182			817		1230			1182			817		1212			1260			1262		1262			1312			1362
	B2			710			662			617		710			662			617		612			660			662		662			712			782
	S1			1040								1030								1070								1005
	S2			1850								1900								2050								2200
	S3			2310								2320								2680								3195
	S4			1500								1450								1700								2000
	b			230			260					230			260					260			300					300
	K			2000								2000								2500								2500
	Wc			2400								2400								2800								3680
	H			2095			2185					2097								2343			2345			2475		2726			2732
	H1			850 HO			940 HO					850 HO			940 HO					940 HO			1035 HO			1070 HO		1090 HO

H2	80	180	240	388	538	688	838	80	82	182	242	390		540	690	840	90	94	224	264	414	564	714	814	-79	96	102		252	402		552		702	802
H3	2520	2550	2620	2768	2918	3068	3218	2520	2522	2552	2622		2770	2920	3070	3220	2520	2524	2614	2644	2794	3944	3094	3194	2531	2526	2532	2632			2782		2932	3082	3182
H4	729		630					701				611					705			701			571		1020									1014
H5	770							496									790								948
h	820																820								675
Peso	Trolley	t	6.22					6.85									10.87								15.42

Peso total		19.2	21	23	27	30	34	38	41	20	22	24	29	32	37	40	43	27	30	33	30	41	46	50	54	37	40	44	49	53	50	62	68
Pressão máxima da roda	kn	141	148	155	168	175	187	196	205	163	169	178	191	199	211	222	231	237	250	262	275	289	305	317	327	333	354	373	385	404	421	434	450
Trilho de guindaste recomendado	Kg/m	40kg /mor QU70																Qu70 ou aço quadrado 90								Qu80 ou aço quadrado 100
Fornecimento de potência		3P AC 50HZ 380V
