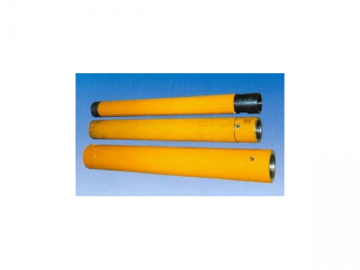

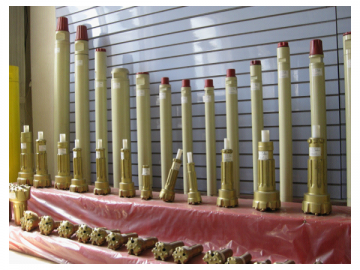

Martelo de fundo DTH (Pressão média/baixa)
Martelode fundo DTH (Pressão média/baixa)
Características
1. Este martelo de fundo DTH de média e baixa pressão podeefetivamente quebrar pedras em pó e depois
2. A estrutura interna do martelo de fundoDTH é desenhado com base nas mais atuaisteorias de perfuração de rochas, que permite que a ferramenta de perfuraçãotenha transferência de energia e ofereça ótima força de martelar. Isso garantevelocidade de perfuração rápida das rochas e baixo consumo de ar.
3. Matérias primas de qualidade superior etécnicas de produção mais recente certifica-se que o martelo de perfurar tem umdesempenho confiável e longa durabilidade. Enquanto isso, a ferramenta é fácilpara montagem e desmontagem e é conveniente para manutenção.
Especificaçõestécnicas do Martelo de fundo DTH (Pressão média/baixa)
| Modelo | QCW-54 | QCW-70 | QCW-80 | QCW-100 | QCF-110 | QCW-130 |
| Diâmetro(mm) | Φ68~70 | Φ80~85 | Φ90~110 | Φ110-150 | Φ110-150 | Φ150-175 |
| Comprimento (mm) | 745 | 872 | 865 | 869 | 869 | 932 |
| Diâmetro externo(mm) | Φ61.2 | Φ67 | Φ80 | Φ104 | Φ124 | Φ136 |
| Peso(Kg) | 13 | 16 | 22 | 36 | 36 | 64 |
| Pressão de trabalho(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~1.2 | 0.5~1.2 | 0.5~1.2 |
| Consumo de ar(m3/min) | 5.5 | 5.5 | 6 | 8 | 8 | 8~11 |
| Torque de impacto(N·M) | 85 | 80 | 140 | 200 | 200 | 250 |
| Frequência de impacto(N·M) | 14 Hz | 15 Hz | 15 Hz | 14 Hz | 14 Hz | 14 Hz |
| Rosca de conexão | PIN M42×10×1.5 | PIN M42×10×1.5 | Φ73 haste de perfuração BOX | BOX API 2-3/8" | BOX API 2-3/8" | BOX API 2-3/8" |
| Broca de botão disponível | Φ65; Φ66.5; | Φ76; Φ80; | Φ90; Φ100; | Φ110; Φ115; Φ120; Φ130; Φ140; Φ145; | Φ110; Φ115; Φ120; Φ130; Φ140; Φ145; | Φ150; Φ165; |
| Modelo | QCF-150 | QCW-150 | QCF-170 | QCF-200 | QCF-250 | QCW-350 |
| Diâmetro(mm) | Φ150-165 | Φ152-185 | Φ130~152 | Φ152~305 | Φ203~350 | Φ350-500 |
| Comprimento(mm) | 912 | 908 | 1023 | 1249 | 1420 | 1810 |
| Diâmetro externo(mm) | Φ136 | Φ137 | Φ156 | Φ188 | Φ220 | Φ290 |
| Peso(Kg) | 81 | 75 | 95 | 162 | 208 | 492 |
| Pressão de trabalho(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| Consumo de ar(m3/min) | 15 | 17 | 18 | 24 | 30 | 30 |
| Torque de impacto(N·M) | 340 | 340 | 420 | 500 | 560 | 1250 |
| Frequência de impacto(Nz) | 15 Hz | 14 Hz | 14 Hz | 15 Hz | 16 Hz | 17 Hz |
| Rosca de conexão | BOX M75×10×2.5 | BOX M76×10×3 | PIN M100×28×10 | PIN M120×40×8 | PIN API 3-1/2" | PIN API 3-1/2" |
| Broca de botão disponível | Φ150; Φ160; Φ165; | Φ150; Φ165; Φ175; Φ185; | Φ175; Φ185; Φ195; Φ200; Φ210; Φ220; Φ230; Φ240; Φ250 | Φ205; Φ210; Φ230; Φ240; | Φ255; Φ265; Φ300; | Φ350; Φ400; Φ450; Φ500; |
