Protetor térmico, série 18AM-B
O protetor térmico da série 18AM-B, trabalha como um dispositivo para proteção de sobrecarga geralmente no motor trifásico AC (50Hz, 220V). Ele ajuda a evitar que o motor queime em condição de funcionamento não-normal, como sobrecarga e paralisação.
Este tipo de protetor térmico está equipado com o bimetal de determinada forma, que é um componente principal do sensor de temperatura para mudar o estado de contatos e cortar o circuito. Com as características de pequeno volume e sensibilidade elevada, o disjuntor térmico da série de 18 AM-B é aplicado principalmente em bateria,motor de ar condicionado, e no sistema para aquecimento de assento automotivo, etc.
Geralmente, em um circuito elétrico controlado pelo protetor térmico, quando a temperatura sobe ao limite, o bimetal forçará os 2 contatos para separar, e desligar o circuito. Quando a temperatura cair para a faixa prescrita, os contatos irão tocar e o circuito fechará.
Diferença entre 18 AM-B e 18 AM-C

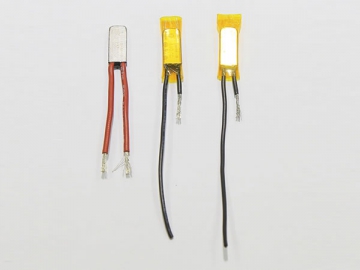

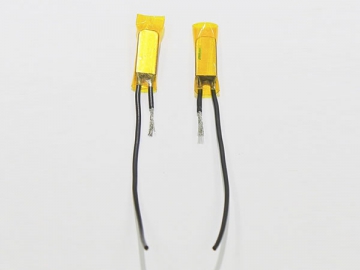

As séries 18 AM-B e 18 AM-C são coletivamente denominadas série 18AM. Eles compartilham a mesma propriedade, desempenho e estrutura interna. A diferença está na caixa. A carcaça do interruptor térmico de 18 AM-B é feita do aço inoxidável (usado conjuntamente com a luva isolando), e o protetor de 18 AM-C adota o fechamento plástico isolado.
Principais características
1. O gabinete de aço inoxidável reforçado permite que o protetor térmico seja capaz de suportar 30MPa de pressão. Sua espessura de parede não é inferior a 0,5 mm. Para aplicação em motor de plástico, o dispositivo de proteção térmica deve ser montado dentro da estrutura do motor
2. A capacidade máxima de contatos: AC 250V / 8A (6000 vezes de serviço); AC 125V / 12A (6000 vezes de serviço)
3. Temperatura de abertura: 50-130 ℃, com 5 ℃ para cada etapa; Tolerância da temperatura de abertura: ± 5 ℃
4. Fios padrão: UL3135 # 20, vermelho, 70mm; O comprimento do fio e o comprimento de decapagem são personalizáveis.
| Modelo | Temperatura de abertura | Temperatura de fechamento | Modelo | Temperatura de abertura | Temperatura de fechamento |
| 18AM-B 50℃ | 50±5℃ | 35±10℃ | 18AM-B 105℃ | 105±5℃ | 70±15℃ |
| 18AM-B 55℃ | 55±5℃ | 35±12℃ | 18AM-B 110℃ | 110±5℃ | 75±15℃ |
| 18AM-B 60℃ | 60±5℃ | 40±10℃ | 18AM-B 115℃ | 115±5℃ | 75±15℃ |
| 18AM-B 65℃ | 65±5℃ | 45±12℃ | 18AM-B 120℃ | 120±5℃ | 80±15℃ |
| 18AM-B 70℃ | 70±5℃ | 45±15℃ | 18AM-B 125℃ | 125±5℃ | 85±15℃ |
| 18AM-B 75℃ | 75±5℃ | 50±15℃ | 18AM-B 130℃ | 130±5℃ | 90±15℃ |
| 18AM-B 80℃ | 80±5℃ | 55±15℃ | 18AM-B 135℃ | 135±5℃ | 95±15℃ |
| 18AM-B 85℃ | 85±5℃ | 55±15℃ | 18AM-B 140℃ | 140±5℃ | 95±15℃ |
| 18AM-B 90℃ | 90±5℃ | 60±15℃ | 18AM-B 145℃ | 145±5℃ | 100±15℃ |
| 18AM-B 95℃ | 95±5℃ | 65±15℃ | 18AM-B 150℃ | 150±5℃ | 100±15℃ |
| 18AM-B 100℃ | 100±5℃ | 65±15℃ |
