Centro de usinagem vertical para trabalhos pesados, Série VMC-850
Solicite uma cotação
O centro de usinagem vertical com guias quadradas, VMC-850 é muito apropriado para o corte e fresagem, 3 eixos usam guias quadradas para uma alta rigidez, velocidade do eixo até 8000 rpm. Deste modo, é apropriado para processamento duro e produção de ampla gama de produtos. O centro de usinagem vertical apenas requer uma potência de 20KVA, o que pode poupar os custos de usinagem para os usuários.
Características técnicas| Modelo | VMC-850 |
| Curso | |
| Curso do eixo X (mm) | 800 |
| Curso do eixo Y (mm) | 500 |
| Curso do eixo Z (mm) | 500 |
| Distância do eixo à mesa de trabalho (mm) | 110-810 |
| Distância entre o centro do eixo arvore a coluna (mm) | 575 |
| Mesa de trabalho | |
| Dimensões da mesa de trabalho (mm) | 1000×530 |
| Peso máximo sobre a mesa (kg) | 600 |
| Rasgos T (largura - nº de rasgos x distância) (mm) | 18-5×110 |
| Eixo árvore | |
| Rotação standard do eixo árvore (r.p.m) | 8000 |
| Potência do eixo (KW) | 10 (7.5) |
| Cone | BT40φ150 (belt drive) |
| Avanços | |
| Avanço rápido dos eixos X, Y (mm/min) | 18000 |
| Avanço rápido de eixo Z (mm/min) | 15000 |
| Avanço de corte triaxial (mm/min) | 1-8000 |
| Outros | |
| Potência do motor de 3 eixos (KW) | 3.0/3.0/3.0 |
| Precisão de posicionamneto (mm) | ±0.005/300 |
| Precisão de repetibilidade (mm) | ±0.003/300 |
| Sistema de controle | MISUBISHI: M80A/M80B, FANUC: Oi-MF, SINUMERIK 828D |
| Tanque de refrigeração (bomba) (HP) | 1/2 |
| Potência requerida (KVA) | 20 |
| Pressão de ar (bar) | 6-7 |
| Peso da máquina (kg) | 6000 |
| Dimensão da máquina (mm) | 2700×2400×2500 |
- Magazine de ferramenstas giratório, com capacidade para 24 ferramentas

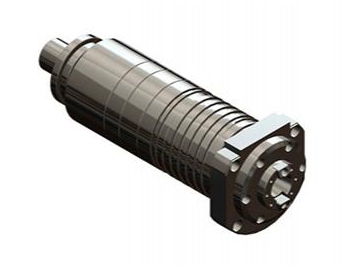

- Fuso mecânico, accionamento direto

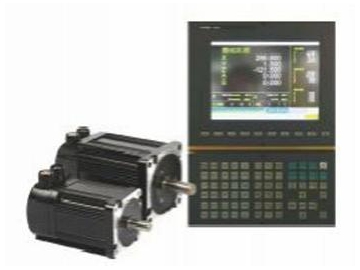

- Sistema de controle e motor
- Guia quadrada
Para estes componentes, o sitema de controle pode ser modificado de acordo com as necessidades de cada cliente. Nosso depósito de ferramentas pode ser montado com mais capacidade de armazenamento das ferramentas. Caso precise de informações mais detalhadas, pode clicar nos .
