Centro de usinagem vertical de alta velocidade, Série V-1160 Centro de usinagem vertical de 3 eixos
Solicite uma cotação
O centro de usinagem vertical,V-1160 tem guias lineares de três eixos e é aplicável para terminar usinagem e a usinagem da superfície fina do produto terminado. O curso dos eixos X, Y, Z é de 1100mm, 600mm e 600mm respectivamente. A dimensão da mesa de trabalho é de 1200×600mm, na qual se pode por materiais usinados de até 800kg ao mesmo tempo.
Características técnicas| Modelo | V-1160 |
| Curso | |
| Curso do eixo X (mm) | 1100 |
| Curso do eixo Y (mm) | 600 |
| Curso do eixo Z (mm) | 600 |
| Distância do eixo à mesa de trabalho (mm) | 120-720 |
| Distância entre o centro do eixo árvore à coluna (mm) | 665 |
| Mesa de trabalho | |
| Dimensões da mesa de trabalho (mm) | 1200×600 |
| Peso máximo sobre a mesa (kg) | 800 |
| Quantidade de ranhuras em T | 5 |
| Tamanho de ranhuras em T (mm) | 18 |
| Eixo árvore | |
| Rotação standard do spindle（r.p.m） | 8000 |
| Rotação do spindle (não-standard) (rpm) | 12000 |
| Potência do eixo (KW) | 15(11) |
| Cone | BT-40 |
| Avanços | |
| Avanço rápido triaxial (mm/min) | 24000 |
| Avanço de corte triaxial (mm/min) | 1-10000 |
| Outros | |
| Potência do motor de 3 eixos (KW) | 3/3/3 |
| Precisão de posicionamneto (mm) | ±0.005/300 |
| Precisão de repetibilidade (mm) | ±0.003/300 |
| Sistema de controle | MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D |
| Tanque de refrigeração (bomba) (HP) | 1/2 |
| Potência requerida (KVA) | 35 |
| Pressão de ar (bar) | 6-7 |
| Peso da máquina (kg) | 7200 |
| Dimensão da máquina (mm) | 3150×2700×2850 |
- Sistema de controle e motor

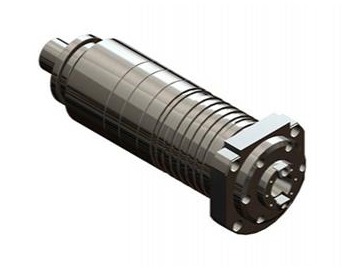

- Fuso mecânico de transmissão direta

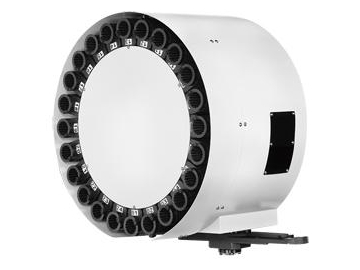

- Depósito de ferramentas giratório, possuindo 24 ferramentas.

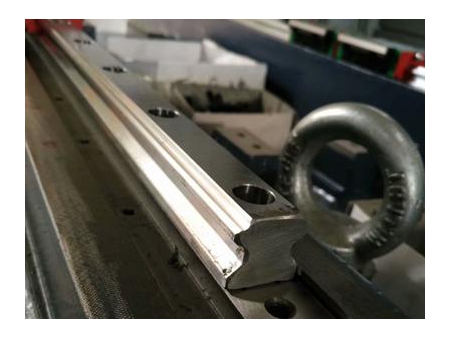

- Guias lineares funcionando de forma estável e com usinagem de alta precisão.n
Para estes componenetes, o sistema de controle pode ser alterado de acordo com as necessidades dos clientes. Nosso depósito de ferramentas pode ser montado com mais ferramentas, e caso queira informações mais detalhadas pode clicar nos .
