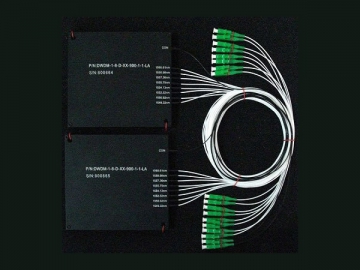

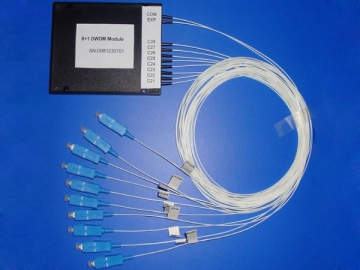

Multiplexador óptico add-drop OADM com CWDM
Imagens do diagrama esquemático
A principal função do multiplexador add-drop é adicionar um sinal de banda larga baixa para extrair um sinal de banda larga a partir de um fluxo de dados de banda larga existente. O multiplexador óptico facilita a reconfiguração dinâmica de redes ópticas em que os comprimentos de onda transportadas através da fibra óptica são adequadamente distribuídas.
Características óticas do Multiplexador Add-Drop
Baixa perda de inserção
Banda de passagem ampla
Alta estabilidade e confiabilidade
Qualificado mediante as normas Telcordia GR-1221 e GR-1209
Aplicações do multiplexador Add-Drop
FTTX (FTTP, FTTH, FTTN, FTTC)
Redes óticas passivas (PON)
Rede de área local (LAN)
Sistema CATV
Equipamento de teste
Parâmetros técnicos
| Parâmetros | 1-Canal | 2-Canais | 4-Canais | 8-Canais | |||||
| Add | Drop | Add | Drop | Add | Drop | Add | Drop | ||
| Comprimento da onda de operação (nm) | 1270~1610 | ||||||||
| Espaçamento entre canais (nm) | 20 | ||||||||
| Perda de inserção (dB) | Dentro —Drop@drop | ≤ 0.7 | ≤ 1 | ≤ 1.5 | ≤2 | ||||
| Add—Out@add | ≤ 0.7 | ≤ 1 | ≤ 1.5 | ≤2 | |||||
| Dentro —Out@other | ≤ 0.7 | ≤ 1.2 | ≤ 2.4 | ≤3.5 | |||||
| Ondulação de canal Add/Drop (dB) | ≤ 0.3 | ||||||||
| Isolamento do canal @Add/Drop (dB) | Adjacente | ≥ 30 | |||||||
| Não-adjacente | ≥ 40 | ||||||||
| Sensibilidade de temperatura de perda de inserção (dB/℃ ) | ≤ 0.005 | ||||||||
| Deslocamento de temperatura do comprimento da onda (nm/℃ ) | ≤ 0.002 | ||||||||
| Perda dependente de polarização (dB) | ≤ 0.1 | ||||||||
| Dispersão do modo de polarização (ps) | ≤ 0.1 | ||||||||
| Diretividade (dB) (entrada para add, saída para drop, add para drop) | ≥ 50 | ||||||||
| Perda de retorno (dB) | ≥ 45 | ||||||||
| Processamento máximo de energia (mW) | 300 | ||||||||
| Temperatura de operação (℃) | 0 ~ 75 | ||||||||
| Temperatura de armazenamento (℃) | -40 ~ 85 | ||||||||
| Dimensão de embalagem (mm) | C100×L80 × 10 ou C120×L80 ×A11.6 | ||||||||
Nota: Todas a perda de inserção não inclui a perda de conector.
Para dispositivos com conectores, a perda de inserção será 0,3 dB ou maior.
Informação sobre encomenda
CWDM OADM-A-B-C-D-E-F-G-H
