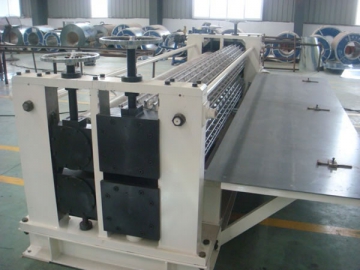

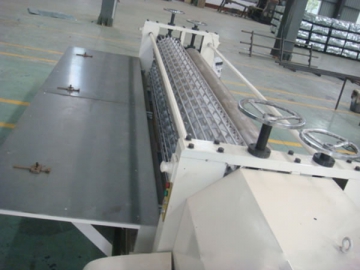

Onduladeira de chapas metálicas (para telhas onduladas e barril)
Perfiladeira de telhas onduladas e barril
Somos uma empresa especializada em design e fabricação de equipamentos para processamento de chapas metálicas. Temos mais de 15 anos de experiência no setor. Aqui apresentamos a nossa onduladeira de chapas metálicas que é um equipamento com elevada precisão, alta confiabilidade, operação fácil e preço competitivo. As chapas onduladas por essa máquina onduladeira são usadas na produção de barris e telhas metálicas.
Especificações técnicas
1.Comprimento da chapa : 4267. Max ( 20-0)
2.Largura da chapa: 750/914/1000/1250（ 25-10）
3.Espessura da chapa : 0.12mmTo0.4 mm
4.Material a ondular : chapa galvanizada, liga de alumínio-zinco, chapa de Ppgi
5.Acionador : 15-22kw, AC, para A 3 Phase (220V-240V )
6.Diâmetro externo do rolo de ondulação: 380 mm(25 hastes)
7.Diâmetro externo de rolo de pressão: 317 Mm.
8.Parâmetros de ondulação : 3316 para JIS-SGCH –1987.
9.Capacidade de produção: 1.5-18 metro por minuto (uma chapa de cada vez)
10.Peso: cerca de 5.8 Ton
11.Tamanho: cerca de 5700×2015×1650 mm
Características da onduladeira
1. Vem com motor AC com potência de 15 -22kw.
2. Onduladeira é acionada pelo motor AC
3. Conjunto de rolos de pressão é acionado por uma corrente.
4. Uma mesa de alimentação é fornecida com bloco padrão para ajustar a largura das chapas
5. O movimento da mesa de alimentação é efetuado por manivela e alavancas
6. Uma mesa de saída é proporcionada para remover as folhas onduladas acabadas
7. Engrenagens são fornecidas nas extremidades superior e inferior
| Espessura de metal de base (mm) | Largura (antes da ondulação) | Comprimento | Profundidade de corrugação | Densidade de ondulação | ||||
| Nominal (mm) | Tolerância (mm) | Nominal (mm) | Tolerância (mm) | Nominal (mm) | Tolerância (mm) | Nominal (mm) | Tolerância (mm) | |
| 0.12-0.47 | 750-1200 | 25 -10 | Max. 4267 | - 20 0 | 18 | ± 1.5 | 76 | ± 2 |
