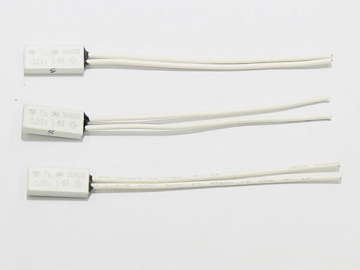

Protetor térmico, série BW-S
O protetor térmico da série BW-S, foi desenvolvido recentemente pela Changsheng. Ele emprega invólucro de aço inoxidável. Baseando-se na detecção de temperatura do bimetal e efeito térmico atual, o BW-S permite que a condição do bimetal mude rapidamente e, em seguida, torne o circuito aberto. O dispositivo de proteção térmica da série BW-S é aplicado principalmente em motor de ar condicionador, motor de máquinas de lavar, motor de bomba, bloco de bateria, calefator, lâmpadas, lastro, etc.

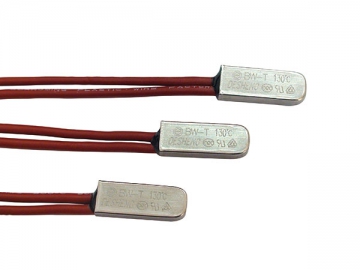

Diferença entre BW-T e BW-S
O protetor térmico das séries BW-T e BW-S, são coletivamente chamados de série BW. A diferença é que o invólucro do BW-T é feito de aço inoxidável, e o BW-S é feito de plástico.
Características
1. O invólucro do protetor de termostato da série BW-S, é feito de plástico (não precisa ser usado com a luva de isolamento), fazendo com que seu volume seja mais pequeno do que o BW-T
2. Capacidade nominal do contato: 10A / 24V DC, 10A / 125V AC, 6A / 250VAC
3. Resistência de contato: ≤100mΩ (sob temperatura ambiente)
4. Resistência à tração do fio: colocando o fio condutor sob uma pressão axial de 50N durante 1min, e o fio não pode ser quebrado ou cair do protetor.
| Modelo | Temperatura de abertura | Temperatura de fechamento | Modelo | Temperatura de abertura | Temperatura de fechamento |
| BW-S 60℃ | 60±5 | 40±15 | BW-S 115℃ | 115±5 | 75±15 |
| BW-S 65℃ | 65±5 | 45±15 | BW-S 120℃ | 120±5 | 80±15 |
| BW-S 70℃ | 70±5 | 50±15 | BW-S 125℃ | 125±5 | 85±15 |
| BW-S 75℃ | 75±5 | 50±15 | BW-S 130℃ | 130±5 | 90±15 |
| BW-S 80℃ | 80±5 | 50±15 | BW-S 135℃ | 135±5 | 95±15 |
| BW-S 85℃ | 85±5 | 55±15 | BW-S 140℃ | 140±5 | 100±15 |
| BW-S 90℃ | 90±5 | 60±15 | BW-S 145℃ | 145±5 | 105±15 |
| BW-S 95℃ | 95±5 | 65±15 | BW-S 150℃ | 150±5 | 105±15 |
| BW-S 100℃ | 100±5 | 70±15 | BW-S 155℃ | 155±5 | 110±15 |
| BW-S 105℃ | 105±5 | 70±15 | BW-S 160℃ | 160±5 | 110±15 |
