Máquina de Perfilagem (Perfiladoras)

Solicite uma cotação

Sobre nós: http://steelwheelmachines.com.br/1-5-roll-forming-machine.html

Máquina de perfilagem de aros de rodas utilizada na linha de produção de rodas de aço, após a operação de alargamento.

Após o processo de expansão, a banda do aro entra na primeira de, normalmente, três máquinas de perfilagem, onde é progressivamente moldada ao perfil desejado do aro. A máquina de perfilagem é utilizada na produção de rodas de aço para dimensionar os aros por meio de um processo preciso de conformação a frio, que perfila tanto designs simétricos quanto assimétricos, atendendo a diversas especificações e estilos. Movida por um sistema totalmente hidráulico, a roladora de aro garante um molde suave e eficiente, alcançando os contornos finais necessários para a produção de aros de alta qualidade em uma linha de produção eficiente.

Fluxo do Processo Fluxo do Processo

Expansão inicial
Primeira conformação do rolo
Segunda conformação do rolo
Terceira conformação do rolo

Especificações

Modelo	GXJ-400B	GXJ-500B	GXJ-800B
Fonte de alimentação	AC 380V/3fase/50HZ	AC 380V/3fase/50HZ	AC 380V/3fase/50HZ
Potência nominal	460kW	513kW	544kW
Espressura da roda	≤5mm	≤8mm	≤10mm
Largura do aro da roda	200-400mm	220-500mm	260-800mm
Diâmetro do aro da roda	350-480mm	420-580mm	600-1000mm
Capacidade máxima do cilindro hidráulico	230KN	250KN	280KN
Peso da máquina (com alimentador)	48T	55T	68T
Potência do motor do eixo principal	70kW	80kW	90kW
Curso do cilindro hidráulico	180mm	200mm	220mm
Diâmetro do eixo principal	Ø180mm	Ø220mm	Ø240mm
Distância entre os eixos superior e inferior	380-530mm	395-550mm	400-600mm
Faixa de ajuste dos eixos superior e inferior	±3mm	±3mm	±3mm
Ajuste de inclinação dos eixos superior e inferior	-0,34° to 0,17°	-0,34° to 0,17°	-0,34° to 0,17°
Curso do eixo inferior	165mm	185mm	205mm

Características

O eixo principal é acionado por um servo motor de alta potência, proporcionando velocidades rápidas de conformação por rolos com alta precisão.

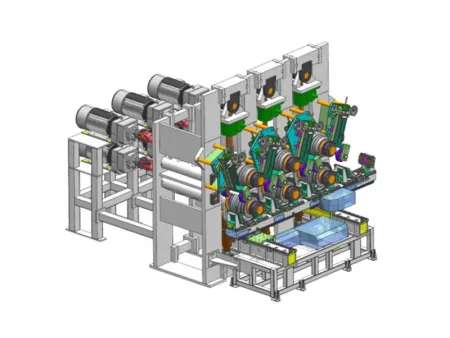

A máquina de conformação por rolos de três estágios possui um design compacto e integrado, permitindo ciclos eficientes de conformação de aros de rodas.
Cilindros hidráulicos fixam as pinças durante o carregamento e descarregamento automatizados, garantindo estabilidade, alta eficiência e precisão na produção.
Motores servo de alta potência e engrenagens de cremalheira e pinhão acionam os movimentos para frente, para trás, para a esquerda e para a direita, possibilitando um manuseio de material rápido e preciso.
Três rolamentos cilíndricos de rolo nos eixos superior e inferior suportam cargas de empuxo elevadas.
Ambos os eixos, superior e inferior, estão equipados com um sistema de lubrificação, aumentando a vida útil da máquina.
O curso de um trilho-guia lateral pode ser ajustado com uma roda manual, permitindo rápida adaptação a diferentes tipos e especificações de aros de roda.
