Cabo resistente ao calor UL3068
Cabo resistente ao calor UL3068

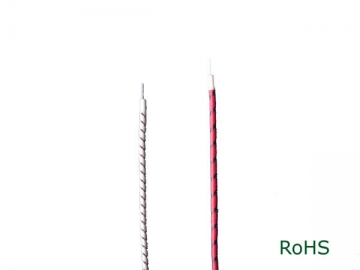

O cabo resistente ao calor UL3068 é um tipo de cabo isolado de borracha de silicone e cabo trançado isolado de fibra de vidro em silicone. O seu condutor pode ser opcionalmente feito com níquel, prata ou cobre estanhado. A sua tensão nominal é de 300V, tensão de teste de 2000V e temperatura de operação de -60°C a 150°C. Além do mais, este produto pode ser fornecido em cores
Especificações técnicas
Condutor | Isolante | Características elétricas | ||||||
AWG | Construção do condutor NO.× φ mm | Diâmetro (mm) | Espessura nominal mm | Espessura de fibra de vidro mm | Diâmetro nominal (mm) | Diâmetro externo máximo (mm) | Resistência de condutor máximo a 20°C | Ampacidade permitida 20°C -AMR |
30 | 7/0.10 | 0.30 | 0.4 | 0.15 | 1.4 | 1.6 | 364.0 | 1.27 |
28 | 7/0.12 | 0.36 | 0.4 | 0.15 | 1.5 | 1.7 | 252.0 | 2.02 |
26 | 7/0.16 | 0.48 | 0.4 | 0.15 | 1.6 | 1.8 | 143.0 | 3.22 |
24 | 7/0.20 | 0.60 | 0.4 | 0.15 | 1.7 | 1.9 | 92.0 | 5.15 |
22 | 7/0.26 | 0.78 | 0.4 | 0.15 | 1.9 | 2.1 | 56.8 | 8.73 |
20 | 7/0.32 | 0.96 | 0.4 | 0.15 | 2.1 | 2.3 | 40.1 | 13.87 |
18 | 7/0.40 | 1.20 | 0.4 | 0.15 | 2.3 | 2.5 | 23.0 | 22.02 |
16 | 7/0.50 | 1.50 | 0.4 | 0.15 | 2.6 | 2.8 | 14.6 | 35.04 |
