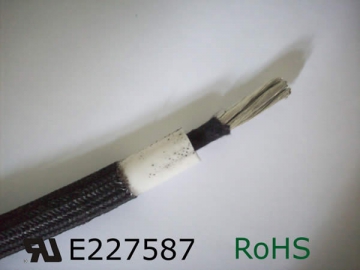

Cabo de alta tensão UL3304
Cabo de alta tensão UL3304
O cabo de alta tensão UL 3304
Esecificações técnicas
Condutor | Isolante | Características elétricas | |||||
AWG | Construção do condutor | Diâmetro mm | Espessura nominal | Espessura de fibra de vidro | Diâmetro externo nominal | Diâmetro externo máximo | Resistência máxima do condutor a 20°C |
22 | 7/0.25 | 0.75 | 1 | 0.15 | 3.07 | 3.13 | 56.8 |
20 | 7/0.32 | 0.96 | 1 | 0.15 | 3.28 | 3.34 | 40.1 |
18 | 7/0.40 | 1.2 | 1 | 0.15 | 3.52 | 3.6 | 23 |
16 | 7/0.50 | 1.5 | 1 | 0.15 | 3.82 | 3.9 | 14.6 |
14 | 37/0.26 | 1.83 | 1 | 0.15 | 4.15 | 4.25 | 9.9 |
12 | 45/0.32 | 2.48 | 1 | 0.15 | 4.8 | 4.9 | 5.38 |
