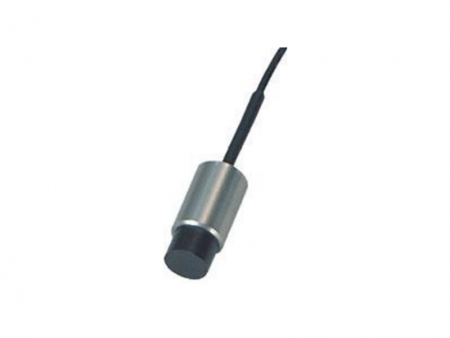

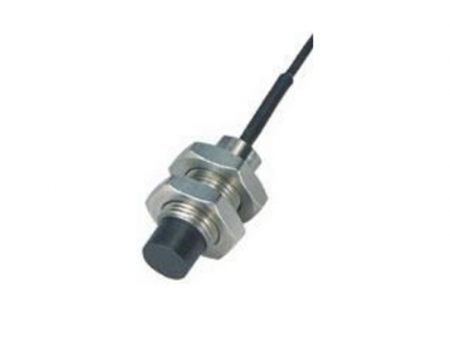

Sensor de deslocamento por corrente induzida, série ECDS

Sensor de deslocamento por corrente induzida, série ECDS
Sensor de deslocamento por corrente induzida, série ECDS
Sensor de deslocamento por corrente induzida, série ECDS
Solicite uma cotação

O sensor de deslocamento de corrente induzida, também conhecido como corrente de Foucault, integra o processador de sinal e a sonda de alto desempenho. A cabeça da sonda é feita de plástico de engenharia de sulfeto de polifenileno (PPS) por meio do processo de moldagem por injeção, que é resistente a altas e baixas temperaturas e a vários produtos químicos. A carcaça da sonda é feita de alumínio ou aço inoxidável SUS304, e a placa de circuito é encapsulada com resina epóxi, que é à prova de umidade, poeira e anticorrosão, e o grau de proteção atinge IP67.

Com várias opções de saída de sinal, esse sensor de deslocamento de corrente de Foucault é amplamente utilizado nos setores de energia, petroquímica, metalurgia, maquinário e outros. Se precisar medir a espessura da placa de metal, detectar danos e deformações no material ou outras aplicações especiais, podemos personalizar o sensor de deslocamento de corrente de Foucault para atender às suas necessidades.

Características
  • Carcaça de aço inoxidável SUS304 com um mecanismo especial de travamento por parafuso à prova de choque
  • Estrutura simples, tamanho compacto e fácil instalação
  • Bobina dupla com estrutura de compensação de temperatura
Utilização

Medir o deslocamento axial e a vibração radial, especialmente para máquinas rotativas de alta velocidade, como grandes unidades de compressores, turbinas a vapor, unidades de turbinas, ventiladores, motores, bombas e outros equipamentos.

Parâmetros técnicos
Modelo ECDS-2000 ECDS-4000
Distância de medição 0-1000μm, 0-2000μm 0-1000μm, 0-2000μm, 0-4000μm
Fonte de alimentação 12VDC~ 30VDC
Resposta de frequência DC a 5kHz (-3dB)  DC a 1kHz (-3dB), 0-5KHz (0.5dB)
Erro de linearidade Dentro de ±1.0% de F.S.  < 1mm, dentro de ±0.5% de F.S. a 25℃, < 2mm, < 1%>2mm, < 1.5%
Deslocamento zero Máx. -50% de F.S.
Variação da temperatura do sistema 0.1%/℃
Saída  0 a 5VDC  0-5VDC, a 4-20mA; 1-5V a 1-10V podem ser personalizados
Carga de saída  Corrente de carga: 5mA máx. Impedância de saída: dentro de 1kΩ Saída de tensão: impedância de saída < 500; saída de corrente: resistência de carga < 5000
Método de transmissão Modulação de amplitude
Entrada  Combinada com sensor
Frequência da portadora 800kHz a 4MHz
Alvo de detecção Todo condutor Todo condutor
Faixa de temperatura de operação Sensor: -10 a 130℃ Conversor: 0 a 50℃ Sensor: -10 a 130℃ Conversor: 0 a 50℃
Material do sensor
Caixa  Alumínio fundido sob pressão Placa de cobre e alumínio
Ponta do sensor Cerâmica ou PPS
Cabo do sensor Dia.2mm (exceto detecção de 2000μm)
Cabo coaxial de alta frequência Comprimento 0,5 m ou 1,0 m
Conversor
Sinal de entrada Sinal de modulação de amplitude
Sinal fornecido ao sensor Corrente de alta frequência
Ganho de conversão de amplitude Selecionável por jumper (enviado a×10, a menos que especificado
Saída da chave de alarme
Forma de aumento linear Forma de interrupção de 10 pontos
Saída de alarme anormal Saída de contato
Saída de alarme Contato seco
Capacidade do contato de alarme AC/DC24V 0.1ADC (resistência de carga)
Modo elétrico Fonte de alimentação, saída de sinal, terminal comum 3 fios
Acessórios (opcional) Cabo de sinal de saída de 2 m (com conector) Cabo de alimentação de 3 m (com plugue)
